Telekom ve Enerji Uygulamaları için AC veya DC Dağıtımlı 48V Çıkışlı Çok Katmanlı Tasarımlı Entegre Modüler DC Güç Sistemi
Ürün Detayları
Modüler DC güç sistemi -48V
,AC/DC dağıtımlı telekom gücü
,Enerji uygulamaları için çok katmanlı güç sistemi
Telekom ve Enerji Uygulamaları için AC veya DC Dağıtımlı 48V Çıkışlı Çok Katmanlı Tasarımlı Entegre Modüler DC Güç Sistemi
DC Güç Sisteminin Ürün Açıklaması
Entegre Modüler DC Güç Sistemi, modern telekom ağlarının ve enerji uygulamalarının gelişen taleplerini karşılamak üzere tasarlanmış gelişmiş bir güç çözümüdür. Çok katmanlı bir mimariye sahip bu sistem, kompakt ancak son derece işlevsel bir kasada entegre AC girişi, DC dağıtımı, doğrultucu yuvaları ve akıllı izleme sağlar.
DC Güç Sisteminin Temel Özellikleri

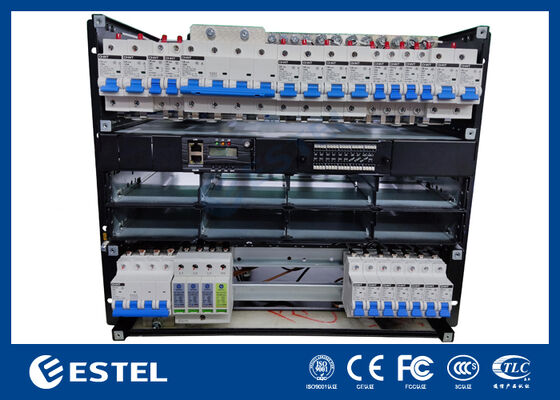

- Çok Katmanlı Tasarım: AC girişini, DC dağıtımını, doğrultucu yuvalarını ve akü korumasını tek bir kasada birleştirir.
- Aşırı Gerilim Korumalı AC Girişi: Sistemi güç dalgalanmalarından korumak için dahili AC SPD (Dalgalanma Koruma Cihazı).
- DC Dağıtımı: Aşırı yük ve kısa devre korumasıyla gücün birden fazla cihaza dağıtılmasına olanak tanıyan F1 ila F14 kesici kanallarına sahiptir.
- Akü Koruması: Aşırı deşarjı önlemek ve akü ömrünü uzatmak için LLVD (Alçak Gerilim Bağlantısı Kesme) ve BLVD (Akü Yükü Gerilim Bağlantısı Kesme) koruma modüllerini içerir.
- Doğrultucu Yuvaları: Telekom uygulamaları için tipik -48V DC çıkışlı, ölçeklenebilir kapasiteye yönelik modüler doğrultucu yuvaları.
- Akıllı İzleme: Gerçek zamanlı uzaktan izleme ve teşhis için entegre RS485 iletişimi.
- Önden Erişim Tasarımı: Açık kablolama ve önden erişim düzeniyle kolay kurulum ve bakım.
- Çok Yönlü Uygulama: Telekom baz istasyonları, dış mekan dolapları, hibrit enerji sistemleri ve daha fazlası için uygundur.
DC Güç Sisteminin Teknik Özellikleri
|
Öğe |
Şartname |
|
Ürün Tipi |
Entegre Modüler DC Güç Sistemi |
|
AC Girişi |
220–240V AC, tek fazlı, aşırı gerilim korumalı (AC SPD) |
|
DC Çıkış Gerilimi |
-48V DC (Telekom standardı) |
|
Nominal Çıkış Gücü |
12 kW'a kadar, redresör konfigürasyonuna göre ölçeklenebilir |
|
Doğrultucu Yuvaları |
Modüler doğrultucu genişletmesi için 4 yuva |
|
Besleyici Çıkış Kanalları |
Birden fazla cihaza güç dağıtımı için F1 ila F14 |
|
Akü Koruma Modülleri |
Pilin aşırı deşarj koruması için LLVD ve BLVD |
|
İletişim Arayüzü |
Uzaktan izleme ve teşhis için RS485 |
|
Çalışma Sıcaklığı |
-20°C ila +50°C |
|
Depolama Sıcaklığı |
-40°C ila +70°C |
|
Nem |
%5 ila %95 yoğunlaşmayan |
|
Ağırlık |
7 kg |
|
Aşırı Gerilim Koruması |
Aşırı gerilim koruması için dahili AC SPD |
|
İzleme |
LCD ekranlı ve RS485 iletişimli entegre akıllı kontrolör |
DC Güç Sisteminin Çalıştırma Yönergeleri
-
Kurulum:
Sağlanan yan montaj braketlerini kullanarak Entegre Modüler DC Güç Sistemini 19 inçlik bir rafa monte edin. Havalandırma ve kablo yönlendirme için ünite çevresinde uygun açıklık olduğundan emin olun.
-
Kablo Bağlantıları:
AC girişini (220–240V AC) giriş terminali aracılığıyla sisteme bağlayın. -48V DC çıkış polaritesinin doğru olduğundan ve telekom veya ağ ekipmanına güvenli bir şekilde bağlandığından emin olun.
-
Doğrultucu Modülleri:
Sistem 4 adete kadar modüler doğrultucuyu destekler. Redresörleri güç gereksinimlerinize göre kurun ve yapılandırın. Her doğrultucu modülü sistemin toplam çıkış gücünü arttırır ve tipik konfigürasyon 12 kW'a kadar güç sağlar.
-
Pil Koruması ve İzleme:
Pil yedekleme sistemini LLVD ve BLVD terminallerine bağlayın. Bu modüller pilin aşırı deşarjını önler ve özellikle uzak telekom baz istasyonlarında önemli olan enerji sisteminin uzun ömürlü olmasını sağlar.
-
Uzaktan İzleme ve Teşhis:
Sistemi merkezi bir izleme platformuna bağlamak için RS485 iletişim arayüzünü kullanın. Entegre denetleyicideki LCD ekran, yerel durum ve teşhis sağlayarak operatörlerin voltajı, akımı, güç çıkışını ve alarm koşullarını gerçek zamanlı olarak izlemesine olanak tanır.
-
