Tanıtım
DTU200EG, izleme sistemleri ve genel veri toplama için tasarlanmış bir cihazdır.Veri alımını gerçekleştirebilir., çıkış kontrolü, uzaktan iletişim ve diğer işlevleri, ve tüm işlevleri tek bir platformda entegre.
Harici bir güç kaynağı (AC / DC) tarafından beslenir. 2 kanallı genel analog ölçüm (AI) veya 2 kanallı dijital giriş (DI), 2 kanalı sağlayabilir. RS485 seri portu, bir 12V çıkışı,ve bir Ethernet bağlantısı.
Bu izleme alt sistemi, mikro istasyon içindeki cihazlardan ve sensörlerden verileri doğrudan toplar ve işler. Veriler kablosuz iletişim veya Ethernet yoluyla izleme merkezine yüklenir.DTU200EG, güç kesintisi sonrası yedek pil işlevini desteklerDüşük güç, düşük maliyetli, düşük veri trafiği dağıtım senaryoları için tasarlanmıştır.
Ürün Özellikleri
220V AC (176V) ~ 264 V) / DC 240V DC (165V) ~ 288V) / DC-48VDC (-36V ~ -72V) Belirli bir voltajla çalıştırılır ve AC / DC'yi ölçme ve yargılama fonksiyonuna sahiptir.
4G iletişim modülü, Ethernet bağlantısı ve yerel Wi-Fi bağlantısını destekler.
GPS konumlandırma fonksiyonunu destekler.
Çoklu RS485 seri bağlantı noktası Akü Yönetim Sistemi (BMS) gibi elektrik kaynakları, klimalar, akıllı protokoller ile bağlanabilir;
Yedek pil gücünü destekler.
Yerel veya uzaktan yükseltme ve bakım;

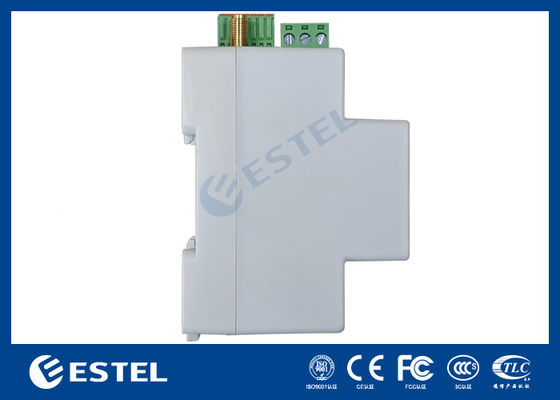

Ürün kabuğu orta boyutlu ve montajı kolaydır.
Düşük maliyetli, düşük güç tüketimi, düşük veri trafiği ve büyük ölçekli dağıtım ve kurulum için uygundur.
Tüm işlevler mevcut ana akım operatörlerinin ilgili teknik gereksinimlerini karşılar.
Teknik parametreler
| Adı |
Çok güzel. |
Not: |
| CPU/Storage |
|
CPU: Xtensa Çift çekirdekli 32 Bit LX6 mikroprosesör, saat hızı 240MHz. Depolama: 448KB ROM 520SRAM |
|
AI/DI girin
|
2
|
2 yol AI Voltaj tipi;
AI Ölçüm doğruluğu: %30'dan tam ölçeklere kadar, ölçüm hatası ≤5mV'dir; ölçeğin %30'unda ve üstündeki gerilim sinyali elde etme değerinin ölçüm hatası ≤0,2%'dir.
DI Ölçüm doğruluğu: %100;
|
|
Smart Connect ağız
|
2
|
2 yol RS485 Seri ağız;
Tüm seri portlar hız, iletişim bit genişliği ve kontrol toplamı gibi parametrelerle yapılandırılabilir.ve paket kaybı oranı 0.
|
| DC12V çıkış |
1 |
1 yol 12V±10% kontrol edilebilir çıkış; toplam güç ≥1.2W; |
| Yedek pil (ihtiyaç duyulmaz) |
1 |
Yedek pil, yerleşik bir şarj ve boşaltma yönetimi fonksiyonuna sahiptir ve pil kapasitesi gereksinimleri karşıladığında belirtilen bir süre içinde güç arızası alarm sinyali rapor eder. |
| Ethernet ağzı |
1 |
1 ile birlikte gelir Ağ portu yerel ağ portu hata ayıklama işlevlerini destekler; |
| SMA ağzını yakalar |
1 |
1 Yol iletişimi anten bağlantı ağzı; |
| İletişim modülü (ihtiyaç duyulmaz) |
1 |
Tüm ağ türlerini destekler 2/3/4G İletişim modülü veya 4G CAT1 İletişim modülü; |
| İzleyici lambalar |
4 |

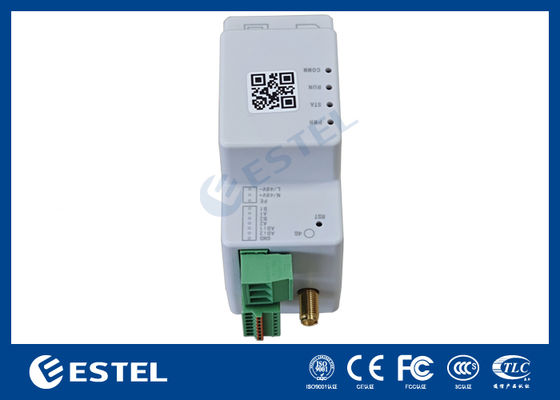

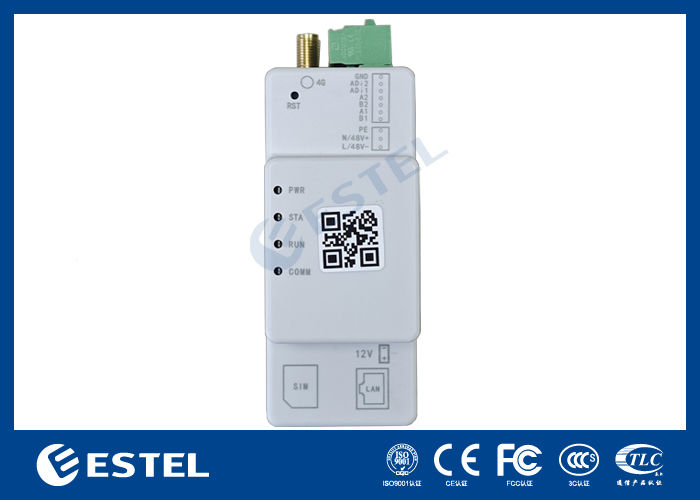

4 Dış güç göstergesi, durum göstergesi, çalışma göstergesi ve iletişim göstergesi de dahil olmak üzere birkaç genel gösterge lambası vardır. |
| WIFI (ihtimal edilir) |
|
Wifi bağlantısını destekler. |
|
Güç kaynağı
|
1
|
Voltaj ölçümünü ve otomatik AC/DC algılamasını destekler.
Güç kaynağı parametreleri: AC tipi 220V AC (176 V~264 V); DC 240V DC (165V~288V ); DC tipi -48VDC (-36V~-72V );
|
| Boyut ve kurulum yöntemi |
Uzunluğu 88,2 mm, genişliği 37,5 mm, yüksekliği 69,4 mm. |
| Çevreye uyumluluk |
Depolama sıcaklığı: -40°C-70°C
Çalışma sıcaklığı: -20~60°C
|
| Koruma seviyesi |
IP20 |
| Yıldırım koruması |
Güç kaynağı Ağız: Farklı mod 3KA, ortak mod 3KA; Diğer portlar için Farklı mod 2KA, ortak mod 3KA |
| Güç tüketimi |
Tüm makinenin bekleme gücü tüketimi ≤2W'dir (yakıt pil şarj edilmediğinde). |
