40U Dış Batarya Dolabı Özel IP55 Soğutma ile Kolay Montajlı Dolabı
Ürün Detayları
40U dış mekan pil kabini IP55
,özelleştirilmiş dış mekan pil kabini soğutma
,kolay monte edilebilir pil kabini 40U

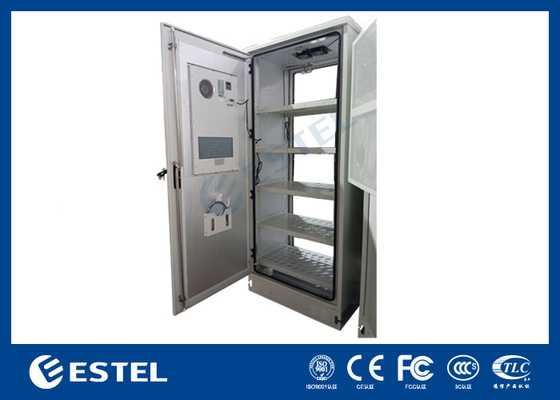

40U Dış Mekan Akü Kabini Özelleştirilmiş IP55 Soğutmalı Kolayca Montajlı Dolap
1. 40U Dış Mekan Akü Kabini Özelleştirilmiş IP55 Soğutma Özellikli Kolayca Montajlı Kabin
-
Kabin dış ortamda kullanılan toz, güneş ve yağmur geçirmez özelliktedir.
-
Kabin soğutması: fanlar ve klima. (Diğer soğutma seçeneği: ısı eşanjörü). MTBF≥50000h
-
Kabinin yerleşimi makul olup kablo erişimini, sabitlemeyi ve topraklamayı kolaylaştıracaktır. Güç kablosu, sinyal kablosu ve optik kablo için ayrı ayrı giriş delikleri bulunmaktadır.
-
Kabinde kullanılan tüm kablolar alev geciktirici malzemelerden yapılmıştır.
2. 40U Dış Mekan Akü Kabini Özelleştirilmiş IP55 Soğutma ile Kolayca Montajlı Dolap ayrıntıları:
-
Kabin Malzemesi: Kabin, çift cidarlı, galvanizli çelikten yapılmıştır, dış plaka kalınlığı: 1,5 mm, iç plaka kalınlığı: 0,8 mm. İç cidar ile dış cidar arasında ısı yalıtımı mevcuttur. Yalıtım malzemesi 20mm PEF, ısı yalıtım katsayısı: 0,035W/m·K'dir. Dolap montajlı tiptedir.
-

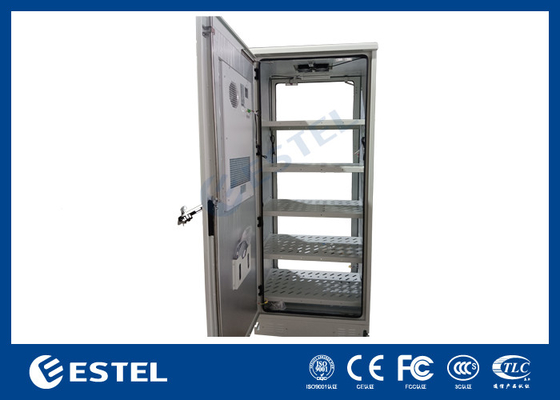

Kabin Yapısı: Kabin içerisinde pillerin yerleştirilmesi için pil rafı bulunmaktadır. Kabinde ön kapıya monte edilmiş bir adet peltier klima ve fanlar bulunmaktadır.
-
Dolap Kapısı ve Kilidi: Dolapta bir adet ön kapı bulunmaktadır. Dolap kapısı gömülü yapıyı kullanır. Kapı açılma açısı 110°'den büyüktür ve kapı sınırlama cihazı açılma açısını sınırlayabilir. Kilit, asma kilidi destekleyen hırsızlığa karşı üç noktalı kilittir.
3. 40U Dış Mekan Akü Kabini Özelleştirilmiş IP55 Kolayca Montajlı Kabin Hızlı Ayrıntılar:
|
Menşe Yeri: Shenzhen, Çin (Anakara) |
Dış Boyut: Y×G×D 2100×900×700mm |
|
Marka adı: ESTEL |
Yapı: tek duvar, yalıtımlı |
|
Model Numarası:ET9070210-40U |
Kabin Düzeni: pilleri takmak için bir bölme |
|
Ürün adı: Dış Mekan Akü Dolabı |
Dolap Kilidi: hırsızlığa karşı üç noktalı kilit |
|
Sertifikasyon: ISO9001, IP55 |
Koruma Seviyesi: IP55 |
|
Uygulama: dış mekan telekom baz istasyonu |
Kablo Girişi: Kabinin alt kısmında |
|
Malzeme: galvanizli çelik |
Aydınlatma: DC48V LED lamba |
|
Isı Yalıtımı: PEF |
Topraklama Koruması: bakır çubuk |
|
Renk: gri (özel yapım desteği) |
Soğutma: 220VAC 50/60Hz klima |
|
Kaplama: korozyon önleyici dış mekan toz boya |
Diğer Soğutma Seçenekleri: ısı eşanjörü |
4. 40U Dış Mekan Akü Kabini Özelleştirilmiş IP55 Kolayca Montajlı Kabin Özellikler:
|
Yapılandırma |
Öğe |
Teknik Parametre |
||
|
Dolap |
Modeli |
ET9070210-40U |
||
|
Koruma Seviyesi |
IP55 |
|||
|
Dış Boyut |
H2100mm×W900mm×D700mm (özelleştirilebilir) |
|||
|
İç Boyut |
19 inç ray, 40U |
|||
|
Malzeme |
Galvanizli çelik, 1,2 mm kalınlık, tek cidarlı. Rulman parçalarının kalınlığı: 2,0 mm |
|||
|
Yalıtım |
20 mm PEF |
|||
|
Kaplama |
Polyester toz kaplama |
|||
|
Renk |
RAL7035 |
|||
|
Kilit |
Hırsızlığa karşı üç noktalı kilitleme sistemi |
|||
|
Menteşe |
İç menteşe |
|||
|
Kurulum Seçenekleri |
Zemine monte |
|||
|
Kablo Yönlendirme |
Kabinin altından kablo girişi ve çıkışı |
|||
|
Bakım |
Bir ön kapı, ön bakım |
|||
|
Soğutma |
Seçenekler |
AC klima |
DC klima |
Fan |
|
Soğutma Kapasitesi |
1500W |
/ |
|
|
|
Giriş Gerilimi |
220VAC 60HZ |
/ |
|
|
|
İletişim |
RS485 |
/ |
|
|
|
Sensörler |
Kapı sensörü |
|||
|
Diğerleri |
Aydınlatma için LED lamba |
|||
|
Çevre |
Çalışma Sıcaklığı |
-40°C ~+55°C (+Güneş Radyasyonu) |
||
|
Depolama Sıcaklığı |
-40°C~+70°C |
|||
|
Çalışma Nemi |
%5~%95(Yoğunlaşma yok) |
|||
|
Çalışma Yüksekliği |
0~4000 metre |
|||
5. Boyut Diyagramı
6. Kapı kilidi hırsızlığa dayanıklı tasarım
-
Hırsızlığa karşı korumalı kilidin hasara karşı dayanıklılığı, asma kilidi destekleyen GA/T 73-1994 “Mekanik Hırsızlığa Karşı Kilit” sınıf B gerekliliklerini karşılar.
-
Üç noktalı kilit
7. Kablo Girişi
Besleyici kablo ve diğer harici kabloların tümü alttan kablolama yöntemini kullanır.
8. Topraklama Koruması
-
Kabin, korozyon önleyici kaplamalı topraklama bakır çubuğu içerir. Bağlantı terminallerinin kablolanması için yeterli vida vardır.
-
Kabinin metal kısmı birbirine bağlanmalı ve topraklama çubuğu ile bağlanmalıdır. Herhangi iki nokta arasındaki bağlantı direnci 0,1Ω'dan düşüktür.
-
Kabin içerisindeki diğer ekipmanların koruyucu topraklaması topraklama barasına bağlanmalıdır.
9. Bağlantı ve Sabitleme
-
Yapı ve taşıyıcı bağlantı olarak gevşemeyi önleyen dişli bağlantı kullanın. Kabini sabitlemek için ankraj cıvatasında sıcak daldırma galvanizli cıvatalar kullanılır.
-
Kapı menteşeleri iç menteşe modunu kullanır.
10. Görünüm ve Yüzey İşlemleri
Kabin yüzey kaplaması dış mekana özel toz boya olup beyaz gri renktedir (PANTONE 428C). Kaplama GB/T 3181-2008 gerekliliklerine uygundur.
11. Kapı sensörü, duman sensörü ve LED lamba üst tarafa monte edilir.
12. Paketleme ve Nakliye
-
