Ürün Tanımı

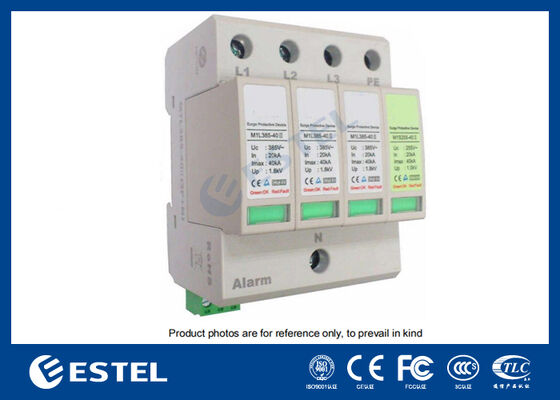

BuM1L385-40 II Aşınma Koruma Aygıtı (SPD)Düşük voltajlı güç dağıtım sistemlerinde ekipmanları aşırı voltaj koşullarından ve güç artışlarından korumak için tasarlanmış yüksek güvenilir bir elektrik koruma sistemidir.Bu cihaz, hem aşırı akım hem de aşırı ısı koruması gerekli olan uygulamalar için özel olarak tasarlanmıştır., hassas elektrik sistemleri ve elektronik cihazlar için sağlam bir koruma sağlar.

M1L385-40 II modeliSınıf C koruma standartlarıve yüksek dalgalanma akımlarına dayanabilir.40kA(8/20μs testi), elektrik dağıtım sistemlerinde ve geçici dalgalanmalara karşı savunmasız olan ekipmanlarda kullanılmak üzere uygun hale getirir.Uzak alarm portu(aktif bağlantı yok), kullanıcılara gerçek zamanlı izleme yetenekleri ve potansiyel arızalar veya arızalar için uyarılar sunarak, böylece sistem bütünlüğünün devamını ve duraklama süresini azaltmayı sağlar.

Aygıt, kolay montaj ve bakım için entegre bir tabanla tasarlanmıştır ve genellikle bir35mm DIN rayıBu, ekipman santrallerinde yaygın bir uygulama.Bu montaj yöntemi, SPD'nin elektrik kurulumunun genel verimliliğini tehlikeye atmadan sisteme güvenli bir şekilde sabitlenebilmesini sağlar.Cihaz aynı zamandaEsnek kablolamaboyutları arasında değişir1.5 mm2 - 25 mm2esnek bağlantılar için ve en fazla35 mm2Çeşitli kurulum gereksinimlerini karşılayan sert bağlantılar için.

Ana Özellikler

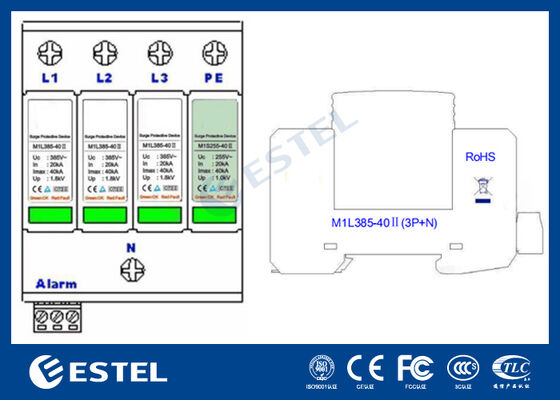

Model: M1L385-40 II (3P+N)

Adli çalışma voltajı:

230V/400VAC (L-N / N-PE)

Belirli Sıklık48 Hz'den 62 Hz'ye kadar

Maksimum Çalışma Voltajı:

385V (L-N) / 255V (N-PE)

Adli boşaltma akımı (In):

20kA (L-N; N-PE)

Maksimum boşaltma akımı (Imax):

40kA (L-N; N-PE)

Voltaj koruma seviyesi (yukarı):

1.8kV (L-N) / 1.0kV (N-PE)

Geçici Aşırı Voltaj (TOV) Karakteristikleri:

5 saniye boyunca 385V (L-N) / 400V'de

1200V (L-PE) / 200ms arıza özellikleri için

Kısa devre akımı:

25kArms

Terminal Bağlantısı Boyutu:

1.5mm2 ila 25mm2 (yavaş) / 35mm2 (sert)

Alarm bağlantısı için maksimum akım:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

Kabuklar Yangına dayanıklıdır:

UL94 V-0

IP derecesi:

IP20

Alarm izleme sistemi

BuM1L385-40 IISPD birUzak alarm portuAygıtın işletim durumuna ilişkin gerçek zamanlı geri bildirim sağlayan alarm sistemi,Aktif olmayan temasve ekipman durgunluğunun en aza indirgenmesini sağlayarak, bakım veya değiştirme gerektiğinde kullanıcıları uyararak operasyonel verimliliğin korunmasına yardımcı olur.Uzak alarm fonksiyonu ayrıca daha büyük izleme sistemlerine entegre edilmesini kolaylaştırır, kritik altyapıların denetimini geliştirmek.

Kurulum talimatları

Aygıt,yetkili profesyonellerGenellikle bir35mm DIN rayıAygıt kommutasyon panosunun içinde; SPD aşağıdaki talimatlara göre kablolandırılmalıdır:

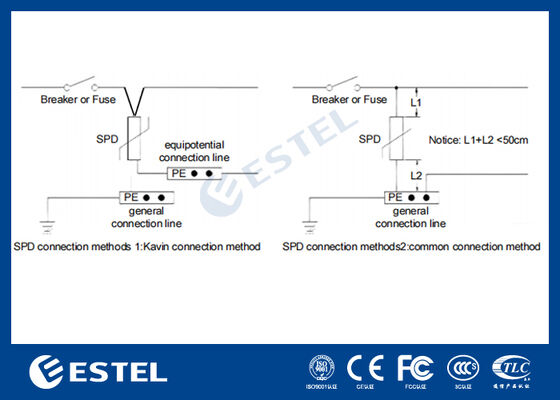

Bağlantı yöntemi: Kablolama için en fazla bir paralel bağlantı kullanılabilir.16 mm2Çeşitli iplik bakır tel. Bağlantı telinin toplam uzunluğu0.5 metre..

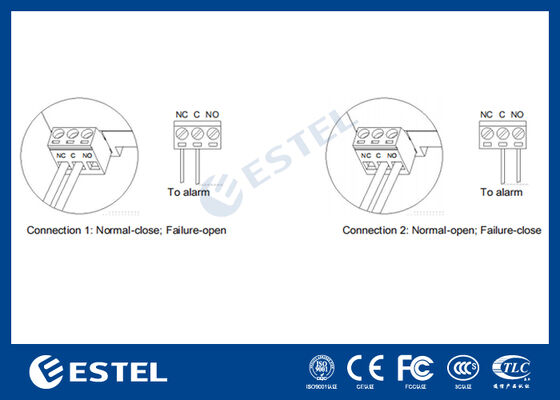

BuAlarm bağlantı terminaliuzaktan izleme için, kullanıcılar kablo fişlerini çekmeli ve alarmanın kablo fişlerinin uygun deliklerine sokmalı,Sonra fişleri orijinal konumlarına yerleştirin ve vidaları sıkın.

Sağlanan talimatları takip ederek, cihaz elektrik sistemine entegre edilebilir, güç dalgalanmalarına karşı sağlam bir koruma sağlar ve sürekli ve güvenilir bir çalışma sağlar.

M1L385-40 II Aşınma Koruma Cihazının Avantajları:

Yüksek dalgalanma akım kapasitesi: Maksimum boşaltma akımı ile40kA, bu SPD, hassas ekipmanlara mükemmel koruma sağlayarak önemli güç artışlarını ve geçici voltajları kaldırabilir.

Uzaktan izleme yeteneği: İçeriye yerleştirilmişUzak alarm portukolay bir izleme ve bakım sağlar ve herhangi bir sorunun hızlı bir şekilde ele alınabilmesini sağlar.

Kullanıcı dostu kurulum: YönetimDIN ray monteSistem kurulumu basitleştirir ve mevcut elektrik altyapısına entegre edilmesini kolaylaştırır.

Geniş Voltaj Koruma aralığı: Yüksek gerilimlere dayanabilir385V(L-N) ve255V(N-PE), onu güç dağıtım sistemlerinde çeşitli uygulamalar için uygun hale getirir.

Dayanıklı ve Güvenli: YönetimYangına dayanıklı kabuk (UL94 V-0)veIP20 korumasıcihazın çeşitli çalışma ortamlarında güvenli ve dayanıklı kalmasını sağlar.

Uygulama Alanları:

Güç Dağıtım Sistemleri: Hassas bileşenlere zarar verebilecek geçici aşırı voltaj koşullarından güç sistemlerini korur.

Telekomünikasyon ekipmanları: Telekom donanımlarının güvenliğini sağlayarak, artışların performansını etkilemesini önler.

Endüstriyel Elektrik Sistemleri: Endüstriyel makineleri ve ekipmanları duraklama veya hasara neden olabilecek elektrik arızalarından korur.

Yenilenebilir Enerji Sistemleri: Güneş, rüzgar ve diğer yenilenebilir enerji sistemlerini dış faktörlerden kaynaklanan elektrik dalgalanmalarından korur.

Özet

BuM1L385-40 II Aşınma Koruma AygıtıYüksek dalgalanma akım kapasitesi ile, yüksek dalgalanma akım kapasitesine sahip, yüksek dalgalanma ve elektrik arızalarına karşı elektrik sistemleri ve hassas ekipman için son derece etkili bir koruma sağlar.Uzaktan izleme özellikleri, ve kolay kurulumDIN ray monte, endüstriyel, telekomünikasyon ve güç dağıtım uygulamaları için güvenilir bir seçimdir.
