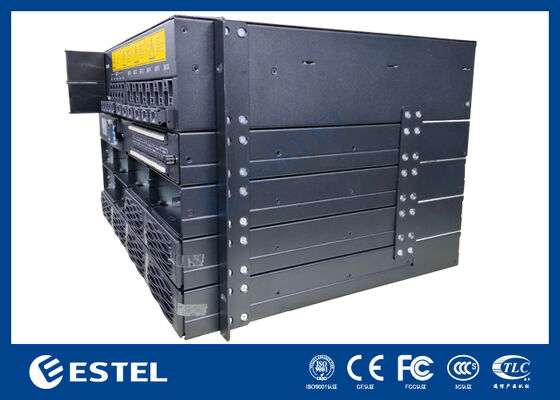

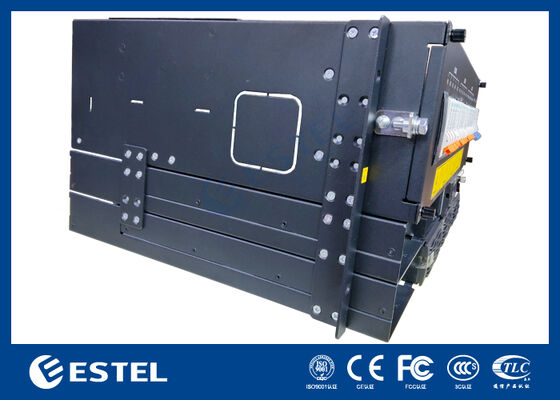

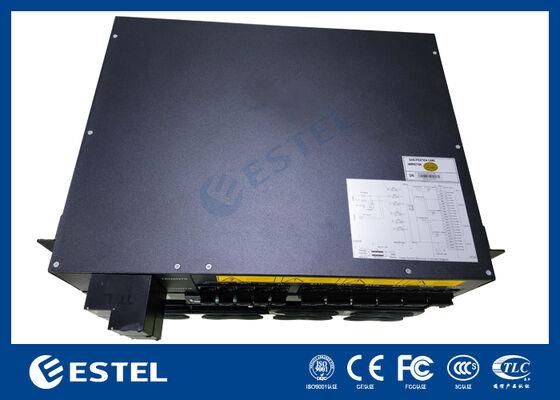

Telekom Ağları İçin Batarya Girişli ve Entegre İzlemeli 19 İnç Modüler DC Güç Dağıtım Sistemi
Ürün Detayları
19 inç modüler DC güç sistemi
,Batarya girişli telekom güç dağıtımı
,Entegre izlemeli telekom güç sistemi
Telekom Ağları için Pil Girişli ve Entegre İzlemeli 19 İnç Modüler DC Güç Dağıtım Sistemi
DC Güç Dağıtım Sisteminin Ürün Açıklaması
19 inç Modüler DC Güç Dağıtım Sistemi, güvenilir ve merkezi DC güç dağıtımının gerekli olduğu telekom uygulamaları için tasarlanmıştır. Telekom kabinleri, iletişim odaları ve veri merkezleri için ideal olan sistem, çok çeşitli telekom ekipmanları için güç dağıtımını destekler. Ünite, modüler besleyici çıkışları ve akü girişleri sunar ve kolay izleme ve kontrol için bir denetleyiciyle donatılmıştır.
DC Güç Dağıtım Sisteminin Temel Özellikleri
-
Yüksek Güç Kapasitesi: Yüksek verimli güç dağıtımıyla zorlu telekom uygulamalarının üstesinden gelmek üzere tasarlanmıştır.
-
Modüler Tasarım: Yedekleme için birden fazla DC besleyici çıkışı ve akü girişi ile esnek konfigürasyonlar.
-
Entegre İzleme: Yerleşik denetleyici, güç durumu, alarmlar ve sistem sağlığı hakkında gerçek zamanlı geri bildirim sağlar.
-
Ön Erişim Düzeni: Üniteyi raftan çıkarmadan kablolama, servis ve devam eden bakımı basitleştirir.
-
İletişim Bağlantı Noktaları: Uzaktan izleme ve veri iletişimi için LAN ve RS485 bağlantı noktalarını içerir.
DC Güç Dağıtım Sisteminin Teknik Özellikleri
|
Öğe |
Şartname |
|
Modeli |
19 inç Modüler DC Güç Dağıtım Sistemi |
|
Ürün Tipi |
Modüler Rafa Monte DC Güç Dağıtım Sistemi |
|
Kurulum Türü |
19 inç raf veya kabin kurulumu |
|
Şasi Yapısı |
Önden erişim tasarımlı alçak profilli metal kasa |
|
Nominal Güç Kapasitesi |
8 kW ila 21 kW (konfigürasyona bağlı olarak) |
|
Giriş Gerilimi (AC) |
176–300 V AC (esneklik için geniş aralıklı giriş) |
|
Çıkış Gerilimi (DC) |
−48 V DC (standart telekom voltajı) |
|
Besleyici Çıkış Miktarı |
F1 ila F8 olarak etiketlenmiş 8 besleyici çıkışı |
|
Pil Giriş Miktarı |
BAT1 ve BAT2 etiketli 2 pil girişi |
|
Bağlantı Kesme Etiketini Yükle |
BLVD olarak işaretlenmiş 1 konum |
|
Denetleyici Arayüzü |
Durum LED'leri ve işlem tuşları içeren entegre LCD ekran |
|
Denetleyici Tuşları |
4 tuş: ESC, YUKARI, DN, ENT |
|
İletişim Bağlantı Noktaları |
1 LAN bağlantı noktası, uzaktan iletişim için 1 RS485 bağlantı noktası |
|
Dijital Giriş Terminalleri |
DI 1–7 etiketli 7 DI terminali |
|
Dijital Çıkış Terminalleri |
DO 1–6 etiketli 6 DO terminali |
|
Yardımcı Sinyal İşaretleme |
12V, TEMP, BAT1, BAT2, ENV, SPD için işaretler |
|
Sinyal Terminal Bloğu |
RS485+ / RS485- terminal bloğunu içerir |
|
Soğutma |
Yüksek sıcaklıktaki ortamlar için verimli hava soğutma sistemi |
|
Ön Dağıtım Düzeni |
Besleyici, akü, denetleyici ve terminal bölümleri tek bir ön panele entegre edilmiştir |
|
Montaj Donanımı |
Telekom dolaplarına güvenli kurulum için raf kulakları dahildir |
|
Mekanik Erişim |
Servis ve yükseltme kolaylığı için ön taraftan çalıştırma |
DC Güç Dağıtım Sisteminin Kullanım Esasları
-
Kurulum: Sağlanan yan montaj braketlerini kullanarak DC Güç Dağıtım Sistemini 19 inçlik bir rafa monte edin.
-
Besleyici Bağlantıları: DC besleyici çıkışlarını, kurulum tasarımınıza bağlı olarak F1 ila F8 terminalleri aracılığıyla ekipmana bağlayın.
-
Pil Entegrasyonu: BAT1 ve BAT2 girişlerini yedek pil dizilerine bağlarken kutupların doğru olduğundan emin olun.
-
Uzaktan İzleme: Gerçek zamanlı uyarılar ve performans takibi amacıyla sistemi uzaktan izleme platformuna bağlamak için LAN veya RS485 arayüzünü kullanın.
-
Sinyal Kablolaması: Harici sinyaller (örn. DI, DO, TEMP, BAT, ENV), izleme amacıyla özel sinyal terminal bloğu aracılığıyla kablolanmalıdır.
-
