ET48100P5E22 Telekom ağları için raklı DC güç dağıtım sistemi 8 besleyici çıkışı 2 pil girişi ve entegre izleme
Ürün Detayları
raf üzerine monte edilmiş telekom güç sistemi
,İzleme ile DC güç dağıtımı
,Telekom güç sistemi 8 çıkış
ET48100P5E22 Telekom Ağları için 8 Besleyici Çıkışı, 2 Pil Girişi ve Entegre İzleme ile Rafa Monte Edilen DC Güç Dağıtım Sistemi
DC Güç Dağıtım Sisteminin Ürün Açıklaması

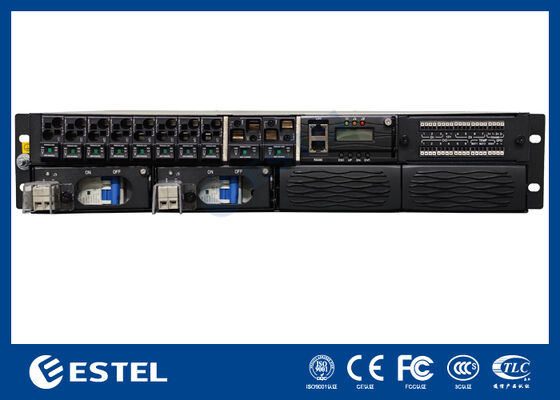

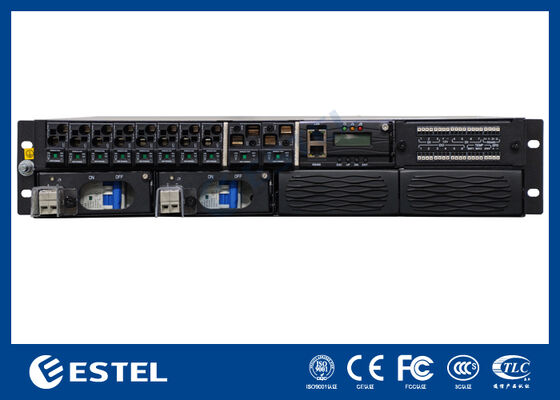

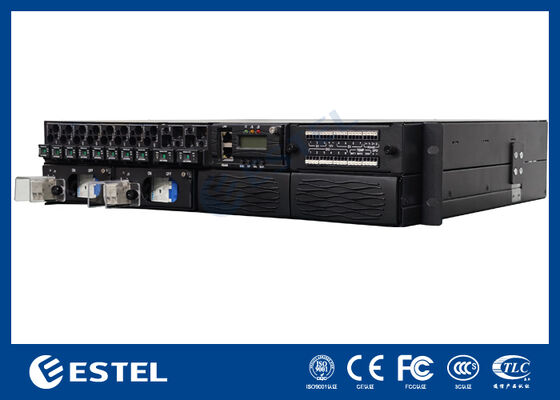

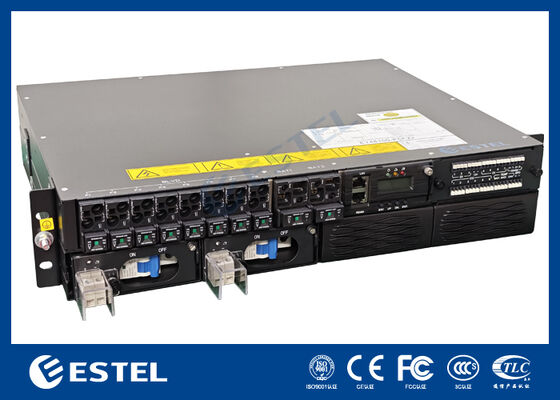

ET48100-P5E22, merkezi DC dağıtımı, pil erişimi ve uzaktan izleme gerektiren telekom kabinleri, iletişim siteleri ve ağ ekipmanı odaları için tasarlanmış rafa monte bir DC güç dağıtım sistemidir. Ürün görsellerine göre sistem, kompakt bir yatay kasaya, ön erişim kablolama düzenine ve entegre denetleyiciye sahiptir; bu da onu alan verimliliği ve servis kolaylığının önemli olduğu kabin kurulumuna uygun hale getirir. Ön panel, besleyici çıkış alanı, akü giriş alanı, kontrol ve iletişim alanı ve alarm/sinyal terminali alanına açıkça bölünmüş olup, daha kolay kurulum, devre tanımlama ve bakım sağlar.
DC Güç Dağıtım Sisteminin Temel Özellikleri
• Üst etikette belirtilen model: ET48100-P5E22
• Telekom kabini entegrasyonu için rafa monte kompakt kasa
• F1'den F8'e kadar işaretlenmiş 8 DC besleyici konumu
• BAT1 ve BAT2 olarak işaretlenmiş 2 pil giriş bağlantı noktası
• Ön dağıtım alanında işaretlenmiş 1 BLVD konumu
• LCD ekranlı, durum LED'li ve işlem tuşlu entegre kontrolör
• 1 LAN bağlantı noktası ve 1 RS485 bağlantı noktası içeren yerleşik iletişim bağlantı noktaları
• DI, DO, sıcaklık, akü ve ortam bağlantıları için ayrı sinyal terminal bloğu
• Basitleştirilmiş kablolama, inceleme ve bakım için önden erişimli tasarım
DC Güç Dağıtım Sisteminin Teknik Özellikleri
|
Öğe |
Şartname |
|
Modeli |
ET48100-P5E22 |
|
Ürün Tipi |
Rafa Monte DC Güç Dağıtım Sistemi |
|
Kurulum Türü |
Yatay raf / dolap kurulumu |
|
Muhafaza Yapısı |
Önden erişim düzenine sahip düşük profilli metal kasa |
|
Besleyici Çıkış Miktarı |
F1–F8 etiketli 8 besleme yolu |
|
Pil Giriş Miktarı |
BAT1 ve BAT2 etiketli 2 pil girişi |
|
Bağlantı Kesme Etiketini Yükle |
BLVD olarak işaretlenmiş 1 konum |
|
Denetleyici Ekranı |
Ön paneldeki entegre LCD ekran |
|
Denetleyici Tuşları |
4 tuş: ESC, YUKARI, DN, ENT |
|
Denetleyici Durum LED'leri |
Ekranın üzerinde görünen 4 ön gösterge |
|
Ağ Bağlantı Noktası |
1 × LAN bağlantı noktası |
|
Seri İletişim Bağlantı Noktası |
1 × RS485 bağlantı noktası |
|
Dijital Giriş Terminali |
DI 1–7 etiketli 7 DI terminali |
|
Dijital Çıkış Terminali |
DO 1–6 etiketli 6 DO terminali |
|
Yardımcı Sinyal İşaretleme |
Terminal işaretleri 12V, TEMP, BAT1, BAT2, ENV, SPD'yi içerir |
|
Ek RS485 Sinyal Terminali |
Sinyal terminal bloğunda RS485+ / RS485- olarak işaretlenmiştir |
|
Ön Dağıtım Düzeni |
Besleyici, akü, kontrolör ve terminal bölümleri tek ön panele entegre edilmiştir |
|
Mekanik Erişim |
Ön taraftan çalıştırma ve servis |
|
Montaj Braketleri |
Kasanın her iki yanında raf kulakları bulunur |
|
Başvuru |
Telekom dolapları, iletişim odaları, iletim sahaları, DC yedekleme ve dağıtım sistemleri |
DC Güç Dağıtım Sisteminin Kullanım Esasları
-
ET48100-P5E22'yi yan montaj braketlerini kullanarak standart bir rafa veya kabine monte edin.
-
Besleyici devreleri proje tasarımına göre F1'den F8'e kadar etiketlenmiş ön dağıtım bölümünden bağlayın.
-
Akü dizilerini BAT1 ve BAT2 konumlarına bağlayın ve devreye almadan önce kutupların doğru olduğunu doğrulayın.
-
Sistemi durum denetimi ve alarm raporlaması amacıyla bir izleme platformuna bağlamak için LAN veya RS485 arayüzünü kullanın.
-
DI, DO, TEMP, BAT ve ENV işaretlerine göre terminal bloğu üzerinden harici sinyalleri bağlayın.
-
