ET48300 Telekom Sınıflı Güneş Programlanabilir Hibrit Düzeltme Gücü AI DI DO ile
Ürün Detayları
Telekom güneş enerjili hibrit redresör
,Programlanabilir telekom güç sistemi
,Yapay Zeka DI DO güç kaynağı

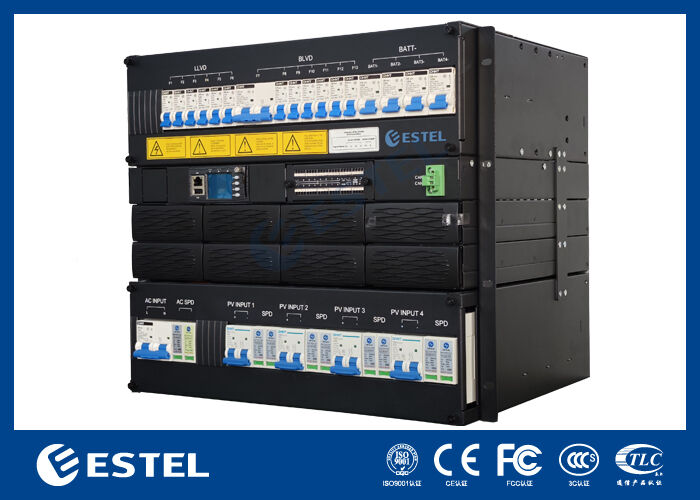

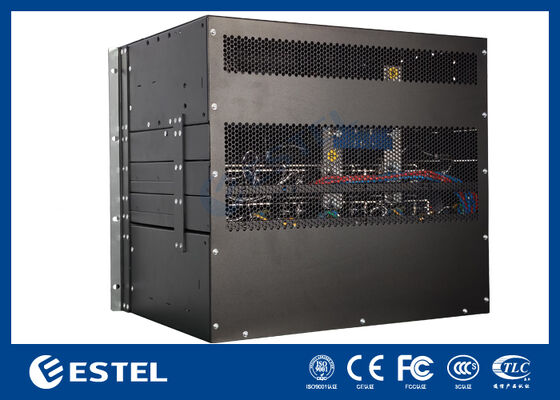

ET48300 AI DI DO'lu Telekom Sınıfı Güneş Hibrit Doğrultucu Güç Dağıtım Birimi
Ürüne Genel Bakışile ilgili ET48300 Hibrit Doğrultucu Güç Dağıtım Birimi
ET48300 Hibrit Doğrultucu Güç Dağıtım Birimi, fiber ve mikrodalga iletim, erişim cihazları, anahtarlar vb. gibi kritik uygulamalar için 9U yüksekliğinde kompakt tasarıma sahip, ESTEL tarafından üretilen hibrit güç sistemi için 19 inçlik bir alt raftır. Sistemin maksimum gücü, AC girişi, PV girişi, piller ve yükler için devre kesicilerle birlikte 300A'dır. Kablolara devre kesiciler ve bağlantı terminalleri ile önden erişim sağlanır.
Temel Özellikler Hibrit Doğrultucu Güç Dağıtım Birimi
-
Tip:Hibrit Doğrultucu (AC + DC çift giriş)
-
AC Girişi:220VAC tek fazlı
-
DC Girişi:120VDC - 425VDC (solar PV entegrasyonu için geniş aralık)
-
Çıkış Kapasitesi (maks):12kW doğrultucu gücü + 12kW PV gücü(N+1 yedeklilik)
-
Doğrultucu Modülleri:4x3kW
-
PV Modülleri:4x3kW
İzleme ve İletişimile ilgili Hibrit Doğrultucu Güç Dağıtım Birimi
-
Sinyal Arayüzü:AI (Analog Girişler), DI (Dijital Girişler), DO (Dijital Çıkışlar)
-
İletişim Protokolleri:RS485 ve SNMP
-
Yönetmek:NMS veya BMS aracılığıyla uzaktan izleme, alarm bildirimi ve sistem kontrolü
Temel Avantajlarile ilgili Hibrit Doğrultucu Güç Dağıtım Birimi
-
Çift güç kaynakları:Maksimum esneklik için 220VAC şebeke veya 120-425VDC güneş enerjisi girişini kabul eder
-
N+1 artıklık:Ekstra bir modül, modül arızası sırasında kesintisiz çalışmayı sağlar
-
Yüksek ölçeklenebilirlik:4+4 modül tasarımı 12kw+12kw'a kadar toplam çıkışı destekler
-
Geniş DC giriş aralığı:120-425VDC, ek dönüştürücülere gerek kalmadan güneş panellerine doğrudan bağlantı sağlar
-
Uzaktan yönetim:Mevcut ağ altyapısına kusursuz entegrasyon için RS485 ve SNMP protokolleri
Uygulama Senaryolarıile ilgili Hibrit Doğrultucu Güç Dağıtım Birimi
-
Güneş enerjisi yedeklemeli 5G telekom baz istasyonları
-
Şebekeden bağımsız ve hibrit güneş enerjisi sistemleri
-
Uzak kırsal iletişim barınakları
-
Endüstriyel DC güç yedekleme sistemleri
-
Yenilenebilir enerji depolama entegrasyonu
TemelŞartname ile ilgiliHibrit Doğrultucu Güç Dağıtım Birimi
| Boyut | 482,5 mm(G)*350 mm(D)*8U(Y) |
| Ağırlık | ≤30kg (doğrultucular olmadan) |
| Soğutma | Doğal soğutma |
| Kurulum | 19 inç rafa monte |
| Bakım | Ön bakım, modül kademe değişikliği desteklenir |
| IP derecesi | IP20 |
Güç Dağıtımıile ilgiliHibrit Doğrultucu Güç Dağıtım Birimi
|
Klima Dağıtımı |
Giriş voltajı | tek fazlı 220VAC |
| Giriş kesici | 1*125A 2P devre kesici | |
| Giriş frekansı | 45~65Hz, nominal değer: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us sınıf C | |
|
DC Dağıtımı
|
Giriş voltajı | 120VDC'den 425VDC'ye |

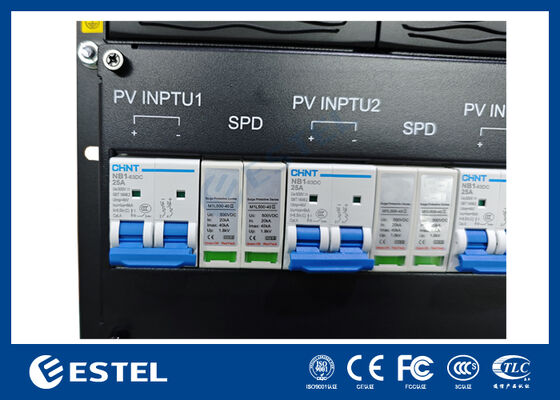

| Giriş kesici | 4*25A 2P devre kesici | |
| SPD | 20/40KA, 8/20us, C sınıfı | |
| Çıkış voltajı | -43~-58VDC, nominal değer: -53.5VDC | |
|
Çıkış kapasitesi |
12kw doğrultucu gücü + 12kw PV gücü; N+1 artıklık PV modülü: 4*3000w Doğrultucu modülü: 4*3000w |
|
| Akü kesici | 2*125A 1P devre kesici | |
| Yük kesici | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Doğrultucu Modülüile ilgiliHibrit Doğrultucu Güç Dağıtım Birimi
| Giriş voltajı | 85VAC~300VAC, nominal 220VAC |
| Yeterlik | >%96 |
| Nominal güç | 3000W(176~300VAC) |
| Çalışma sıcaklığı | -40°C~+75°(50°C @ tam çıkış) |
| Boyut | 106,5 mm(G)×286 mm(D)×44,5 mm(Y)(1U yükseklik) |
| Ağırlık | ≤2kg |
| Soğutma modu | Zorla soğutma |
| Güç faktörü | ≥0,99 |
| THD | ≤%5 |
| DC çıkışı | –43 ~ –58VDC, nominal –53,5VDC, 55A maksimum |
PVModülile ilgiliHibrit Doğrultucu Güç Dağıtım Birimi
| Giriş voltajı | 120 ila 425VDC. dereceli 340VDC |
| Yeterlik | >%96 |
| Nominal güç | 3000W((200 ila 425VDC) |
| Çalışma sıcaklığı | -40°C~+75°(50°C @ tam çıkış) |
| Boyut | 106,5 mm(G)×286 mm(D)×44,5 mm(Y)(1U yükseklik) |
| Ağırlık | ≤2kg |
| Soğutma modu | Zorla soğutma |
| Güç faktörü | ≥0,99 |
| THD | ≤%5 |
| DC çıkışı | –43 ~ –58VDC, nominal –53,5VDC, 55A maksimum |

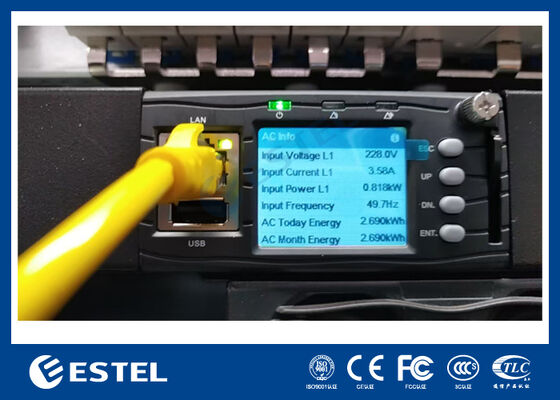

Hibrit Doğrultucu Güç Dağıtım Biriminin Kontrolörü
| Denetleyici | Modeli: MC2900 |
| Sinyal girişi | 3 AI (ortam sıcaklığı), 8 DI |
| Alarm çıkışı | 8 YAPIN |
| İletişim | RS485/SNMP |
| Ekran modu | LCD ekran |
Hibrit Doğrultucu Güç Dağıtım Biriminin Ortamı
| İşletim sıcaklık |
-40°C ~ +65°C (tam çıkış 50°C'nin altında) |
| Depolama sıcaklığı | -40°C~+70°C |
| Çalışma nemi | %5~%95(yoğuşmasız) |
|
Rakım |
0~3000m(Yükseklik 2000m ila 3000m aralığındaysa, yükseklik 200m arttıkça maksimum çalışma sıcaklığı 1°C azalır.) |
-
