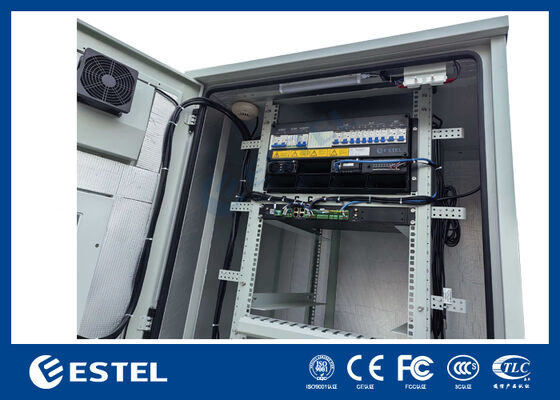

AC ve DC güç dağıtımıyla yükseltilebilir 18kw Telekom Modüler Düzeltme Sistemi
Temel Özellikler
Menşe Yeri:
Shenzhen, Çin (Anakara)
Marka Adı:
ESTEL
Sertifikasyon:
ISO9001, CE, 3C, FCC
Ticaret Mülkleri
Minimum Sipariş Miktarı:
1
Fiyat:
987-2327 usd
Ödeme Koşulları:
Özelleştirilmiş
Tedarik Yeteneği:
Ayda 2.500 set
Ürün Özetleri
Telekomünikasyon için N + 1 yedekliği ile yükseltilebilir Telekom Modüler Düzeltmeci Ürün Genel Görünümü- Ne? 18kw Modüler DüzeltmeSistem The upgradable 18kW rectifier system is developed for carrier-grade reliability and high-density power delivery and to provide stable AC and DC power distribution ...
Ürün Detayları
Vurgulamak:
Modüler telekom düzleyici sistemi
,AC DC güç dağıtımlı redresör
,yükseltilebilir telekom güç sistemi
Rectifier Size:
482,5 mm(G)*350 mm(D)*222,5 mm(Y)
Input:
Tek fazlı 220VAC
Installation Mode:
19 inçlik rafa monte edilir
Output Capacity:
Maksimum: 18kw (6*3kw, N+1 yedeklilik)
N+1 Redundancy:
Destekleniyor
Upgradable:
Destekleniyor
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
Ürün Açıklaması
Telekomünikasyon için N + 1 yedekliği ile yükseltilebilir Telekom Modüler Düzeltmeci
Ürün Genel Görünümü- Ne? 18kw Modüler DüzeltmeSistem
The upgradable 18kW rectifier system is developed for carrier-grade reliability and high-density power delivery and to provide stable AC and DC power distribution for telecommunications central officesSistem 220V AC tek fazlı giriş kabul eder ve sıkı bir şekilde düzenlenebilir bir DC çıkışı sağlar.Tipik olarak ₹53 olarak belirlenir..5V.
Entegre DC dağıtım hem düşük voltajlı yük bağlantısını (LLVD) hem de pil düşük voltajlı bağlantısını (BLVD) içerir.Elektrik kesintileri sırasında kritik pil rezervlerini korumak için öncelikli yük dökülmesine izin vermekGelişmiş bir sistem kontrolörü, analog girişler (AI), dijital girişler (DI) ve dijital çıkışlar (DO) aracılığıyla kapsamlı izleme ve programlanabilir mantık sağlar.Uzaktan yönetim RS485 ve SNMP arayüzleri üzerinden desteklenir, operatörlere alarmlara, performans ölçümlerine ve düzleyici durumuna tam görünürlük sağlar.

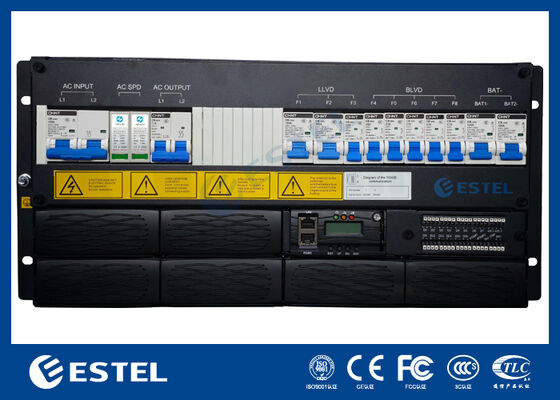

AC Dağıtım Bölümü
-
Giriş:Tek fazlı 220VAC
-
Girdi kesicisi:1 x 125A 2P
-
Girdi sıklığı:45~65Hz (50Hz/60Hz)
-
Çıktı:220VAC, 16A
-
SPD:20/40kA, 8/20μs
DC Dağıtım BölümüÇıkış voltajı:-43~-58VDC ( -53.5VDC)
-
Çıkış kapasitesi:En fazla 18kW (6 x 3kW modülleri, N + 1 redundansi)
-
Pil kesici:2 x 125A 1P
-
Yük kırıcıları:
-
LLVD: 2 x 100A/1P + 1 x 20A/1P
-
BLVD: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P
TemelSpesifikasyon - Ne?18kw Modüler DüzeltmeSistem
| Boyut | 482.5mm ((W) * 350mm ((D) * 222.5mm ((H) |
| Ağırlık | ≤21kg (düzleştiriciler olmadan) |
| Soğutma modu | Doğal soğutma |

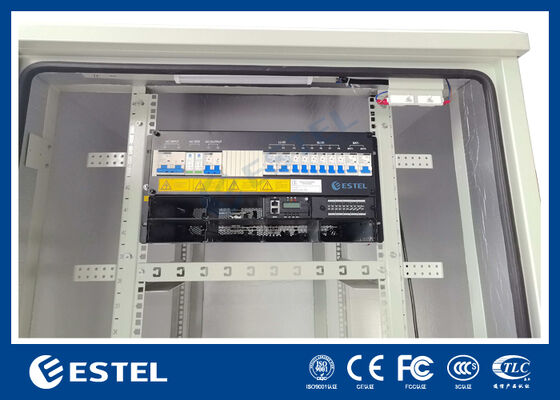

| Kurulum modu | 19 inçlik raf üzerine kurulmuştur. |
| Bakım | Ön bakım, modül sınıfı değişikliği desteklenir |
| Koruma derecesi | IP20 |
Güç dağılımı- Ne?5UModüler DüzeltmeSistem
|
AC dağılımı |
Giriş | Tek fazlı 220VAC |
| Giriş kesicisi | 1*125A 2P | |
| Girdi sıklığı | 45~65Hz, nominal değer: 50Hz/60Hz | |
| Çıkış | 220VAC 16A | |
| SPD | 20/40KA, 8/20us | |
|
DC Dağıtım |
Çıktı voltajı | -43~-58VDC, nominal değer: -53.5VDC |
| Çıktı kapasitesi |
Maksimum: 18kw (6*3kw, N+1 fazlalık) |
|
| Pil kesici | 2*125A 1P devre kesici | |
| Yük kırıcı |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
Düzeltme Modülü- Ne?18kw Modüler DüzeltmeSistem
| Giriş voltajı | 85VAC~300VAC, 220VAC değerli |
| Verimlilik | >96% |
| İsimlendirilmiş güç | 3000W ((176~300VAC) |
| Çalışma sıcaklığı | -40°C~+75°C (tam çıkış 50°C altında) |
| Boyut | 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) |
| Ağırlık | ≤2kg |
| Soğutma modu | Zorla soğutma |
| Güç faktörü | ≥ 0.99 |
| THD | % ≤ 5 |
| DC çıkışı | ¥43 ~ ¥58VDC, ¥53.5VDC, en fazla 55A |
Denetleyicisi18kw Modüler DüzeltmeSistem
| Sinyal girişi | 3 AI ((2 btemp, 1 env-temp), 7 DI |
| Alarm çıkışı | 6 DO |
| İletişim arayüzü | RS485/SNMP |
| Görüntüleme modu | LCD ekranı |
Çevre18kw Modüler DüzeltmeSistem
| Çalışan sıcaklık |
-40°C ~ +65°C (tam çıkış 50°C altında) |
| Depolama sıcaklığı | -40°C~+70°C |
| Çalışma nemliği | 5% ~ 95% ((kondensasyonsuz) |
|
Yükseklik |
0 ~ 3000m ((Eğer yükseklik 2000m ile 3000m arasında ise, maksimum çalışma sıcaklığı, 200m yüksekliğin artmasıyla 1°C azalır.) |
