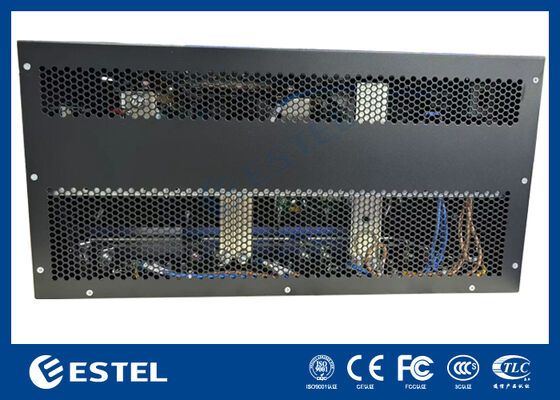

Telekomünikasyon Ekipmanlarını Güçlendirmek İçin Tek Durak 18kw Kabinet Raf Tipi Doğrultucu Sistemi
Temel Özellikler
Menşe Yeri:
Shenzhen, Çin (Anakara)
Marka Adı:
ESTEL
Sertifikasyon:
ISO9001, CE, 3C, FCC
Ticaret Mülkleri
Minimum Sipariş Miktarı:
1
Fiyat:
987-2327 usd
Ödeme Koşulları:
Özelleştirilmiş
Tedarik Yeteneği:
Ayda 2.500 set
Ürün Özetleri
Tek noktadan Kabin Rafına Montaj 18 kWDoğrultucuSistemiçinGüç vermeTelekomünikasyonTeçhizat Ürüne Genel Bakışile ilgili18 kWDoğrultucuSistem Taşıyıcı düzeyinde güvenilirlik ve yüksek yoğunluklu güç dağıtımı için tasarlanan ET Serisi 18kW doğrultucu sistemi, telekomünikasyon merkez ofisleri, orta ila ...
Ürün Detayları
Vurgulamak:
18kw raf tipi doğrultucu sistemi
,telekom güç kabin sistemi
,telekomünikasyon ekipmanı güç doğrultucusu
Dimension:
482,5 mm(G)*350 mm(D)*5U(Y)
Input Voltage:
Tek fazlı 220VAC
Capacity:
18kW
Rectifier Module:
3000w, 6 adet
Redundancy:
N+1
Module Efficiency:
＞% 96
Battery Breaker:
2*125A 1P devre kesici
Communicatoion Port:
SNMP, RS485
Ürün Açıklaması
Tek noktadan Kabin Rafına Montaj 18 kWDoğrultucuSistemiçinGüç vermeTelekomünikasyonTeçhizat
Ürüne Genel Bakışile ilgili18 kWDoğrultucuSistem
Taşıyıcı düzeyinde güvenilirlik ve yüksek yoğunluklu güç dağıtımı için tasarlanan ET Serisi 18kW doğrultucu sistemi, telekomünikasyon merkez ofisleri, orta ila büyük veri merkezleri ve endüstriyel ortamlar için kesintisiz DC gücü sağlar. Sistem 220V AC tek fazlı girişlerden çalışır ve –53,5V standart ayarıyla –43V ile –58V arasında hassas şekilde düzenlenmiş bir DC çıkışı üretir. Tipik yük spektrumunda 18kW'a kadar güç sağlayan ve %96'nın üzerinde dönüşüm verimliliğine ulaşan bu sistem, hem enerji kullanımını hem de beraberinde gelen soğutma taleplerini önemli ölçüde azaltır.
Sürekli çalışma göz önünde bulundurularak tasarlanan ünite, altı adede kadar çalışırken değiştirilebilir 3000 W doğrultucu modülünü barındırır ve N+1 veya daha yüksek yedeklilik yapılandırmalarına olanak tanır. Her modülün ağırlığı 2 kg'ın altındadır ve sorunsuz şebeke etkileşimi ve kararlı çıktı sağlamak için basınçlı hava soğutması, aktif Güç Faktörü Düzeltmesi (≥0,99) ve düşük Toplam Harmonik Bozulma (THDi ≤%5) kullanır. Tüm bileşenler, bakımı kolaylaştıran ön erişimli çalışırken değiştirilebilir özelliğe sahip, IP20 dereceli 5U, 19 inç rafa monte edilebilir bir kasaya yerleştirilmiştir. Arkaya monte edilen bakır baralar düşük empedanslı, yüksek akımlı bir bağlantı yolu sağlar.
Özelliklerile ilgili18 kWDoğrultucuSistem
Klima Dağıtımı
-
Tek fazlı 220VAC giriş
-
1 x 125A 2P giriş kesici
-
45~65Hz frekans – dünya çapında çalışır
-
20/40kA SPD aşırı gerilim koruması
DC Dağıtımı – Çıkış
-
-43~-58VDC (-53.5VDC olarak derecelendirildi)
-
18kW maksimum kapasite
-
6 x 3kW modül, N+1 yedeklilik
DC Dağıtımı – Akü
-
2 x 125A 1P akü kesici – çift akü dizisini destekler
DC Dağıtımı – Yük Kesiciler
LLVD:
-
3 x 63A/1P
-
2x40A/1P
-
2x32A/1P
BLVD:
-
3 x 16A/1P
-
2x10A/1P
-
2x6A/1P
TemelŞartname ile ilgili18 kWDoğrultucuSistem
| Boyut | 482,0W)*350,0(D)*5U(Y) |
| Ağırlık | ≤20kg (doğrultucular olmadan) |
| Soğutma modu | Doğal soğutma |
| Kurulum modu | 19 inç rafa monte edilir |
| Bakım | Ön bakım, destek modülü kademe değişikliği |
| Koruma sınıfı | IP20 |

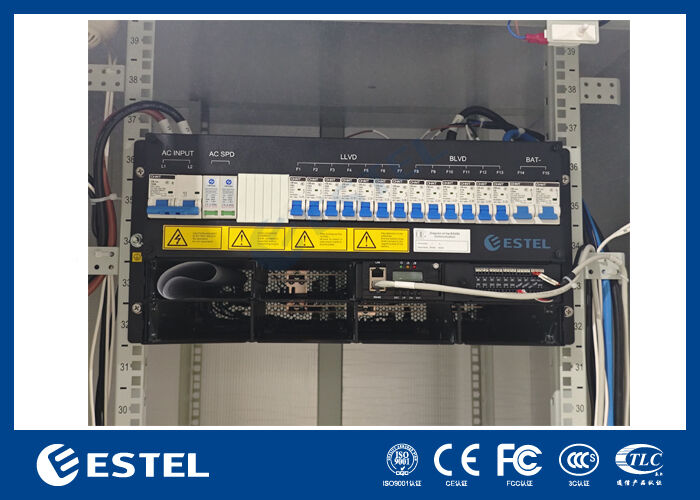

Güç Dağıtımıile ilgili18 kWDoğrultucuSistem
|
Klima Dağıtımı |
Giriş modu | tek fazlı 220VAC |
| Giriş kesici | 1*125A 2P | |
| Giriş frekansı | 45~65Hz, nominal değer: 50Hz/60Hz | |
| SPD | 20/40KA, 8/20us | |
|
DC Dağıtımı |
Çıkış voltajı | -43~-58VDC, nominal değer: -53.5VDC |
|
Çıkış kapasitesi (Maksimum)
|
18kw(6*3kw, N+1 yedeklilik) | |
|
Akü kesici
|
2*125A 1P devre kesici | |
| Yük kesici |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
Doğrultucu Modülüile ilgili18 kWDoğrultucuSistem
| Giriş voltajı | 85VAC~300VAC, nominal 220VAC |
| Yeterlik | >%96 |
| Nominal güç | 3000W(176~300VAC) |
| Çalışma sıcaklığı | -40°C~+75°C (tamamen çıkış 50°C'nin altında) |
| Boyut | 106,5 mm(G)×286 mm(D)×41,5 mm(1U/Y) |
| Ağırlık | ≤2kg |
| Soğutma modu | Zorla soğutma |
| Güç faktörü | ≥0,99 |
| THD | ≤%5 |
| DC çıkışı | –43 ~ –58VDC, nominal –53,5VDC, 55A maks. |
Kontrolörü18 kWDoğrultucuSistem
| Sinyal girişi | 3 AI(3ortam sıcaklığı), 7 DI |
| Alarm çıkışı | 6 YAPIN |
| İletişim arayüzü | RS485/SNMP |
| Ekran modu | LCD ekran |
Çevre18 kWDoğrultucuSistem
| İşletim sıcaklık |
-40°C ~ +65°C (tam çıkış 50°C'nin altında) |
| Depolama sıcaklığı | -40°C~+70°C |
| Çalışma nemi | %5~%95(yoğuşmasız) |
|
Rakım |
0~3000m(Yükseklik 2000m ila 3000m aralığındaysa, yükseklik 200m arttıkça maksimum çalışma sıcaklığı 1°C azalır.) |
