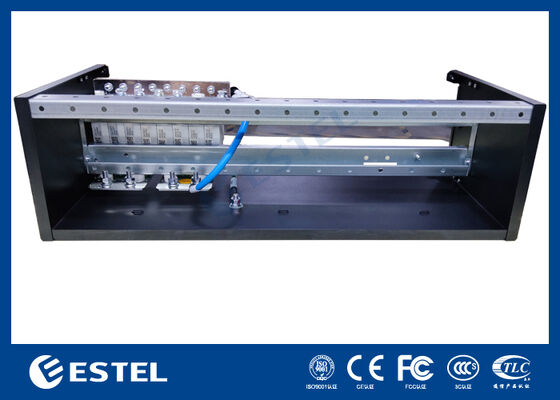

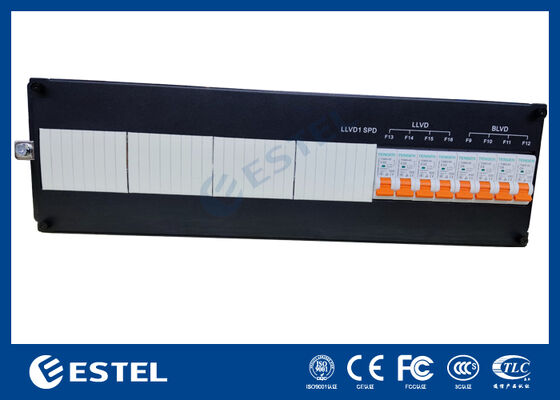

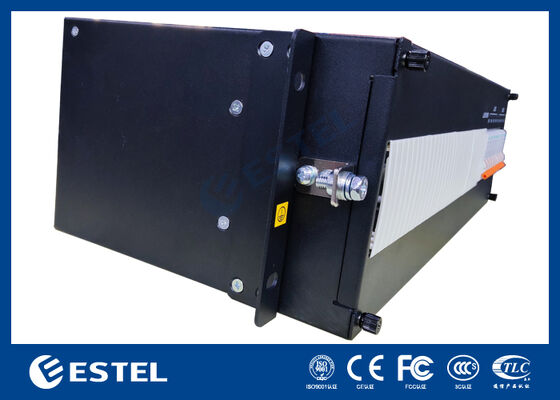

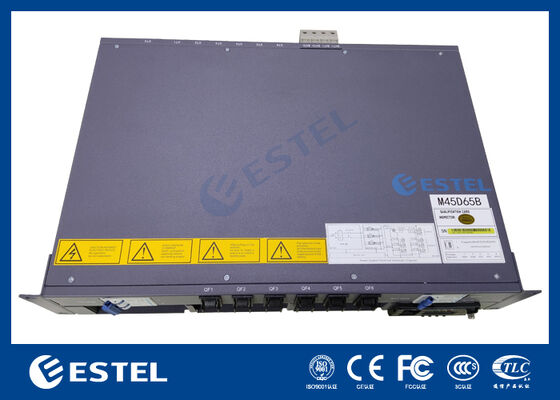

Modüler düzleyici ile Telekom Merkezi ve Endüstriyel Güç Uygulamaları için 10U DC Güç Sistemi
Ürün Detayları
10U telekom DC güç sistemi
,modüler düzleyici güç sistemi
,Endüstriyel DC güç kaynağı
Modüler Redresörlü Telekom Merkezi ve Endüstriyel Güç Uygulamaları için 10U DC Güç Sistemi
Ürüne Genel Bakış 10U DC Güç Sistemi
Daha yüksek çıkış akımı, daha güçlü dağıtım kapasitesi ve daha fazla yedeklilik gerektiren orta ve büyük ölçekli telekomünikasyon güç uygulamaları için geliştirilmiş yeni, yüksek kapasiteli -48V DC güç sistemi. Merkez ofisler, bölgesel toplama sahaları, büyük kablosuz hub'lar, uç veri merkezleri, endüstriyel kontrol ağları ve hizmet iletişim odaları için tasarlanan bu sistem, zorlu çalışma koşulları altında kritik ağ ekipmanları için istikrarlı DC beslemesi sağlar.
Sağlam bir 10U raf montajlı platform üzerine inşa edilen sistem, yüksek verimli redresör modüllerini, akıllı izlemeyi, pil yönetimini, AC/DC dağıtımını ve arıza korumasını tek bir merkezi güç mimarisinde birleştirir. Yalnızca güç dönüşümüne değil, aynı zamanda uzun vadeli büyümeyi, daha kolay bakımı ve merkezi denetimi destekleyen eksiksiz bir telekomünikasyon enerji platformuna da ihtiyaç duyan müşteriler için tasarlanmıştır.
Bu Modeli Farklı Kılan Nedir?
Daha Büyük Ağ Yükleri için Daha Yüksek Kapasite
Bu sistem, geleneksel küçük DC raflarının artık yeterli olmadığı kurulumlar için tasarlanmıştır. 24 kW'a kadar çıkış gücüyle, tek bir merkezi platformdan çok sayıda telekom, iletim, yönlendirme, anahtarlama ve endüstriyel iletişim cihazını destekleyebilir.
Görev Açısından Kritik Siteler için Yedeklilik
Doğrultucu bölümü N+1 yedeklilik ile yapılandırılabilir; bu, bir güç modülü arızalansa bile sistemin çalışmaya devam edebileceği anlamına gelir. Bu özellik özellikle arıza süresinin maliyetli olduğu telekom omurgası, ulaşım ağları ve kritik kontrol ortamları için önemlidir.
Tek Platformda Dağıtım ve Koruma
Sistem, birden fazla harici dağıtım kutusuna güvenmek yerine pil erişimini, DC şube korumasını, AC giriş yönetimini ve alarm sinyalizasyonunu tek bir raf ünitesinde entegre ederek tüm site güç mimarisinin basitleştirilmesine yardımcı olabilir.
İşletme ve Bakım Ekipleri için Akıllı Görünürlük
Kontrol cihazı voltajı, akımı, pil durumunu, sıcaklığı, fan çalışmasını, modül durumunu ve aktif alarmları sürekli olarak denetler. Uzaktan iletişim arayüzleriyle birlikte sistem, operatörlerin sorun giderme hızını artırmasına ve bakım iş yükünü azaltmasına yardımcı olur.
Detaylı Teknik Özellikler 10U DC Güç Sistemi
AC Giriş Özellikleri
|
Parametre |
Şartname |
|
Giriş Gerilim Aralığı |
120–300 VAC |
|
Nominal Gerilim |
220VAC |
|
Frekans Aralığı |
45–65Hz |
|
Giriş Kapasitesi |
≤160A |
|
Güç faktörü |
≥0,99 |
|
THD |
≤%5 |
|
AC Tarafı Koruması |
Aşırı gerilim, düşük gerilim, dalgalanma, faz/giriş anormal alarmı |
DC Çıkış Özellikleri
|
Parametre |
Şartname |
|
Nominal Gerilim |
-48VDC |
|
Ayarlanabilir Gerilim Aralığı |
-42V ila -58V DC |
|
Maksimum Çıkış Gücü |
24 kW |
|
Maksimum Çıkış Akımı |
500A |
|
Doğrultucu Modül Derecelendirmesi |
Modül başına 3 kW |
|
Doğrultucu Kapasitesi |
8 modüle kadar |
|
Artıklık Modu |
N+1 destekleniyor |
|
Gerilim Düzenleme Doğruluğu |
≤±0,5% |
|
Dinamik Yanıt |
Telekom ekipmanı değişiklikleri için hızlı yük tepkisi |
|
Yeterlik |
≥96% |
Pil Yönetimi
|
Parametre |
Şartname |
|
Pil Şarj Fonksiyonları |
Şamandıra, artırma, eşitleme |
|
Pil Dizisi Desteği |
2–4 dize isteğe bağlı |
|
Pil Koruması |
LVD, aşırı akım, ters polarite koruması |
|
Pil İzleme |
İsteğe bağlı akım / sıcaklık algılama |
|
Pil Tazminatı |
Sıcaklık telafisi desteklenir |
DC Dağıtımı
|
Parametre |
Şartname |
|
Yük Dalları |
Özelleştirilebilir MCB / sigorta branşmanı konfigürasyonu |
|
Akü Branşları |
Özelleştirilebilir |
|
Şube Koruması |
Bağımsız şube izolasyonu ve koruması |
|
Alarm Kişileri |
Kuru kontak çıkışı mevcut |
|
Dağıtım Düzeni |
Entegre ön erişimli DC dağıtımı |
İzleme ve İletişim
|
Parametre |
Şartname |
|
Denetleyici |
Gelişmiş dijital telekom güç denetleyicisi |
|
Görüntülemek |
Durum arayüzlü LCD ekran |
|
İletişim Bağlantı Noktaları |
Ethernet / RS485 / CAN |
|
Protokol Seçenekleri |
SNMP / Modbus / Web arayüzü |
|
Öğeleri İzleme |
AC girişi, DC çıkışı, pil durumu, modül durumu, alarmlar, sıcaklık, fan durumu |
|
Olay Günlüğü |
Destekleniyor |
|
Uzaktan Alarm Bildirimi |
Destekleniyor |
Çevresel Özellikler
|
Parametre |
Şartname |
|
Çalışma Sıcaklığı |
-25°C ila +65°C |
|
Depolama Sıcaklığı |
-40°C ila +75°C |
|
Bağıl Nem |
%5–%95 (yoğuşmasız) |
|
Rakım |
3000 m'ye kadar (değer kaybı geçerli olabilir) |
|
Gürültü Seviyesi |
≤65 dB |
-
