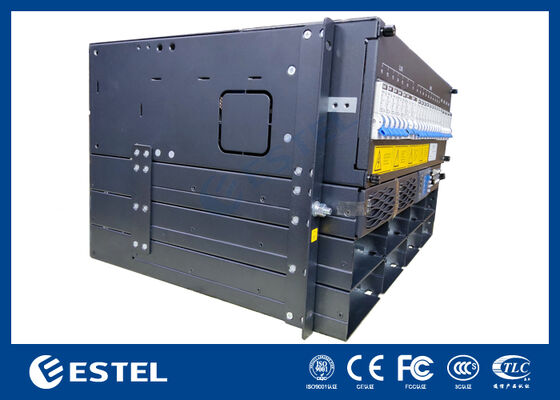

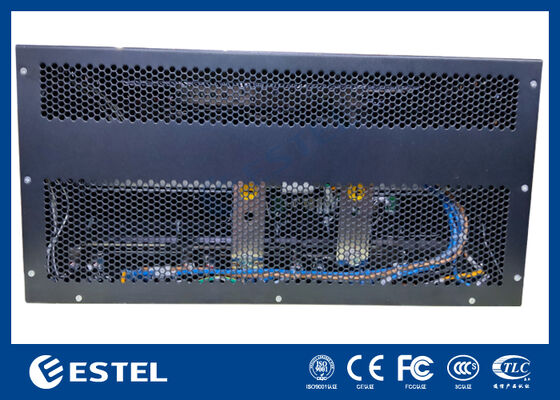

Telekom Ağları ve İletişim Altyapısı için 4U Kompakt DC Güç Sistemi Çıkışı
Ürün Açıklaması 4U Kompakt DC Güç Sistemi
ET48100-G5F24, kritik telekom ve iletişim altyapısı için güvenilir ve verimli güç sağlayan yüksek performanslı bir 4U DC güç sistemidir. Geniş bir AC giriş voltaj aralığı (85-200VAC) ve %96'nın üzerinde sağlam bir verimlilik oranı ile bu sistem, kablosuz baz istasyonlarına, iletim ağlarına ve kurumsal iletişim sistemlerine kararlı güç sağlar. Ön erişim tasarımı kolay kurulum ve bakım sağlarken, sıcak değişimli doğrultucu ve kontrol modülleri onarımlar için minimum kesinti süresi sağlar. Akıllı pil yönetimi ayrıca pil ömrünü uzatarak uzun süreli operasyonlar için akıllı bir seçim haline getirir.
Ana Özellikler 4U Kompakt DC Güç Sistemi
Yer tasarrufu ve azaltılmış kurulum maliyetleri için 4U kompakt tasarım

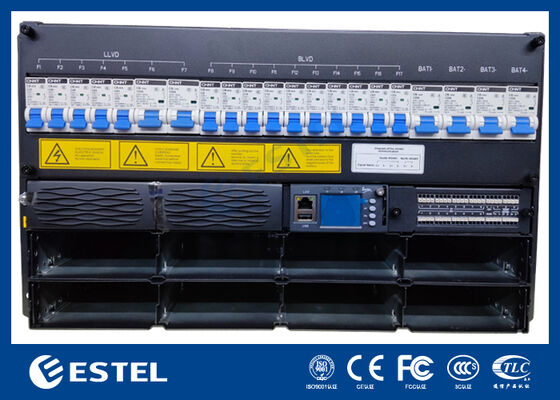

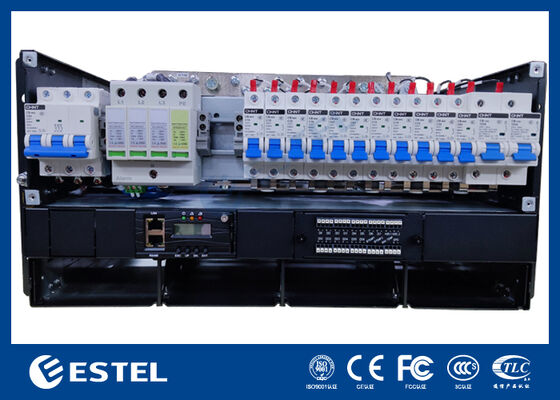

Kolay kurulum ve bakım için ön erişimli kablo yönetimi
Farklı şebeke koşullarına uyarlanabilir geniş giriş voltaj aralığını (85-200VAC) destekler
Sistem kesintisi olmadan hızlı bakım için sıcak değişimli doğrultucu modülleri ve kontrolcü
Uzun pil ömrü ve verimli kullanım sağlamak için gelişmiş pil yönetimi
Esnek uzaktan izleme ve yönetim için birden çok iletişim bağlantı noktası (LAN, RS485, SNMP)
Teknik Özellikler:
| Sistem |
|
| Boyutlar |
482.0(G) x 250.6(D) x 4U(Y) |
| Ağırlık |
18kg (doğrultucular hariç) |
| Soğutma Modu |
Doğal soğutma |
| Kurulum |
19 inç raf veya kabin |
| AC Giriş |
220VAC, tek fazlı |
|
AC Dağıtımı
|
|
| Giriş Kapasitesi |
62A/2P |
| Giriş Frekansı |
45-65Hz (50/60Hz) |
| AC SPD |
20kA, 40kA, 8/20μs |
| Çıkış Voltajı |
-42~58VDC, nominal: -52.5VDC |
| Maksimum Kapasite |
6kW (2 x 2kW doğrultucu) |
|
Doğrultucu
|
|
| Nominal Güç |
2000W (176-200VAC) |
| Çalışma Sıcaklığı |
-40°C ila +75°C (50°C altında tam yük) |
| Soğutma Modu |
Zorlamalı soğutma |
| Boyutlar |
106.5mm(G) x 286mm(D) x 41.5mm(Y) (1U) |
|
Kontrolcü
|
|
| İletişim Bağlantı Noktaları |
LAN, RS485, SNMP |
| Ekran Modu |
LCD |
| Çalışma Sıcaklığı |
-40°C ila +70°C |
| Depolama Sıcaklığı |
-40°C ila +70°C |
| Çalışma Nemi |
%5 ila %95 (yoğuşmasız) |
Çalışma Yönergeleri:
Kurulum:
ET48100-G5F24 güç sistemini 19 inç bir rafa veya uygun bir kabin içine kurun. Uygun hava akışı ve soğutma için yeterli alan olduğundan emin olun.
AC girişini kararlı bir 220VAC tek fazlı güç kaynağına bağlayın. Güç kaynağının 85-200VAC giriş voltaj aralığına uyduğunu doğrulayın.
Kablo Bağlantıları:
AC, pil ve yük kablolarının güvenli ve doğru bir şekilde bağlandığından emin olun. Sistem, tüm kablo bağlantılarına ön erişim sağlayarak kurulum ve bakımı daha kolay hale getirir.
Pil bağlantıları için, herhangi bir elektrik tehlikesini önlemek üzere doğru polariteyi ve derecelendirmeyi (2 x 125A pil kesiciler) sağlayın.
Uzaktan İzleme ve Kontrol:
Sistemi bir uzaktan izleme sistemine bağlamak için LAN, RS485 veya SNMP iletişim bağlantı noktalarını kullanın. Bu, performansı izlemenize, uyarılar almanıza ve uzaktan sorun gidermenize olanak tanır, böylece yerinde müdahale ihtiyacını en aza indirir.
Sistem, güç tüketimini, pil durumunu ve olası sorunları izlemeye yardımcı olabilecek endüstri standardı izleme yazılımlarıyla uyumludur.
Sıcak Değişimli Bileşenler:
Doğrultucu ve kontrol modülleri sistem çalışırken değiştirilebilir. Bakım veya değişim için, arızalı modülü çıkarıp yerine yenisini takmanız yeterlidir; tüm sistemi kapatmaya gerek yoktur. Bu, minimum kesinti süresi ile sürekli çalışmayı sağlar.
Çevresel Koşullar:
Sistem -40°C ila +75°C sıcaklık aralığında çalışır (tam çıkış için 50°C altında), bu nedenle aşırı ısınmayı önlemek için çalışma ortamının bu aralıkta kaldığından emin olun.
Nemle ilgili sorunları önlemek için nem seviyelerini %5 ila %95 (yoğuşmasız) arasında tutun.
