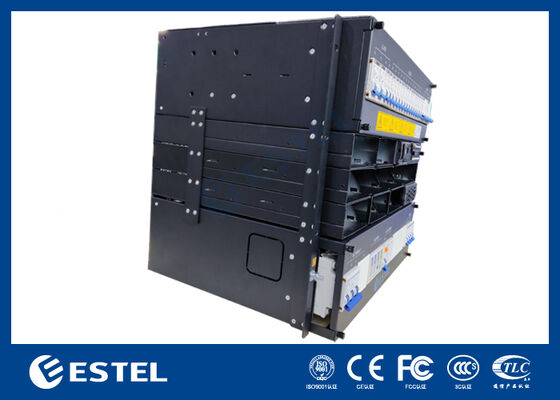

30kw 9U Raf Monteli Akıllı Telekom Doğrultucu Güç Dağıtım Sistemi LLVD BLVD ile
Ürün Detayları
30kw raf monteli telekom doğrultucu
,akıllı telekom güç dağıtım sistemi
,LLVD BLVD telekom güç sistemi
30kw 9U Rack Mounted Intelleigent Telecom Rectifier LLVD BLVD ile güç dağıtım sistemi
30kw 9U 19' Rack Montajlı Telekom Düzeltme Sistemi Ürün Özet
30 kW DC48V düzlendirici sistemi, telekomünikasyonlar, veri merkezleri ve kritik endüstriyel süreçler için kesintisiz DC gücü sağlamak için tasarlanmış yüksek kapasiteli bir güç çözümüdür.380VAC üç fazlı girişten çalışan, tam olarak düzenlenmiş bir DC çıkışı üretir, ¥43 VDC'den ¥58 VDC'ye ayarlanabilir ve nominal ayar noktası ¥53.5 VDC'dir. Endüstri lideri dönüşüm verimliliği %96'yı bile tam yükle aşar,Enerji optimizasyonu için son derece uygundur., yüksek yoğunluklu dağıtımlar.

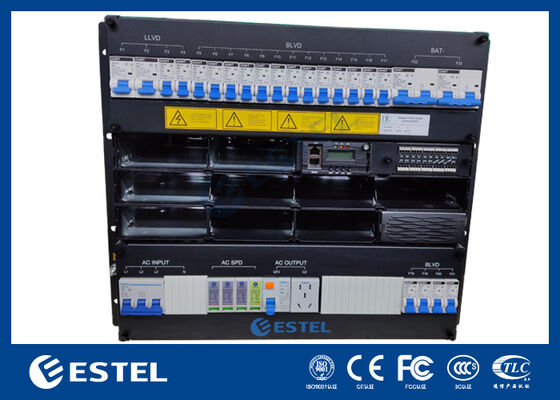

Entegre dağıtım paneli, akıllı ve esnek yük yönetimi için LLVD (Sınırlı Yük Voltajı Bağlantısı Kırma) ve BLVD (Piller Düşük Voltaj Bağlantısı Kırma) fonksiyonlarını içerir.Sistem, kapsamlı izleme ve yapılandırma seçenekleri sunan sofistike bir gemideki denetleyici tarafından yönetilir.Çevre sıcaklığı sensörleri için 3 giriş, dış durum izleme için 7 dijital giriş ve kapsamlı alarm yönetimi için 6 programlanabilir kuru temaslı röle çıkışına sahiptir.Uzaktan gözetim RS485 ve SNMP arayüzleri üzerinden desteklenir, intuitif bir ön panel LCD ekranı ise uygun yerel yapılandırmayı ve gerçek zamanlı durum kontrollerini sağlar.
AC Giriş Spesifikasyonu30kw 9U 19' raftalı Telekom Düzeltme Sistemi
-
Voltaj:Üç fazlı 380VAC
-
MCB:1 x 63A 3P+N
-
AC çıkışı:Soket çıkışı için 25A 1P
-
Sıklık:45 Hz'den 65 Hz'ye kadar (50Hz/60Hz)
-
SPD:20kA/40kA, 8/20μs
DC Dağıtım Spesifikasyonu30kw 9U 19' raftalı Telekom Düzeltme Sistemi
-
Çıkış voltajı:-43'ten -58VDC'ye kadar ( -53.5VDC)
-
Maksimum kapasite:30kW (10 x 3kW modülleri, N + 1 redundansi)
-
Pil kesici:2 x 125A 1P
LLVD:
-
2 x 80A/1P + 2 x 63A/1P
BLVD 1:
-
1 x 63A/1P + 12 x 32A/1P
BLVD 2:
-
2 x 32A/1P + 2 x 16A/1P

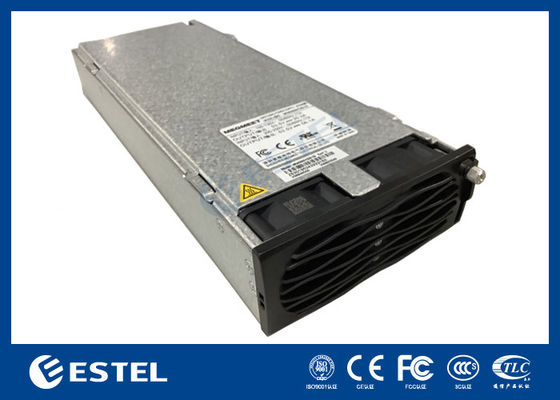

Düzeltme Modülü30kw 9U 19' raftalı Telekom Düzeltme Sistemi
-
Giriş voltajı:85VAC ~ 300VAC (notlu 220VAC)
-
Verimlilik:>96%
-
İsimlendirilmiş güç:3000W (176~300VAC)
Spesifikasyon30kw 9U 19' raftalı Telekom Düzeltme Sistemi
| Türü | Telekom DC48V güç dağıtım ünitesi | |||
| Genel | Boyut | 482mm*350mm*2U ((Açıklık*Derinlik*Yükseklik) | ||
| Ağırlık | ≤11kg (düzelticiler hariç) | |||
| Soğutma yöntemi | Doğal soğutma | |||
| Kurulum yöntemi | 19 inçlik standart raklı | |||
| Kablolama modu | Yukarıdan giriş ve çıkış | |||
| Bakım modu | Ön taraftan, destek modülü derecesi değişikliği | |||
| Koruma derecesi | IP20 | |||
| AC Girişi |
Voltaj |
Üç fazlı 380VAC | ||
| MCB | 1 x 63A 3P+N | |||
| AC çıkışı | 25A 1P, soket için | |||
| Sıklık | 45 Hz'den 65 Hz'ye kadar, nominal değer: 50Hz/60Hz | |||
| SPD | 20KA/40KA, 8/20μs | |||
| DC Dağıtım |
Çıktı voltajı | -43~-58VDC, nominal değer: -53.5VDC | ||
|
Çıktı kapasitesi (Maximun)
|
30kw ((10 x 3kw, N + 1 yedekliğini destekler) | |||
|
Pil kesici
|
2 x 125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| Düzeltme Modülü | Giriş voltajı | 85VAC~300VAC, 220VAC değerli | ||
| Verimlilik | >96% | |||
| İsimlendirilmiş güç | 3000W ((176~300VAC) | |||
| Çalışma sıcaklığı | -40°C~+75°C ((50°C altında tam performans) | |||
| Boyut | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| Ağırlık | ≤2kg | |||
| Soğutma modu | Zorla soğutma | |||
| Güç faktörü | ≥ 0.99 | |||
| THD | % ≤ 5 | |||
| DC çıkışı | ¥43 ~ ¥58VDC, ¥53.5VDC, en fazla 55A | |||
| Kontrolör | Model | MC2900 | ||
| Sinyal giriş portu | 3 x AI ((2 ortam sıcaklığı, 1 pil sıcaklığı), 7 x DI | |||
| Alarm çıkış portu | 6 x kuru temas | |||
| İletişim limanı | RS485, LAN | |||
| LCD Ekranı | Desteklenen | |||
| Çevre | Çalışan sıcaklık |
-40°C ~ +65°C (tam çıkış 50°C altında) | ||
| Depolama sıcaklığı | -40°C~+70°C | |||
| Çalışma nemliği | 5% ~ 95% ((kondensasyonsuz) | |||
| Yükseklik | 0~3000m(Eğer yüksekliği 2000m ile 3000m arasında ise, maksimum çalışma Temperatür, 200m yüksekliğin artmasıyla birlikte 1°C azalır.) |
|||

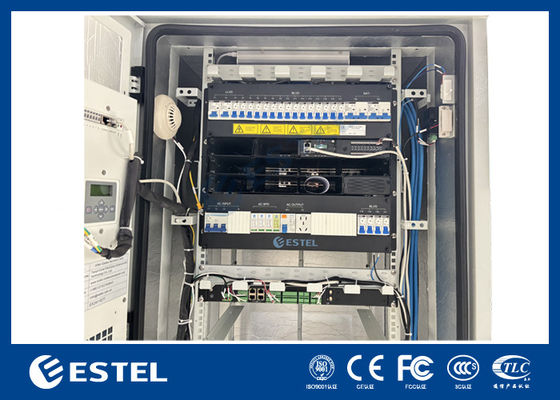

Kurulum 30kw 9U 19' raftalı Telekom Düzeltme Sistemi
-
