Telekomünikasyon Altyapısı için 48V90A 94% Compac DC Akıllı Güç Tedarik Çözümü
Ürün Detayları
48V90A telekom güç kaynağı
,% 94 verimli DC güç çözümü
,kompakt telekom altyapısı güç sistemi
48V90ATelekomünikasyon Veri Merkezi için %94 Kompakt DC Akıllı Güç Kaynağı Çözümü
Ürüne Genel Bakışile ilgiliDC48V 90A Güç Sistemi
ET serisi doğrultucu, kesintisiz çalışmanın kritik olduğu telekomünikasyon altyapısı, veri merkezleri ve endüstriyel uygulamalar için güvenilir güç dağıtımı sağlamak üzere tasarlanmış, 48V'ta çalışan bir DC48V 90A güç sistemidir. 220V AC tek fazlı bir girişle çalışır ve –43V DC ila –58V DC arasında, –53,5V DC nominal değerde sıkı bir şekilde düzenlenmiş bir DC çıkışı sağlar. Tam yükte bile %94'ün üzerinde dönüşüm verimliliğine ulaşan bu sistem, enerji tasarruflu, yüksek yoğunluklu kurulumlar için idealdir.
Modüler Esneklik ile Sürekli Çalışma için Tasarlandı
Yedeklilik göz önünde bulundurularak tasarlanan sistem, N+1 konfigürasyonunda en fazla üç adet çalışırken değiştirilebilir 1740W doğrultucu modülünü destekler. Her modülün ağırlığı 1,5 kg'ın altındadır ve tutarlı termal yönetim için basınçlı hava soğutmasından yararlanır. Gelişmiş güç faktörü düzeltmesi (≥0,99) ve düşük toplam harmonik bozulma (THDi ≤%5) ile, yukarı akış ekipmanındaki stresi en aza indirirken temiz çıkış gücü sağlar. Ünite, ön erişim bakımına ve üst taraftan uygun kablo yönlendirmesine olanak tanıyan IP20 dereceli 2U, 19 inç rafa monte edilebilir bir kasaya yerleştirilmiştir.
DC48V 90A Doğrultucu Sisteminin Özellikleri
| Tip | Telekom DC48V Güç Dağıtım Birimi | |||
| Genel | Boyut | 482mm*350mm*2U(Genişlik*Derinlik*Yükseklik) | ||
| Ağırlık | ≤11kg (redresörler hariç) | |||
| Soğutma yöntemi | Doğal soğutma | |||
| Kurulum yöntemi | 19 inç rafa monte | |||
| Kablolama modu | Üstten giriş ve çıkış | |||
| Bakım modu | Ön taraftan modül kademe değişimini destekler | |||
| Koruma sınıfı | IP20 | |||
| AC Girişi |
Gerilim |
Tek fazlı 220VAC | ||
| MCB | 1x40A 2P | |||
| Sıklık | 45Hz - 65Hz, nominal değer: 50Hz/60Hz | |||
| DC Dağıtım |
Çıkış voltajı | -43~-58VDC, nominal değer: -53.5VDC | ||
|
Çıkış Akımı (maks)
|
90A | |||
|
Akü kesici
|
1x63A 1P | |||
| BLVD |
2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P |
|||
| Doğrultucu Modülü | Giriş voltajı | 85VAC~300VAC, nominal 220VAC | ||
| Yeterlik | >%94 | |||
| Nominal güç | 1740W(176~300VAC) | |||
| Çalışma sıcaklığı | -40°C~+75°C (tamamen çıkış 50°C'nin altında) | |||
| Boyut | 106,5 mm(G)×286 mm(D)×41,5 mm(1U/Y) | |||
| Ağırlık | ≤kg | |||
| Soğutma modu | Zorla soğutma | |||
| Güç faktörü | ≥0,99 | |||
| THD | ≤%5 | |||
| DC çıkışı | –43 ~ –58VDC, –53,5VDC dereceli, maksimum 55A | |||
| Denetleyici | Sinyal giriş portu | 2 x AI(2 ortam sıcaklığı), 8 x DI | ||
| Alarm çıkış portu | 2 x kuru kontak | |||
| İletişim portu | RS485, SNMP | |||
| LCD Ekran | Destekleniyor | |||
| Çevre | İşletim sıcaklık |
-40°C ~ +65°C (tam çıkış 50°C'nin altında) | ||
| Depolama sıcaklığı | -40°C~+70°C | |||
| Çalışma nemi | %5~%95(yoğuşmasız) | |||
| Rakım | 0~3000m(Yükseklik 2000m ila 3000m aralığındaysa, maksimum çalışma Yükseklik 200m arttıkça sıcaklık 1°C azalır.) |
|||

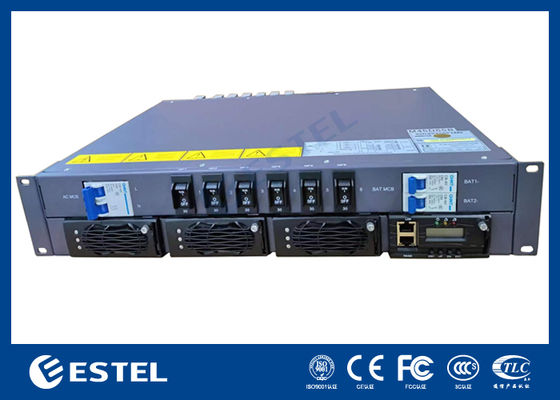

DC48V 90A Redresör Sisteminin Önden Görünümü

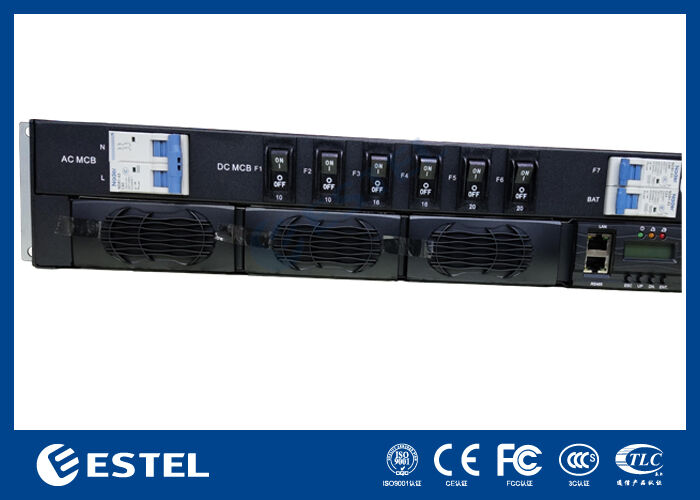

DC48V 90A Redresör Sisteminin Önden Görünümü

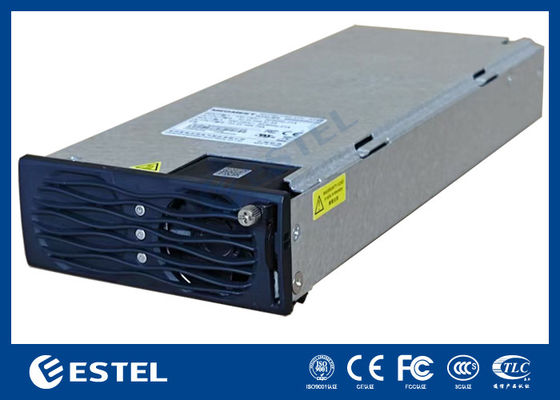

DC48V 90A Güç Sisteminin Doğrultucu Modülü
-
