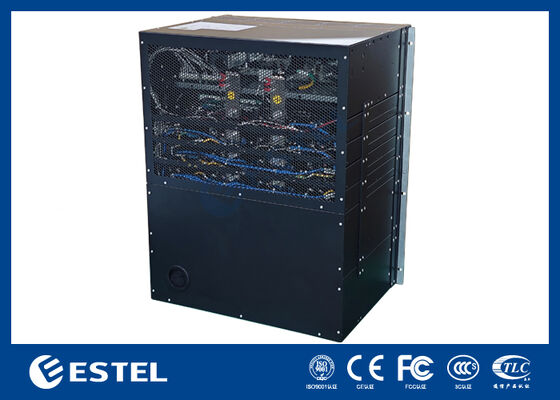

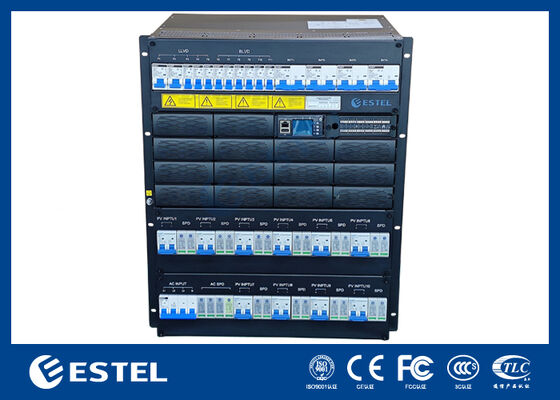

13U Hibrit Enerji 30kW PV Güneş Enerjisi ve 16kW Düzeltme Gücü ile Telekom Gücü Çekirdek

30kW PV Güneş Enerjisi ve 16kW Düzeltme Gücü ile Hibrit Enerji Telekom Gücü Çekirdekleri

1Hibrit Enerji Telekom Gücü Çekirdekinin Tanımlanması

ET48500-H7E413, iletişim ekipmanlarına -48VDC gücü sağlamak için tasarlanmış gömülü bir güç sistemidir, maksimum çıkış akımı 500A'dır.

30kW güneş modülleri ile yapılandırılmıştır ve fotovoltaik enerjiyi sabit bir 48VDC voltajına dönüştürür.Güneş paneli güç üretimi voltajını algılayabilen, ve güneş enerjisinin kullanımını en üst düzeye çıkarmak için modülün maksimum güç girişine ulaşmak için voltaj ve akım değerini izler.

Ayrıca, 380VAC şebeke gücünü sabit bir 48VDC voltajına dönüştüren 16kW düzleyici modülleri ile de yapılandırılmıştır.Ayrıca enerji yedek olarak pil şarj edebilir.

2Hibrit Enerji Telekom Gücü Çekirdekinin Özellikleri

• AC giriş voltajı: 380VAC; her faz için geniş voltaj aralığı: 85VAC ila 300VAC;

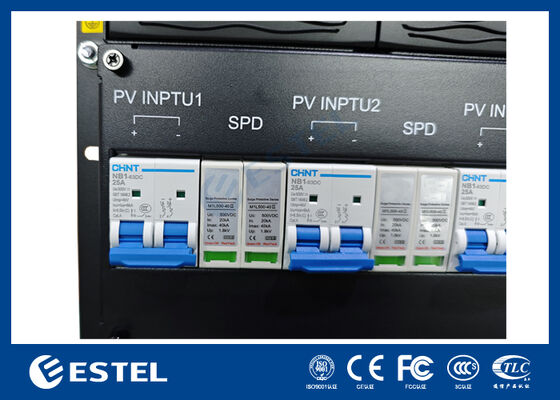

• Geniş PV giriş voltaj aralığı: 120VDC'den 425VDC'ye kadar (Güçlendirme voltajı >160VDC);
• Kapsamlı pil yönetimi fonksiyonları;
• Ağ tabanlı tasarım, 3 × RS485 arayüzleri, 1 × RJ45 arayüzü ayrılmıştır;

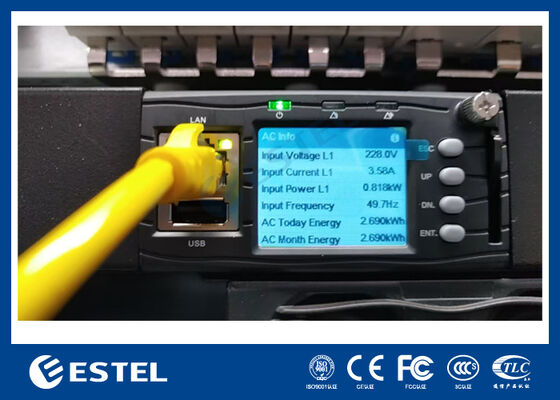

• LCD arayüz ekranı ve düğme işlevini destekler.
• Düzleyici modülleri ve güneş modülleri arasında sıcak değişimi destekler.
• Düzleyici modülünün güç faktörü 0'a kadar.99.

3Sistem Yapılandırması

4Sistem Çalışma İlkeleri

1) AC Güç kaynağı

Değişimsel güç girişi, Değişimsel dağıtım ünitesi üzerinden düzleyici modüllerine verilir ve düzleyici modülleri, Değişimsel gücü -48VDC gücüne dönüştürür.sonra DC güç dağıtım ünitesi aracılığıyla birden fazla yük için güç besler.

2) Fotovoltaik Güç Tedarikçisi

Sistem yeşil güneş enerjisini tanıtıyor. PV modülleri güneş enerjisini -48VDC'ye dönüştürüyor ve doğrudan DC güç dağıtım ünitesine gönderiyor. Yeterli güneş ışığı olduğunda, güneş enerjisini -48VDC'ye dönüştürüyor.Fotovoltaik enerji, yüklere güç sağlamak ve pilleri şarj etmek için ilk öncelikli enerji olarak kullanılacak., enerji tasarrufu ve emisyon azaltımı gerçekleştiriyor.

3) Pil şarj ve boşaltma

AC güç kaynağı normal olduğunda, düzleyici modülleri sadece DC yüklerine güç sağlamaktan başka, pillere şarj akımı da sağlar.Düzleyici modülleri çalışmayı durdurur., ve piller DC yüklerine güç sağlar. AC güç kaynağı geri kazanıldıktan sonra, düzleyici modülleri DC yüklerine güç vermeye başlar,Ayrıca tüketilen gücü doldurmak için pilleri şarj.

4) Akıllı İzleme ve Yönetim

Telekom güç sisteminin "beyni" olarak, izleme modülü, güç sisteminin çeşitli bileşenlerinin çalışma durumunu gerçek zamanlı olarak izler ve buna uygun akıllı kontrolü gerçekleştirir.Eğer herhangi bir anormallik varsa, izleme modülü zamanında alarm sinyalleri rapor eder, böylece güç kaynağının güvenliği ve istikrarı sağlanır.
