6U 36kw Entegre Düzleyici Güç Sistemi Desteği RS485 Online Yönetim
Ürün Detayları
6U 36kw telekom güç sistemi
,Entegre düzleyici güç sistemi
,RS485 yönetilen telekom gücü
6U 36kw Entegre Düzleyici Güç Sistemi Desteği RS485 Online Yönetim
ET48600 48VDC 600A Telekom Gücü Sistemi Ürün Özetleri
6U 36kW Entegre ET48600 DC Rack Güç Sistemi, telekomünikasyon merkezi ofisleri, orta büyük ölçekli veri merkezleri,ve kesintisiz DC gücü gerektiren endüstriyel ortamlarda. Dahili bir devre kesici olmadan tek fazlı 220V AC'den çalışan, kablolama için arka bakır basbarlar kullanır ve ¥43V'den ¥58V'ye kadar ince ayarlanabilir DC çıkışı sağlar.nominal ayar ₹53.5V. 36kW'lık bir en yüksek kapasite ile sistem, geniş bir yük spektrumunda %96'dan fazla dönüşüm verimliliği elde ederek hem elektrik maliyetlerini hem de soğutma talebini düşürür.

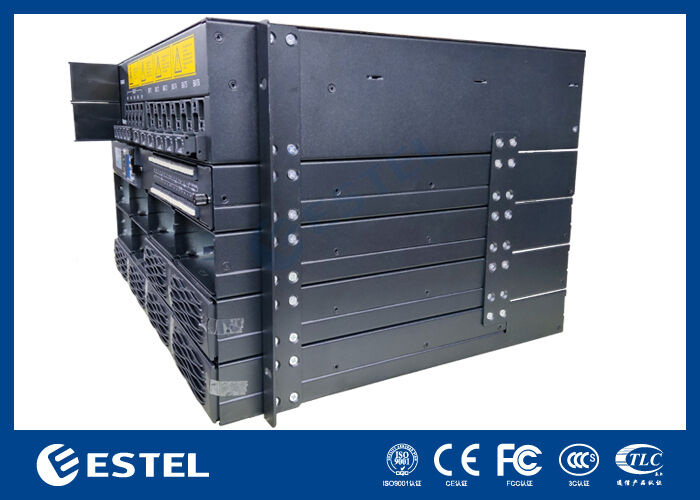

YapıET48600 48VDC 600A Telekom Güç Sistemi
-
6U yüksekliği- Standart 19 inçlik raflara uyabilir.
-
Doğal soğutma- Fan yok, sessiz çalışmak, toz girişi yok
-
Üst giriş ve üst çıkış kabloları️ temiz ön giriş, zemin hendeği gerekmez
-
Ön bakım ve modül sınıfı sıcak değişim- Tüm servis ön taraftan, arka boşluk gerekmez
-
IP20 koruması- İç mekânlar ve barınaklar için güvenli
AC GirişiET48600 48VDC 600A Telekom Güç Sistemi
-
Tek fazlı 220VAC✓ yerleşik devre kesicisi yok
-
Arka bakır bar kablolarıÇoklu kabine sistemleri için doğrudan dağıtım
-
45~65Hz frekans✓ jeneratör ve şebeke uyumlu
DC çıkışıET48600 48VDC 600A Telekom Güç Sistemi
-
-43~-58VDC çıkışı( -53.5VDC)
-
36kW maksimum kapasite12 x 3kW düzleyici modülleri
-
N + 1 işten çıkarma11 modül ile tam çıkış

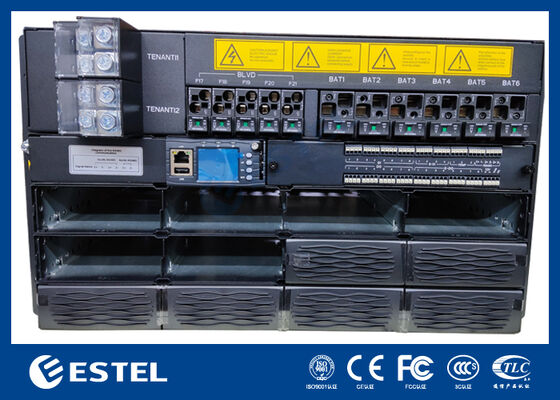

Pil ve Yük DağıtımıET48600 48VDC 600A Telekom Güç Sistemi
-
6 x 125A/1P pil kesicileri6 bağımsız pil akımını destekler.
-
LLVD1 ve LLVD2:300A terminal blokları ‡ dış genişleme dağıtım kutularını bağlar
-
BLVD:3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

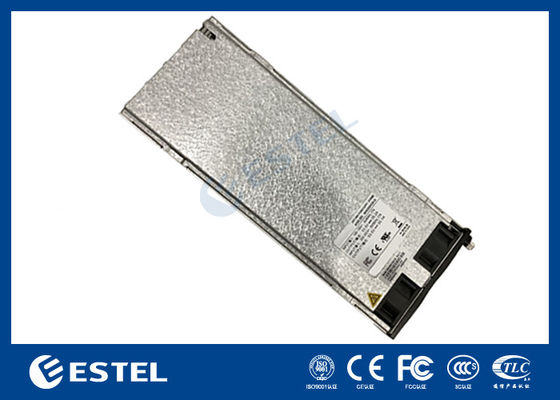

Düzeltme ModülüET48600 48VDC 600A Telekom Güç Sistemi
-
85 ~ 300VAC ultra geniş giriş✓ Şebekenin ciddi düşüşlerinde çalışır
-
>96% verimlilikDüşük ısı, düşük işletme maliyeti
-
1U'da 3000WYüksek güç yoğunluğu
-
-40°C~+75°C çalışma50°C'nin altındaki tam güç
-
Zorla soğutmaÇarşafın doğal soğutmasından bağımsız

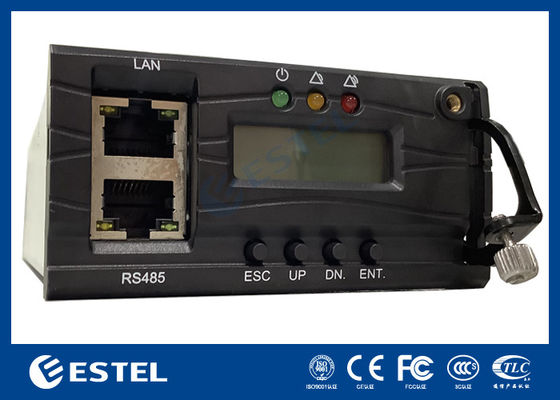

Denetleyici ve I/O tablosuET48600 48VDC 600A Telekom Güç Sistemi
-
3 x AI(okyanus sıcaklığının izlenmesi)
-
8 x DI + 4 x E-DIToplam 12 dijital giriş
-
8 x DO + 8 x E-DOToplamda 16 alarm çıkışı
-
RS485 ve SNMPDöner protokol uzaktan yönetim
-
LCD ekranıYerel durum ve yapılandırma
| Türü | ET48600 | |||
| Sistem | Boyut | 482.0W) *350.0(D) *6U(H) | ||
| Ağırlık | ≤30kg (düzleyiciler olmadan) | |||
| Soğutma modu | Doğal soğutma | |||
| Kurulum modu | 19 inçlik raf üzerine kurulmuştur. | |||
| Kablolama modu | Üst giriş ve üst çıkış | |||
| Bakım modu | Ön bakım, destek modülü sınıfı değişikliği | |||
| Koruma seviyesi | IP20 | |||
| AC Dağıtım |
Girdi modu
|
Bir fazlı 220V devre kesici olmadan, arka bakır bant kabloları | ||
|
Girdi sıklığı |
45~65Hz, nominal değer: 50Hz/60Hz |
|||
| DC Dağıtım |
Çıktı voltajı | -43~-58VDC, nominal değer: -53.5VDC | ||
|
En yüksek kapasite
|
36kw ((12*3kw, N+1 fazlalık) | |||
|
Batarya kesiciler
|
6*125A/1P | |||
| Yük kırıcıları |
LLVD1: 300A terminal bloğu, genişleme dağıtım kutusunu kullanır LLVD2: 300A terminal bloğu, genişleme dağıtım kutusu kullanır BLVD: 3*6A/1PN+1*10A/1PN+1*16A/1PN |
|||
| Düzeltme | Giriş voltajı | 85VAC~300VAC, 220VAC değerli | ||
| Verimlilik | >96% | |||
| İsimlendirilmiş güç | 3000W ((176~300VAC) | |||
| Çalışma sıcaklığı | -40°C~+75°C (tam çıkış 50°C altında) | |||
| Boyut | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| Ağırlık | ≤2kg | |||
| Soğutma modu | Zorla soğutma | |||
| Güç faktörü | ≥ 0.99 | |||
| THD | % ≤ 5 | |||
| DC çıkışı | ¥43 ~ ¥58VDC, ¥53.5VDC, en fazla 55A | |||
| Kontrolör | Model | MC2600 | ||
| Sinyal girişi | 3 AI ((3 ortam ısısı), 8 DI, 4 E-DI | |||
| Alarm çıkışı | 8 DO, 8 E-DO | |||
| RS485 | Desteklenen | |||
| SNMP | Desteklenen | |||
| Görüntüleme modu | LCD | |||
| Çevre | Çalışan sıcaklık |
-40°C ~ +65°C (tam çıkış 50°C altında) | ||
| Depolama sıcaklığı | -40°C~+70°C | |||
| Çalışma nemliği | 5% ~ 95% ((kondensasyonsuz) | |||
| Yükseklik | 0~3000m(Eğer yüksekliği 2000m ile 3000m arasında ise, maksimum çalışma Temperatür, 200m yüksekliğin artmasıyla birlikte 1°C azalır.) |
|||
-
