SNMP RS485 Dış Mekan İletişimi için Özelleştirilmiş Telekom Güç Sistemleri
Ürün Detayları
özel telekom güç sistemi
,SNMP RS232 RS485 güç sistemi
,Dış iletişim güç sistemi
SNMP RS232 RS485 Dış Mekan İletişimi için Özelleştirilmiş Telekom Güç Sistemleri
30kw BTS Kabin DC Güç Sistemine Genel Bakış
ET48500 DC raf güç sistemi, kesintisiz DC gücünün tartışılmaz olduğu temel telekomünikasyon merkezleri, kurumsal sınıf veri merkezleri ve endüstriyel alanlar için özel olarak tasarlanmış, yüksek yoğunluklu, taşıyıcı düzeyinde bir güç dönüştürme çözümüdür. Arka bakır baralar aracılığıyla tek fazlı 220VAC girişi kabul eder (dahili devre kesici olmadan) ve –43VDC ile –58VDC arasında ayarlanabilen, nominal olarak –53,5VDC'ye ayarlanmış regüle edilmiş bir DC çıkışı sağlar. Tam 30kW çıkışa ölçeklendirilebilen sistem, çalışma aralığı boyunca %96'nın üzerinde dönüşüm verimliliğine ulaşarak enerji israfının azaltılmasına ve toplam sahip olma maliyetinin düşürülmesine yardımcı olur.
Tamamen modüler ve hataya dayanıklı bir platform üzerine inşa edilen sistem, N+1 veya gelişmiş yedeklilik yapılandırmalarında on adede kadar 3000 W doğrultucu modülünü destekler. Çalışırken değiştirilebilir modüllerin her biri 2 kg'dan daha hafiftir ve aktif güç faktörü düzeltmesi (≥0,99) ve düşük toplam harmonik distorsiyon (THDi ≤%5) ile birlikte basınçlı hava soğutmasını kullanarak hem şebeke stabilitesini hem de yüksek kaliteli DC çıkışını sağlar. Tüm düzenek, standart 19 inçlik kabinlere aletsiz entegrasyon için tasarlanmış 6U'luk bir kasanın içinde yer alır. Ön taraftan erişim hızlı modül değişimi ve servis imkanı sağlarken, arka taraftaki bakır baralar temiz, yüksek akımlı kablolamayı destekler. IP20 dereceli muhafaza, kurulum ve çalıştırma sırasında temel mekanik koruma sağlar.
Uygulama Senaryoları30kw BTS Kabinet DC Güç Sistemi
-
5G Makro Baz İstasyonları
-
5G Mikro Baz İstasyonları
-
4G LTE Baz İstasyonları
-
Dağıtılmış Anten Sistemleri (DAS)
-
Uzak Radyo Birimleri (RRU) / Temel Bant Birimleri (BBU)
-
Telekom Merkez Ofisleri
30kw BTS Kabinet DC Güç Sisteminin Özellikleri
-
AC girişi: 220V tek fazlı, 45–65Hz
-
AC SPD'si: 20/40kA, 8/20μs
-
DC çıkışı: -53,5VDC, maksimum 30kW
-
Doğrultucu modülü: 10 x 3kW, N+1 yedeklilik,%96 verimlilik
-
Pil MCB'si: 4 adet 125A/1P
-
DC SPD'si: 10/20kA, 8/20μs
-
LLVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| Tip | ET48500 | |||
| Sistem | Boyut | 482,0(G)*350,0(D)*6U(Y) | ||
| Ağırlık | ≤31kg (doğrultucular olmadan) | |||
| Soğutma modu | Doğal soğutma | |||
| Kurulum modu | 19 inç rafa monte edilir | |||
| Kablolama modu | Üst giriş ve üst çıkış | |||
| Bakım modu | Ön bakım, destek modülü kademe değişikliği | |||
| Koruma seviyesi | IP20 | |||
| klima Dağıtım |
Giriş modu
|
Tek fazlı 220V devre kesicisiz, arka bakır bara kablolaması | ||
|
Giriş frekansı |
45~65Hz, nominal değer: 50Hz/60Hz |
|||
|
AC SPD |
20kA/40kA, 8/20μs | |||
| DC Dağıtım |
Çıkış voltajı | -43~-58VDC, nominal değer: -53.5VDC | ||
| Maksimum kapasite | 30kw(10*3000w, N+1 yedeklilik) | |||
| Akü kesiciler | 4*125A/1P | |||
| Yük kesiciler |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| DC SPD | 10kA/20kA, 8/20μs | |||
| Doğrultucu | Giriş voltajı | 85VAC~300VAC, nominal 220VAC | ||
| Yeterlik | >%96 | |||
| Nominal güç | 3000W(176~300VAC) | |||
| Çalışma sıcaklığı | -40°C~+75°C (tamamen çıkış 50°C'nin altında) | |||
| Boyut | 106,5 mm(G)×286 mm(D)×41,5 mm(1U/Y) | |||
| Ağırlık | ≤2kg | |||
| Soğutma modu | Zorla soğutma | |||
| Güç faktörü | ≥0,99 | |||
| THD | ≤%5 | |||
| DC çıkışı | –43 ~ –58VDC, –53,5VDC dereceli, maksimum 55A | |||
| Denetleyici | Sinyal girişi | 4 AI(3 ortam sıcaklığı, 1 nem), 8 DI | ||
| Alarm çıkışı | 8 kuru kontak | |||
| RS232 | Evet | |||
| RS485 | Evet | |||
| SNMP | Evet | |||
| Ekran modu | LCD | |||
| Çevre | İşletim sıcaklık |
-40°C ~ +65°C (tam çıkış 50°C'nin altında) | ||
| Depolama sıcaklığı | -40°C~+70°C | |||
| Çalışma nemi | %5~%95(yoğuşmasız) | |||
| Rakım | 0~3000m(Yükseklik 2000m ila 3000m aralığındaysa, maksimum çalışma Yükseklik 200m arttıkça sıcaklık 1°C azalır.) |
|||

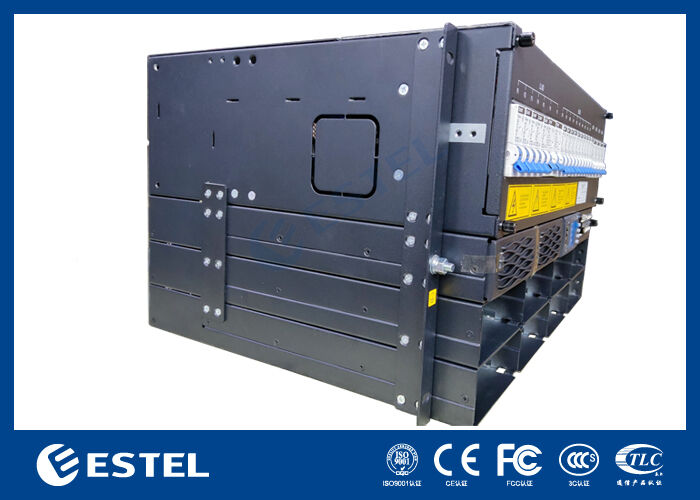

30kw BTS Kabinet DC Güç Sisteminin Detayları

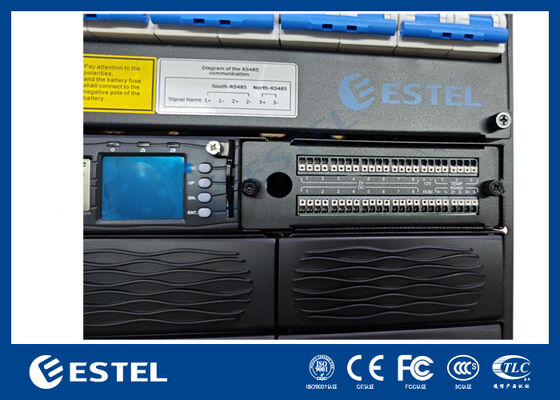

30kw BTS Kabin DC Güç Sisteminin I/O Kartı

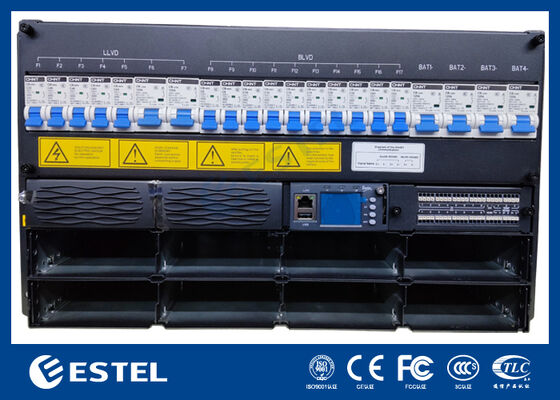

30kw BTS Kabin DC Güç Sisteminin Güç Stutaları
-
