RS485 Uzaktan İzleme ile DC48V 3U BTS Telekom Düzeltme Sistemleri
Ürün Detayları
DC48V telekom düzleyici sistemi
,300A telekom güç sistemi
,RS485 uzaktan izleme düzleyici
RS485 Uzaktan İzlemeli DC48V 3U BTS Telekom Redresör Sistemleri

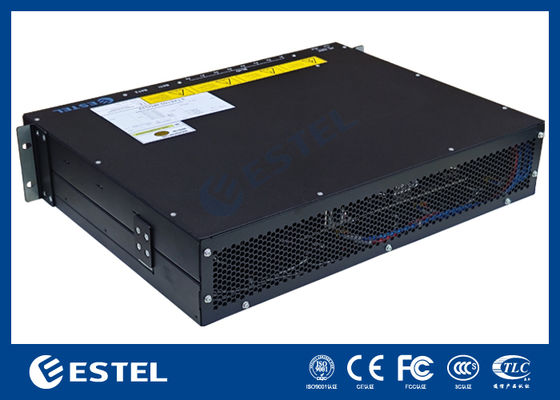

3U BTS Telekom Doğrultucu Sistemi Ürüne Genel Bakış
ET48300-M5E63, ESTEL tarafından geliştirilen bir DC raf güç sistemidir ve özellikle telekomünikasyon altyapısı, veri merkezi işlemleri ve güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar için tasarlanmış yüksek kapasiteli, esnek bir DC güç çözümü sağlar. 380VAC'yi kabul eder (tek fazlı ve üç fazlı için uyumlu) ve –53,5VDC nominal çalışma noktasıyla –43VDC ila –58VDC arasında ayarlanabilen kararlı bir DC çıkışı sağlar. Maksimum 18kW çıkış kapasitesi sunan bu sistem, yüksek talep gören kurulumları güvenilir bir şekilde desteklerken %96'yı aşan güç dönüşüm verimliliğine ulaşır.
DC dağıtım paneli 1*250A akü devre kesicileriyle donatılmıştır ve güvenli ve esnek güç yönetimi için LLVD ve BLVD işlevselliğini içerir. Sistem zekası, 3 analog sensör girişi, 7 dijital durum girişi ve 6 yapılandırılabilir kuru kontak alarm rölesi içeren özel bir kontrol cihazı tarafından sağlanır. Uzaktan izleme ve yönetim, RS232/485 ve SNMP arayüzleri aracılığıyla etkinleştirilirken entegre LCD ekran, yerel durumun görüntülenmesine ve yapılandırılmasına olanak tanır.
Klima Şartnamesi3U BTS Telekom Doğrultucu Sistemi
Giriş modu:380VAC, hem tek fazlı hem de üç fazlı konfigürasyonlarla uyumlu
Giriş frekansı:45Hz - 65Hz (50Hz/60Hz olarak derecelendirilmiştir)
DC Şartname3U BTS Telekom Doğrultucu Sistemi
Çıkış voltajı:-43V ila -58VDC (-53,5VDC olarak derecelendirildi)
Maksimum kapasite:18kW (6 x 3kW doğrultucu modül, N+1 yedeklilik)
Pil kesici:1x250A
Yük kesiciler3U BTS Telekom Doğrultucu Sistemi
LLVD:1 x <125A/1PN (ayrılmış)
BLVD:6 x ≤63A/1PN + 2 x ≤125A/1PN (ayrılmış)

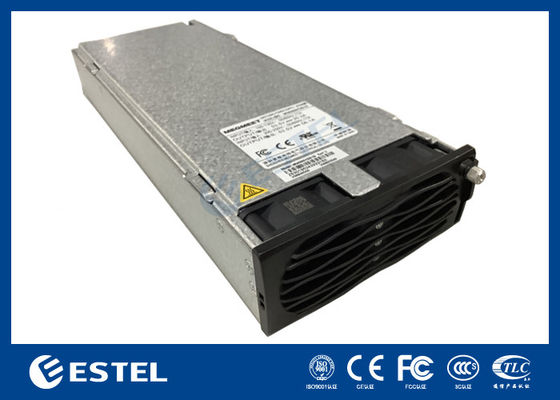

Doğrultucu Modülü3U BTS Telekom Doğrultucu Sistemi
Giriş voltajı:85VAC ~ 300VAC (220VAC olarak derecelendirilmiştir)
Yeterlik:>%96
Anma gücü:3000W (176~300VAC)
Soğutma modu:Zorla soğutma
Güç faktörü:≥0,99
TH:≤%5
DC çıkışı:-43 ~ -58VDC (-53,5VDC olarak değerlendirildi), maksimum 55A
| Tip | ET48300-M5E63 | |||
| Sistem | Boyut | 482,6(G)*350,0(D)*3U(Y) | ||
| Ağırlık | ≤15kg (doğrultucular olmadan) | |||
| Soğutma modu | Doğal soğutma | |||
| Kurulum modu | 19 inçlik rafa veya kabinin içine monte edilir | |||
| Kablolama modu | Üst giriş ve üst çıkış | |||
| Bakım modu | Ön bakım, destek modülü kademe değişikliği | |||
| Koruma seviyesi | IP20 | |||
| klima Dağıtım |
Giriş modu | 380VAC, tek fazlı ve üç fazlı uyumlu | ||
| Giriş frekansı | 45~65Hz, nominal değer: 50Hz/60Hz | |||
| DC Dağıtım |
Çıkış voltajı | -43~-58VDC, nominal değer: -53.5VDC | ||
| Maksimum kapasite | 18kW(6*3kw, N+1 yedeklilik) | |||
| Akü kesiciler | 1*250A | |||
| Yük kesiciler |
LLVD: 1*<125A/1PN(ayrılmış) BLVD: 6*≤63A/1PN+2*≤125A/1PN(ayrılmış) |
|||
| Doğrultucu | Giriş voltajı | 85VAC~300VAC, nominal 220VAC | ||
| Yeterlik | >%96 | |||
| Nominal güç | 3000W(176~300VAC) | |||
| Çalışma sıcaklığı | -40°C~+75°C (tamamen çıkış 50°C'nin altında) | |||
| Boyut | 106,5 mm(G)×286 mm(D)×41,5 mm(1U/Y) | |||
| Ağırlık | ≤2kg | |||
| Soğutma modu | Zorla soğutma | |||
| Güç faktörü | ≥0,99 | |||
| THD | ≤%5 | |||
| DC çıkışı | –43 ~ –58VDC, –53,5VDC dereceli, maksimum 55A | |||
| Denetleyici | Sinyal girişi | 3 AI (3 ortam sıcaklığı), 7 DI | ||
| Alarm çıkışı | 6 kuru kontak | |||
| İletişim portu | RS232/485, SNMP | |||
| Ekran modu | LCD | |||
| Çevre | İşletim sıcaklık |
-40°C ~ +65°C (tam çıkış 50°C'nin altında) | ||
| Depolama sıcaklığı | -40°C~+70°C | |||
| Çalışma nemi | %5~%95(yoğuşmasız) | |||
| Rakım | 0~3000m(Yükseklik 2000m ila 3000m aralığındaysa, maksimum çalışma Yükseklik 200m arttıkça sıcaklık 1°C azalır.) |
|||
3U BTS Telekom Redresör Sisteminin Yapısı
-
