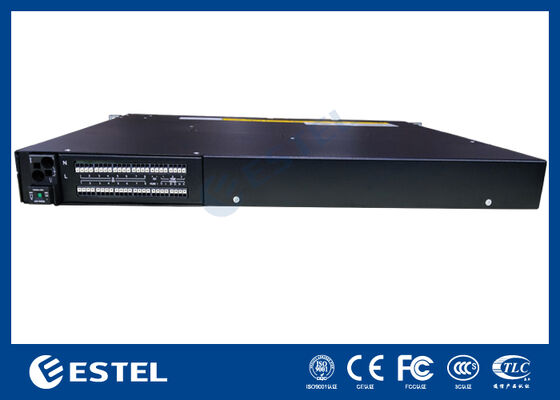

Uzaktan Yönetim ve Kontrole Sahip Telekomünikasyon için Telekom Redresör Sistemi

Ürüne Genel Bakış

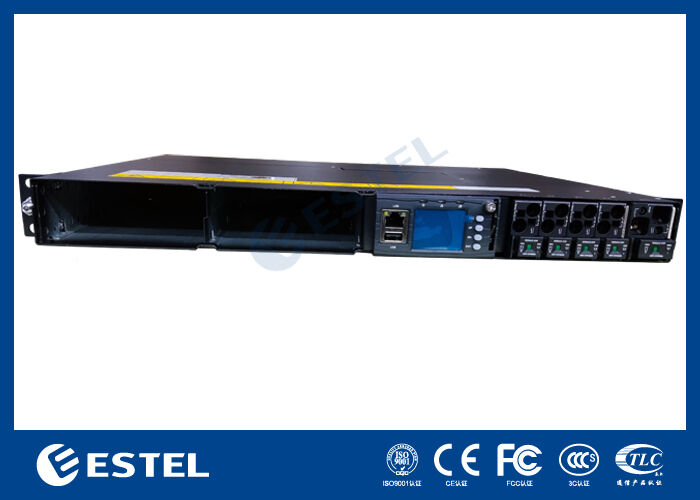

ET4860-M3J21 DC raf güç sistemi, telekomünikasyon altyapısı, veri merkezi operasyonları ve güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar için özel olarak tasarlanmış yüksek kapasiteli, dayanıklı bir DC güç çözümü sunar. 220VAC tek fazlı girişi kabul eder ve –43VDC ile –58VDC arasında ayarlanabilen, nominal çalışma noktası –53.5VDC olan kararlı bir DC çıkışı sağlar. 6kw'lık maksimum çıkış kapasitesi sunan bu sistem, %96'yı aşan güç dönüşüm verimliliği elde ederken, yüksek talep gören kurulumları güvenilir bir şekilde destekler.

Modüler ve yedekli bir tasarıma sahip olan sistem, N+1 yedeklilik için yapılandırılmış, her biri 2 kg'dan hafif olan kompakt modüllerle 2*3000W'a kadar redresör modülünü destekler. Redresörler, cebri hava soğutma kullanır, neredeyse birim güç faktörü (≥0.99) elde eder ve verimli ve temiz güç dönüşümü için düşük toplam harmonik bozulmayı (THDi ≤5%) korur. Önden erişim bakımı, üst panel kablolaması ve IP20 koruması ile 6U rafa monte edilebilir şasi, operasyonel güvenliği, servis kolaylığını ve standart 19 inç kabinlere doğrudan entegrasyonu vurgular.

Sistem

• Boyut: 482.0(G) × 350.0(D) × 1U(Y)

• Ağırlık: ≤10kg (redresörler hariç)

• Soğutma modu: Doğal soğutma

• Kurulum modu: 19 inç rafa veya kabin içine monte edilir

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, modül derecesi değişimi desteği

• Koruma seviyesi: IP20

AC Dağıtımı

• Giriş modu: 220VAC tek fazlı, 63A/1PN

• Giriş frekansı: 45–66Hz, nominal değer: 50Hz/60Hz

DC Dağıtımı

• Çıkış gerilimi: –43 ~ –58VDC, nominal değer: –53.5VDC

• Maksimum kapasite: 6kW(2*3kw, N+1 yedeklilik)

• Akü kesicileri: 1*100A/1PN

• Yük kesicileri: BLVD: 2*32A/1PN+2*63A/1PN

Redresör

• Giriş gerilimi: 85VAC ~ 300VAC, nominal 220VAC

• Verimlilik: >%96

• Nominal güç: 3000W (176–300VAC)

• Çalışma sıcaklığı: –40℃ ~ +75℃ (50℃ altında tam çıkış)

• Boyut: 106.5mm(G) × 286mm(D) × 41.5mm(Y) (1U/Y)

• Ağırlık: ≤2kg

• Soğutma modu: Cebri soğutma

• Güç faktörü: ≥0.99

• THD: ≤%5

• DC çıkışı: –43 ~ –58VDC, nominal –53.5VDC, maksimum 55A

Kontrolör

• Model: MC2900

• Sinyal girişi: 4 AI (3 ortam sıcaklığı, 1 nem), 8 DI

• Alarm çıkışı: 8 kuru kontak

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: –40℃ ~ +65℃ (50℃ altında tam çıkış)

• Saklama sıcaklığı: –40℃ ~ +70℃

• Çalışma nemi: %5 ~ %95 (yoğuşmasız)

• Rakım: 0 ~ 3000m (Rakım 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.)
