Uzaktan Yönetim ve Kontrollü Telekom için Telekom Doğrultucu Sistemi

Ürüne Genel Bakış

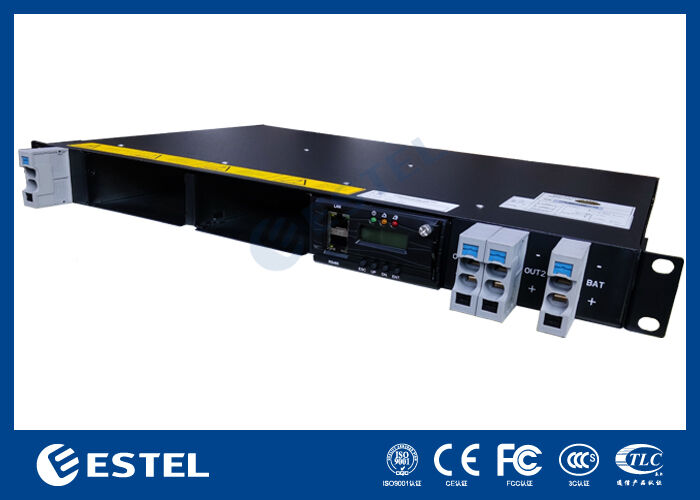

ET4860-M3I21DC raf güç sistemi, telekomünikasyon altyapısı, veri merkezi operasyonları ve güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar için özel olarak tasarlanmış, yüksek kapasiteli, dayanıklı bir DC güç çözümüdür. 220VAC tek fazlı girişi kabul eder ve –43VDC ile –58VDC arasında ayarlanabilen, nominal çalışma noktası –53.5VDC olan kararlı bir DC çıkışı sağlar. 6kw'lık maksimum çıkış kapasitesi sunan bu sistem, %96'yı aşan güç dönüşüm verimliliği elde ederken, yüksek talep gören kurulumları güvenilir bir şekilde destekler.

Modüler ve yedekli bir tasarıma sahip olan sistem, her biri 2 kg'dan daha hafif olan kompakt modüllerle, N+1 yedeklilik için yapılandırılmış 2*3000W'a kadar doğrultucu modülünü destekler. Doğrultucular, zorlamalı hava soğutma kullanır, neredeyse birim güç faktörü (≥0.99) elde eder ve verimli ve temiz güç dönüşümü için düşük toplam harmonik bozulmayı (THDi ≤%5) korur. Önden erişimli bakım, üst panel kablolaması ve IP20 koruma sınıfı ile 6U rafa monte edilebilir şasi, operasyonel güvenliği, servis kolaylığını ve standart 19 inç kabinlere kolay entegrasyonu vurgular.

Sistem

• Boyutlar: 482.0(G) × 350.0(D) × 1U(Y)

• Ağırlık: ≤10kg (doğrultucular hariç)

• Soğutma modu: Doğal soğutma

• Kurulum modu: 19 inç rafa veya kabin içine monte edilir

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Önden bakım, modül seviyesi değişimi desteği

• Koruma seviyesi: IP20

AC Dağıtımı

• Giriş modu:220VAC tek fazlı

• Giriş frekansı: 45–66Hz, nominal değer: 50Hz/60Hz

DC Dağıtımı

• Çıkış gerilimi: –43 ~ –58VDC, nominal değer: –53.5VDC

• Maksimum kapasite:6kW(2*3kw, N+1 yedeklilik)

• Akü kesicileri: 1U geçmeli terminal*2

• Yük kesicileri: BLVD:1U geçmeli terminal*2

Doğrultucu

• Giriş gerilimi:85VAC ~ 300VAC, nominal 220VAC

• Verimlilik: >%96

• Nominal güç: 3000W (176–300VAC)

• Çalışma sıcaklığı: –40℃ ~ +75℃ (50℃ altında tam çıkış)

• Boyutlar: 106.5mm(G) × 286mm(D) × 41.5mm(Y) (1U/Y)

• Ağırlık: ≤2kg

• Soğutma modu: Zorlamalı soğutma

• Güç faktörü: ≥0.99

• THD: ≤%5

• DC çıkışı: –43 ~ –58VDC, nominal –53.5VDC, maksimum 55A

Kontrolcü

• Sinyal girişi: 3 AI (3 ortam sıcaklığı), 7 DI

• Alarm çıkışı: 6 kuru kontak

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: –40℃ ~ +65℃ (50℃ altında tam çıkış)

• Depolama sıcaklığı: –40℃ ~ +70℃

• Çalışma nemi: %5 ~ %95 (yoğuşmasız)

• Rakım: 0 ~ 3000m (Rakım 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.)
