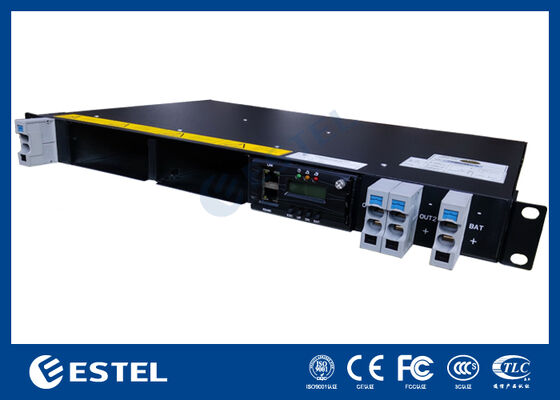

1U Rack Mount Integrated DC Power System with Dual Rectifier Slots Monitoring Unit RS485 veya LAN Interface
Ürün Detayları
1U raklı DC güç sistemi
,çift doğrultucu yuvaları güç sistemi
,RS485 LAN arayüzü güç sistemi
Çift Doğrultucu Yuvalı İzleme Ünitesi RS485 veya LAN Arayüzü ile 1U Raf Montajlı Entegre DC Güç Sistemi
Genel bakış1U Raf Montajlı Entegre DC Güç Sistemi
Bu1U yüksek rafa monte entegre DC güç sistemikompakt, yüksek verimli ve uzaktan izlenen güç dağıtımı gerektiren uygulamalar için tasarlanmıştır. Güç giriş terminallerini, çift doğrultucu yuvalarını, çıkış bağlantı noktalarını, akü bağlantısını, izleme arayüzünü ve sinyal IO'yu tek bir kasada birleştirir.
Ünite telekom baz istasyonları, küçük ölçekli veri merkezleri ve dağıtılmış enerji dolapları için idealdir. Uzaktan iletişimi ve esnek IO genişletmeyi desteklerken kararlı -48VDC çıkışı sağlar.
Özellikler1U Raf Montajlı Entegre DC Güç Sistemi
1U Kompakt Tasarım
Yalnızca 1U yüksekliğindeki standart 19 inç raflara uyar, kısıtlı alan içeren kurulumlar için mükemmeldir.
Çift Çalışırken Değiştirilebilir Doğrultucu Yuvası
Yedeklemeyi veya yük genişletmeyi destekleyen iki doğrultucu modülü (biri fotoğrafta yüklü) barındırır.

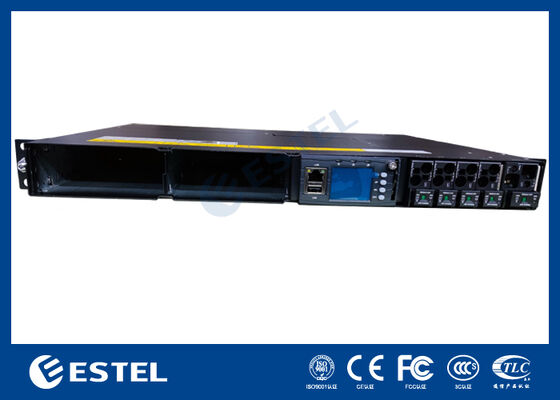

Entegre İzleme Paneli
Sistem durumu, voltaj/akım ekranı ve yerel konfigürasyon için düğmelere sahip, öne monteli LED ekran.
Çoklu Protokol İletişimi
Şununla donatılmıştır:LAN (Ethernet)VeRS485NMS/BMS ile entegrasyon için SNMP veya Modbus'u destekleyen bağlantı noktaları.
Çoklu Çıkış Bağlantıları
Ön tarafyüksek akım DC çıkış terminalleri(örn. OUT1+, OUT1–) güvenilir yük bağlantısı için fiş tipi konnektörlere sahiptir.
Kapsamlı IO Terminal Bloğu
Arka taraftaki terminal bloğuDI/DO,sıcaklık sensörü,akü voltajı, VeSPD (aşırı gerilim koruma cihazı)izleme noktaları.
Topraklama ve Güvenlik Etiketleri
Güvenlik uyumluluğu ve saha bakımı kolaylığı için net yüksek voltaj ve topraklama sembolleri.
1U Raf Montajlı Entegre DC Güç Sistemi için Ürün Avantajları
Son Derece Entegre
Güç dönüştürme, kontrol, izleme ve korumayı tek bir ünitede birleştirir.
Uzaktan ve Yerel İzleme
LCD aracılığıyla yerel olarak veya RS485/LAN arayüzü aracılığıyla uzaktan erişilebilir.
Kolay Bakım ve Genişletme
Takılabilir redresörler ve öne bakan bağlantılar hızlı kurulum ve sorun gidermeye olanak tanır.
Esnek Dağıtım
Kule monteli dolaplar, dış mekan 5G muhafazaları veya mikro veri merkezi UPS sistemleri için uygundur.
Uygun Maliyetli ve Modüler
İlk başta yalnızca bir redresörle ölçeklenebilir, daha sonra ihtiyaç duyulduğunda ikiye genişletilebilir.
Teknik Özellikler1U Raf Montajlı Entegre DC Güç Sistemi
|
Öğe |
Şartname |
|
Form Faktörü |
1U, 19" rafa monte |
|
Doğrultucu Yuvaları |
2 (çalışırken değiştirilebilir, 1'i resimde bulunur) |
|
Çıkış Gerilimi |
-48VDC (nominal) |
|
Giriş Gerilimi |
90–290VAC (doğrultucu spesifikasyonuna göre) |
|
DC Çıkış Terminalleri |
Yüksek akım OUT1+ / OUT1– (x2 set) |
|
İzleme Arayüzü |
LCD + düğmeleri (ESC, UP, DN, ENT) |
|
İletişim Bağlantı Noktaları |
LAN (RJ45), RS485 |
|
Sinyal GÇ |
DI/DO, sıcaklık, akü voltajı, SPD sinyalleri |
|
Soğutma |
Doğal veya zorlanmış konveksiyon (yapılandırmaya bağlı olarak) |
|
Topraklama |
Ön topraklama noktası + güvenlik işaretleri |
|
Tipik Güç Değeri |
1,5kW – 3kW (doğrultucu yuvası başına, modüle bağlıdır) |
Uygulama Senaryoları
5G/4G Telekom Baz İstasyonları
Pil Yedekleme Sistemi Kontrolü
Mikro Veri Merkezleri
Endüstriyel Ağ Kenar Düğümleri
Akıllı Trafik Kontrol Kabinleri
Uzaktan İzleme Barınakları
Çözüm
Bu 1U DC güç sistemi, zorlu telekomünikasyon ve endüstriyel ortamlarda güvenilir -48VDC güç kaynağı için kompakt ama güçlü bir çözüm sunar. Entegre izleme, modüler doğrultucu desteği ve kapsamlı IO ile modern dağıtılmış güç sistemleri için geleceğe hazır bir çözümdür.
-
