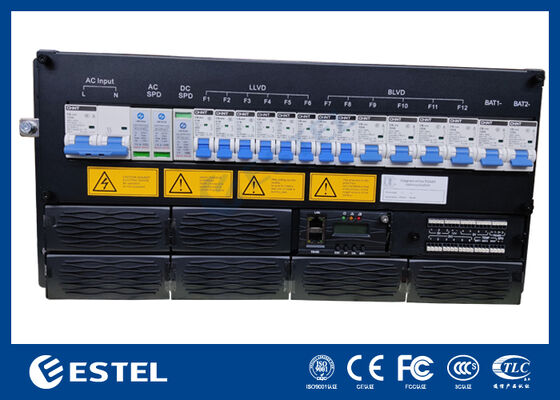

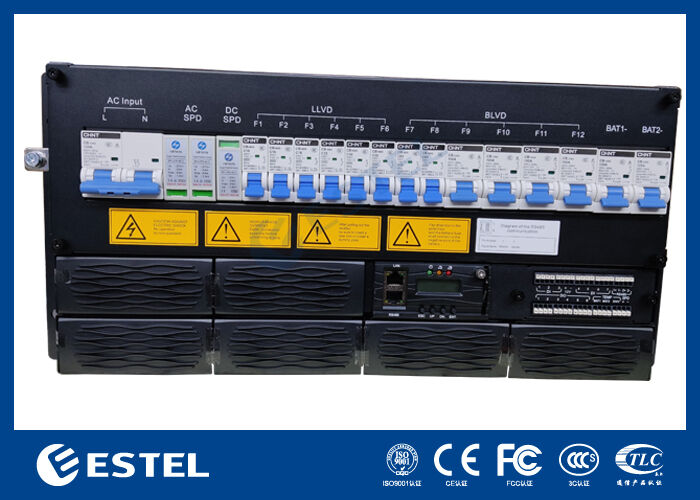

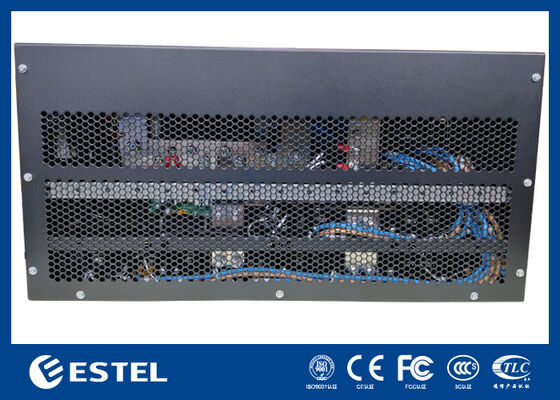

18kW Rack-Mount DC Telekom Gücü Sistemi, Telekom için Modül Düzeltme Sistemi, >96% Yüksek Verimlilik

Ürün Genel Görünümü

18kW raf monteli DC güç sistemi, güvenilir DC kaynağı gerektiren telekom ağları, veri merkezleri ve endüstriyel tesisler için tasarlanmış yüksek kapasiteli bir çözümdür.220V tek fazlı girişi destekler., sabit bir çıkış sağlayan 43-58VDC ₹53.5VDC nominal değeri ile. 18kW maksimum kapasite ile,Bu sistem, % 96'dan fazla verimliliği korurken büyük ölçekli uygulamalar için yeterli gücü sağlar..

Sistem, her biri 3000W'lık ve ağırlığı ≤2kg'lık 6 düzleyici modülüne kadar ((N + 1 redundansi) entegre eder.99, ve THD ≤5%, temiz ve istikrarlı DC güç dönüşümünü sağlar. Ön bakım, üst kablo giriş ve IP20 koruması ile tasarım, güvenliği, servis kabiliyetini,ve 19 inçlik raflara entegre etme kolaylığı.

DC dağıtımı 2*125A pil kesicileri ve 1*LLVD & 1*BLVD içerirAkıllı denetleyici 3 analog giriş, 7 dijital giriş, 6 kuru temas alarmı ve RS232/485 ve SNMP üzerinden uzaktan iletişimi destekler.Yerel izleme bir LCD ekran ile etkinleştirilir..

Zorlu ortamlar için inşa edilen ünite, 40 ° C'den + 65 ° C'ye kadar çalışır, kondansiyon yapmayan nemin% 5-95'ine dayanır ve 3000m'ye kadar yükseklikte istikrarlı bir işlevi sürdürür.Modüler mimarisi ve sağlam performansı ile, 18kW 5U DC güç sistemi, ölçeklenebilir ve güvenilir enerji çözümleri gerektiren kritik altyapılar için ideal bir seçimdir.

Sistem

• Boyut: 482.0 ((W) × 350.0 ((D) × 5U ((H)

• Ağırlık: ≤25kg (düzleştiriciler olmadan)

• Soğutma modu: Doğal soğutma

• Kurulum şekli: 19 inçlik raf veya dolap içinde kurulur

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, destek modülü sınıfı değişikliği

• Koruma seviyesi: IP20

AC dağılımı

• Girdi modu:220V tek fazlı

• Giriş frekansı: 4566Hz, nominal değeri: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC Dağıtım

• Çıktı voltajı: 43 ~ 58VDC, nominal değeri: 53.5VDC

• Maksimum kapasite: 18kW6*3kw, N+1 fazlalık)

• Pil kesici: 2*125A

• Yük kırıcıları:

• LLVD1: 3*16A/1P+3*32A/1P;

• BLVD:2*63A/1P+4*100A*1P

• DC SPD: 10kA, 8/20μs

Düzeltme

• Giriş voltajı:380VAC üç fazlı

• Verimlilik: >96%

• İsimlendirilmiş güç: 3000W (176~300VAC)

• Çalışma sıcaklığı: ∼40°C ~ +75°C (tam çıkış 50°C'nin altında)

• Boyut: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• Ağırlık: ≤2kg

• Soğutma modu: Zorla soğutma

• Güç faktörü: ≥0.99

• THD: ≤5%

• DC çıkışı: ′′43 ~ ′′58VDC, ′′53.5VDC, en fazla 55A

Kontrolör

• Sinyal girişi: 3 AI (2 pil temp., 1 ortam temp), 7 DI

• Alarm çıkışı: 6 kuru temas

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: 40 °C ~ + 65 °C (tam çıkış 50 °C'nin altında)

• Depolama sıcaklığı: 40 °C ~ + 70 °C

• Çalışma nemliği: 5% ~ 95% (kondensasyonsuz)

• Yükseklik: 0 ~ 3000m (Yükseklik 2000m ila 3000m aralığında ise, maksimum çalışma sıcaklığı, yükseklik 200m arttıkça 1°C azalır.)
