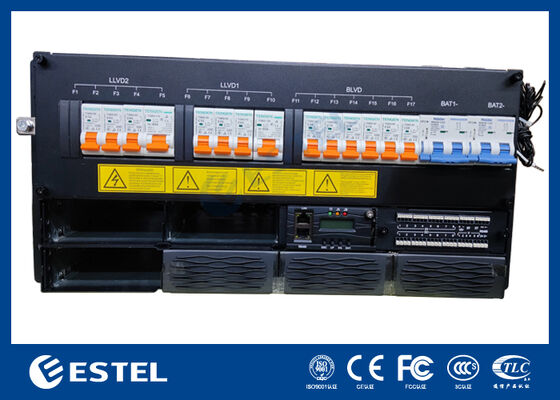

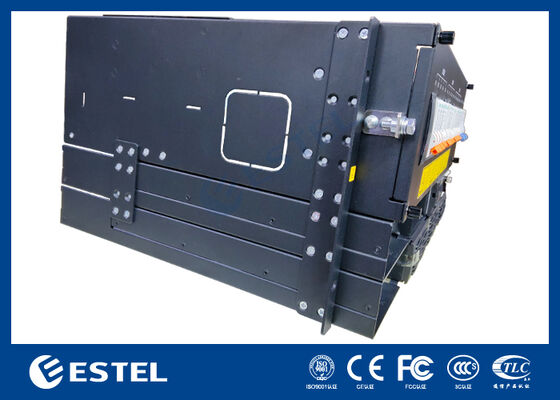

18kW RACK Tipi DC Telekom Güç Sistemi, Telekom için Modül Redresör Sistemi, >%96 Yüksek Verimlilik

Ürüne Genel Bakış

18kW RACK tipi DC güç sistemi, güvenilir DC beslemesi gerektiren telekom ağları, veri merkezleri ve endüstriyel tesisler için tasarlanmış yüksek kapasiteli bir çözümdür. 380VAC üç fazlı girişi destekler ve –43 ila –58VDC arasında kararlı bir çıkış sağlar, nominal değeri –53.5VDC'dir. Maksimum 18kW kapasiteye sahip bu sistem, %96'nın üzerinde verimlilik sağlarken, büyük ölçekli uygulamalar için yeterli güç sağlar.

Sistem, her biri 3000W değerinde ve ≤2kg ağırlığında olan 6 adede kadar redresör modülü (N+1 yedeklilik) entegre eder. Bu modüller, temiz ve kararlı DC güç dönüşümü sağlayan zorlamalı soğutma, yüksek güç faktörü ≥0.99 ve THD ≤%5 özelliklerine sahiptir. Ön bakım, üst kablo girişi ve IP20 koruması ile tasarım, güvenliği, servis kolaylığını ve 19 inç RACK'lere kolay entegrasyonu önceliklendirir.

DC dağıtımı, esnek ve güvenli yük yönetimi sağlayan 2*80A/2P akü kesicileri ve 2*LLVD & 1*BLVD içerir. Akıllı kontrolör, 2 analog giriş, 8 dijital giriş, 8 kuru kontak alarmı ve RS232/485 ve SNMP aracılığıyla uzaktan iletişim desteği sunar. Yerel izleme, bir LCD ekran aracılığıyla etkinleştirilir.Zorlu ortamlar için üretilen ünite, –40℃ ila +65℃ arasında çalışır, %5–95 yoğuşmasız nem oranına dayanır ve 3000m'ye kadar yüksekliklerde kararlı çalışmayı sürdürür. Modüler mimarisi ve sağlam performansı ile 18kW 5U DC güç sistemi, ölçeklenebilir ve güvenilir enerji çözümleri gerektiren kritik altyapı için ideal bir seçimdir.

Sistem

Boyutlar: 482.0(G) × 350.0(D) × 5U(Y)

• Ağırlık: ≤30kg (redresörler hariç)

• Soğutma modu: Doğal soğutma

• Kurulum modu: 19 inç RACK'e veya kabin içine monte edilir

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, modül sınıfı değişimi desteği

• Koruma seviyesi: IP20

• AC Dağıtımı

Giriş modu:

• 380VAC üç fazlıVerimlilik: >%96

• AC SPD: 20kA/40kA, 8/20μs

• DC Dağıtımı

Çıkış gerilimi: –43 ~ –58VDC, nominal değer: –53.5VDC

• Maksimum kapasite: 18kW(

• 6*3kw, N+1 yedeklilik)Akü kesicileri: 2*80A/2P

• Yük kesicileri:

• LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P; LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P

• ; BLVD:

• 4*10A/1P+2*20A/1PDC SPD: 10kA, 8/20μs

• Redresör

Giriş gerilimi:

• 380VAC üç fazlıVerimlilik: >%96

• Nominal güç: 3000W (176–300VAC)

• Çalışma sıcaklığı: –40℃ ~ +75℃ (50℃ altında tam çıkış)

• Boyutlar: 106.5mm(G) × 286mm(D) × 41.5mm(Y) (1U/Y)

• Ağırlık: ≤2kg

• Soğutma modu: Zorlamalı soğutma

• Güç faktörü: ≥0.99

• THD: ≤%5

• DC çıkışı: –43 ~ –58VDC, nominal –53.5VDC, maksimum 55A

• Kontrolör

Sinyal girişi: 2 AI (1 Akü sıcaklığı, 1 ortam sıcaklığı), 8 DI

• Alarm çıkışı: 8 kuru kontak

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

• Çevre

Çalışma sıcaklığı: –40℃ ~ +65℃ (50℃ altında tam çıkış)

• Depolama sıcaklığı: –40℃ ~ +70℃

• Çalışma nemi: %5 ~ %95 (yoğuşmasız)

• Rakım: 0 ~ 3000m (Rakım 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.)
