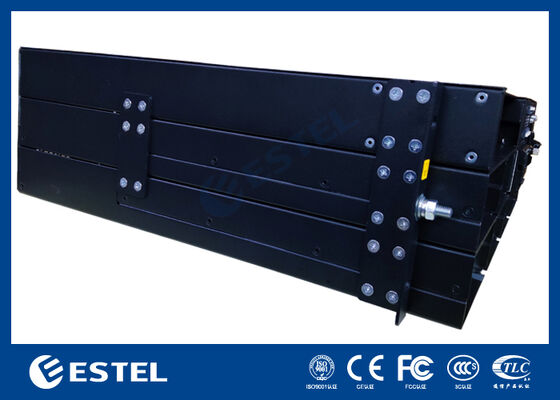

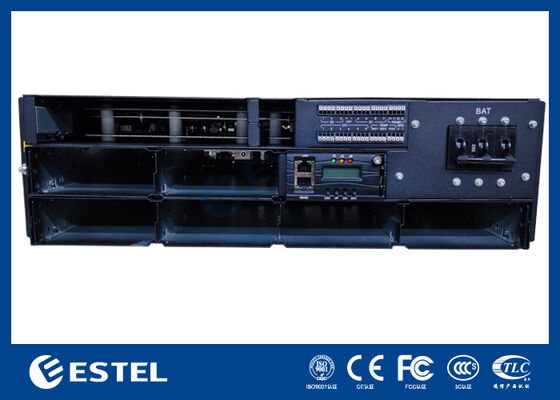

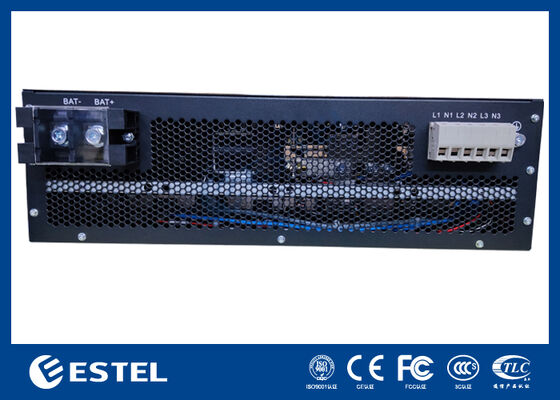

Tek duraklı telekom 18kW 3U Rack-Mount DC Güç Sistemi, Modüler 3kw Düzelticiler, > 96% Verimlilik

Ürün Genel Görünümü

18kW 3U raf monteli DC güç sistemi, güvenilir DC kaynağı gerektiren telekom ağları, veri merkezleri ve endüstriyel tesisler için tasarlanmış yüksek kapasiteli bir çözümdür.Hem 380VAC üç fazlı hem de 220VAC tek fazlı girişi destekler, sabit bir 43-58VDC çıkış ile 53.5VDC nominal değerini sağlar.Bu sistem, % 96'dan fazla verimliliği korurken büyük ölçekli uygulamalar için yeterli gücü sağlar..

Sistem, her biri 3000W'lık ve ağırlığı ≤2kg'lık 6 düzleyici modülüne kadar ((N + 1 redundansi) entegre eder.99, ve THD ≤5%, temiz ve istikrarlı DC güç dönüşümünü sağlar. Ön bakım, üst kablo giriş ve IP20 koruması ile tasarım, güvenliği, servis kabiliyetini,ve 19 inçlik raflara entegre etme kolaylığı.

DC dağıtım 1 * 250A pil kesicileri ve6*≤63A+2*≤125A ((reserved)esnek ve güvenli bir yük yönetimi sağlayan yük kırıcıları. Akıllı denetleyici 3 analog giriş, 7 dijital giriş, 6 kuru temas alarmı destekler,ve RS232/485 ve SNMP üzerinden uzaktan iletişimYerel izleme LCD ekranı ile etkinleştirilmiştir.

Zorlu ortamlar için inşa edilen ünite, 40 ° C'den + 65 ° C'ye kadar çalışır, kondansiyon yapmayan nemin% 5-95'ine dayanır ve 3000m'ye kadar yükseklikte istikrarlı bir işlevi sürdürür.Modüler mimarisi ve sağlam performansı ile, 18kW 3U DC güç sistemi, ölçeklenebilir ve güvenilir enerji çözümleri gerektiren kritik altyapılar için ideal bir seçimdir.

Sistem

• Boyut: 482.0 ((W) × 350.0 ((D) × 3U ((H)

• Ağırlık: ≤20kg (düzleştiriciler olmadan)

• Soğutma modu: Doğal soğutma

• Kurulum şekli: 19 inçlik raf veya dolap içinde kurulur

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, destek modülü sınıfı değişikliği

• Koruma seviyesi: IP20

AC dağılımı

• Girdi modu:380VAC üç fazlı/220VAC tek fazlı

• Giriş frekansı: 4566Hz, nominal değeri: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC Dağıtım

• Çıktı voltajı: 43 ~ 58VDC, nominal değeri: 53.5VDC

• Maksimum kapasite:18kW ((6*3kw, N+1 fazlalık)

• Pil kesici: 1×250A

• Yük kırıcıları:1*<125A/1PN (rezerv); BLVD:6*≤63A/1PN+2*≤125A/1PN (rezerv)

• DC SPD: 10kA, 8/20μs

Düzeltme

• Giriş voltajı: 85VAC ~ 300VAC, 220VAC

• Verimlilik: >96%

• İsimlendirilmiş güç: 3000W (176~300VAC)

• Çalışma sıcaklığı: ∼40°C ~ +75°C (tam çıkış 50°C'nin altında)

• Boyut: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• Ağırlık: ≤2kg

• Soğutma modu: Zorla soğutma

• Güç faktörü: ≥0.99

• THD: ≤5%

• DC çıkışı: ′′43 ~ ′′58VDC, ′′53.5VDC, en fazla 55A

Kontrolör

• Sinyal girişi: 3 AI (2 pil temp., 1 ortam temp), 7 DI

• Alarm çıkışı: 6 kuru temas

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: 40 °C ~ + 65 °C (tam çıkış 50 °C'nin altında)

• Depolama sıcaklığı: 40 °C ~ + 70 °C

• Çalışma nemliği: 5% ~ 95% (kondensasyonsuz)

• Yükseklik: 0 ~ 3000m (Yükseklik 2000m ila 3000m aralığında ise, maksimum çalışma sıcaklığı, yükseklik 200m arttıkça 1°C azalır.)
