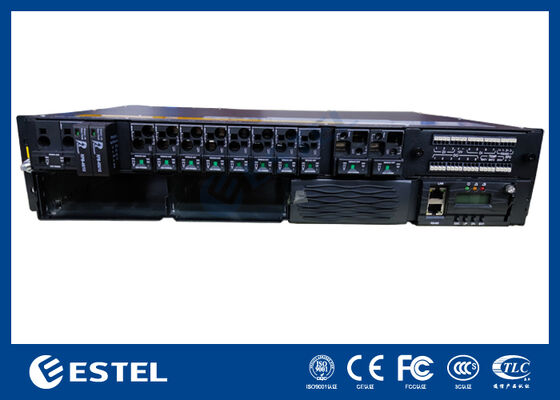

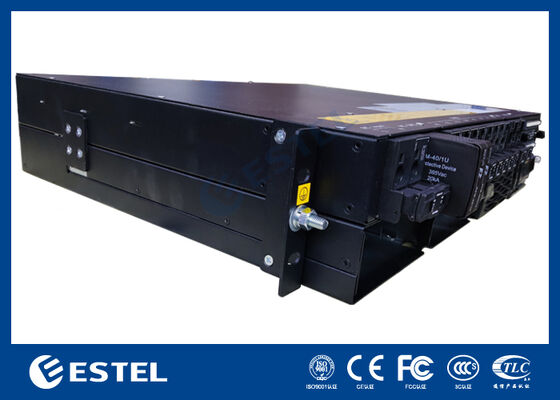

Yüksek Kapasiteli 9kW 2U Raf Tipi DC Güç Sistemi, Modüler 3000W Doğrultucular, Geniş AC Girişi, >%96 Verimlilik

Ürüne Genel Bakış

9kW 2U raf tipi DC güç sistemi, güvenilir DC beslemesi gerektiren telekomünikasyon ağları, veri merkezleri ve endüstriyel tesisler için tasarlanmış yüksek kapasiteli bir çözümdür.  220VAC tek fazlı girişi destekler, kararlı bir –43 ila –58VDC çıkış sağlar ve nominal değeri –53.5VDC'dir. Maksimum 9kW kapasiteye sahip bu sistem, %96'nın üzerinde verimlilik sağlarken, büyük ölçekli uygulamalar için yeterli güç sağlar.

Sistem, her biri 3000W değerinde ve ≤2kg ağırlığında olan 3 adede kadar doğrultucu modülü (N+1 yedeklilik) entegre eder. Bu modüller, zorlamalı soğutma, yüksek güç faktörü ≥0.99 ve THD ≤%5 özelliklerine sahiptir ve temiz ve kararlı DC güç dönüşümü sağlar. Ön bakım, üst kablo girişi ve IP20 koruması ile tasarım, güvenliği, servis kolaylığını ve 19 inç raflara kolay entegrasyonu önceliklendirir.

DC dağıtımı, esnek ve güvenli yük yönetimi sağlayan 2*125A akü kesicileri ve 4*32A+4*50A yük kesicileri içerir. Akıllı kontrolör, 3 analog giriş, 7 dijital giriş, 6 kuru kontak alarmı ve RS232/485 ve SNMP aracılığıyla uzaktan iletişim desteği sunar. Yerel izleme, bir LCD ekran aracılığıyla etkinleştirilir.

Zorlu ortamlar için üretilen ünite, –40℃ ila +65℃ arasında çalışır, %5–95 yoğuşmasız nem oranına dayanır ve 3000m'ye kadar yüksekliklerde kararlı çalışmayı sürdürür. Modüler mimarisi ve sağlam performansı ile 9kW 3U DC güç sistemi, ölçeklenebilir ve güvenilir enerji çözümleri gerektiren kritik altyapı için ideal bir seçimdir.

Sistem

• Boyutlar: 482,0(G) × 350,0(D) × 2U(Y)

• Ağırlık: ≤20kg (doğrultucular hariç)

• Soğutma modu: Doğal soğutma

• Kurulum modu: 19 inç rafa veya kabin içine monte edilir

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, modül seviyesinde değişiklik desteği

• Koruma seviyesi: IP20

AC Dağıtımı

• Giriş modu: 220VAC tek faz

• Giriş kapasitesi: 2×63A/1P

• Giriş frekansı: 45–66Hz, nominal değer: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC Dağıtımı

• Çıkış gerilimi: –43 ~ –58VDC, nominal değer: –53.5VDC

• Maksimum kapasite: 9kW(3*3kw, N+1 yedeklilik)

• Akü kesicileri: 2×125A/1P

• Yük kesicileri: LLVD: Yok; BLVD: 4×32A/1PN+4×40A/1PN

• DC SPD: 10kA, 8/20μs

Doğrultucu

• Giriş gerilimi: 85VAC ~ 300VAC, nominal 220VAC

• Verimlilik: >%96

• Nominal güç: 3000W (176–300VAC)

• Çalışma sıcaklığı: –40℃ ~ +75℃ (50℃ altında tam çıkış)

• Boyutlar: 106,5mm(G) × 286mm(D) × 41,5mm(Y) (1U/Y)

• Ağırlık: ≤2kg

• Soğutma modu: Zorlamalı soğutma

• Güç faktörü: ≥0.99

• THD: ≤%5

• DC çıkışı: –43 ~ –58VDC, nominal –53.5VDC, maksimum 55A

Kontrolör

• Sinyal girişi: 3 AI (2 Akü sıcaklığı, 1 ortam sıcaklığı), 7 DI

• Alarm çıkışı: 6 kuru kontak

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: –40℃ ~ +65℃ (50℃ altında tam çıkış)

• Depolama sıcaklığı: –40℃ ~ +70℃

• Çalışma nemi: %5 ~ %95 (yoğuşmasız)

• Rakım: 0 ~ 3000m (Rakım 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.)
