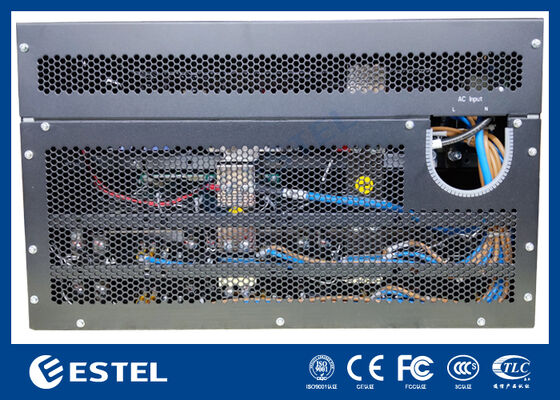

30kw 6U Yüksek Verimlilikli Telekom Gücü Sistemi Rack Mount Telekom Gücü Çözümü
Ürün Detayları
30kw telekom güç sistemi raf montajı
,Yüksek verimli telekom düzeltme sistemi
,Garanti ile 6U telekom güç çözümü
30kw 6U Yüksek Verimli Telekom Güç Sistemi Raf Montajlı Telekom Güç Çözümü
Ürüne Genel Bakışile ilgili30kw 6U Yüksek Verimli Telekom Güç Sistemi
30kW DC raf güç sistemi, özellikle telekomünikasyon altyapısı, veri merkezi işlemleri ve güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar için tasarlanmış yüksek kapasiteli, dayanıklı bir DC güç çözümü sağlar. 220VAC tek fazlı girişi kabul eder ve –53,5VDC nominal çalışma noktasıyla –43VDC ila –58VDC arasında ayarlanabilen kararlı bir DC çıkışı sunar. Maksimum 30kW çıkış kapasitesi sunan bu sistem, yüksek talep gören kurulumları güvenilir bir şekilde desteklerken %96'yı aşan güç dönüşüm verimliliğine ulaşır.
Modüler ve yedekli bir tasarıma sahip olan sistem, her bir kompakt modülün ağırlığı 2 kg'ın altında olacak şekilde N+1 yedeklilik için yapılandırılmış on adede kadar 3000 W doğrultucu modülünü destekler. Doğrultucular basınçlı hava soğutmasını kullanır, bire yakın bir güç faktörüne (≥0,99) ulaşır ve verimli ve temiz güç dönüşümü için düşük toplam harmonik distorsiyonu (THDi ≤%5) korur. Ön erişim bakımı, üst panel kablolaması ve IP20 giriş korumasıyla 6U rafa monte edilebilir kasa, operasyonel güvenliği, servis kolaylığını ve standart 19 inç kabinlere kolay entegrasyonu vurgular.

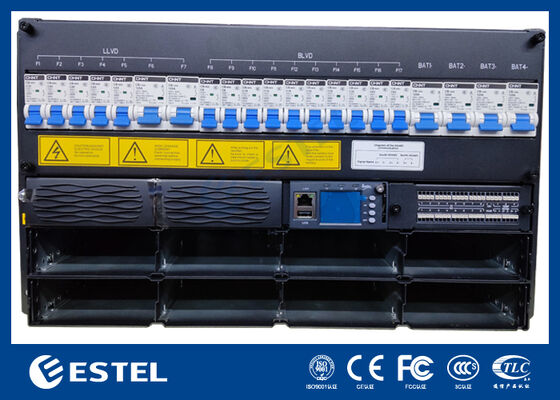

DC dağıtım paneli dört adet 125A tek kutuplu akü devre kesiciyle donatılmıştır ve güvenli ve esnek güç yönetimi için hem Yük Düşük Gerilim Bağlantısını Kesme (LLVD) hem de Akü Düşük Gerilim Bağlantısını Kesme (BLVD) işlevselliğini içerir. Sistem zekası, dört analog sensör girişi, sekiz dijital durum girişi ve sekiz yapılandırılabilir kuru kontak alarm rölesi içeren özel bir denetleyici tarafından sağlanır. Uzaktan izleme ve yönetim, RS232/485 ve SNMP arayüzleri aracılığıyla etkinleştirilirken entegre LCD ekran, yerel durumun görüntülenmesine ve yapılandırılmasına olanak tanır.
Zorlu koşullarda çalışacak şekilde tasarlanan sistem, –40°C ila +65°C arasındaki geniş sıcaklık aralığında çalışır, %5 ila %95 (yoğuşmasız) arasındaki bağıl nemi tolere eder ve 3000 metreye kadar yüksekliklerde tam performansı korur. Ölçeklenebilir modüler mimariyi kanıtlanmış güvenilirlikle birleştiren bu 30kW DC güç sistemi, güç kullanılabilirliğinin çok önemli olduğu kritik altyapı için sağlam ve ölçeklenebilir bir enerji çözümü olarak duruyor.
Temel Özellikleri30kw 6U Yüksek Verimli Telekom Güç Sistemi
|
AC Girişi |
Gerilim
|
220VAC tek fazlı giriş
|
||
| Sıklık | 45Hz - 65Hz, nominal değer: 50Hz/60Hz | |||
| AC SPD | 20KA/40KA, 8/20μs | |||
|
DC |
Çıkış voltajı | -43~-58VDC, nominal değer: -53.5VDC | ||
|
Çıkış kapasitesi (Maksimum)
|
30kw(10 x 3kw, N+1 yedekliliği destekler) | |||
|
Akü MCB'si
|
4x125A 1P | |||
| LLVD | 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P | |||
| BLVD | 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P | |||
| DC SPD | 10kA/20kA, 8/20μs | |||
|
Doğrultucu Modülü |
Giriş voltajı | 85VAC~300VAC, nominal 220VAC | ||
| Yeterlik | >%96 | |||
| Nominal güç | 3000W(176~300VAC) | |||
| Çalışma sıcaklığı | -40°C~+75°C (50°C'nin altında tam performans) | |||
| Boyut | 106,5 mm(G)×286 mm(D)×41,5 mm(1U/Y) | |||
| Ağırlık | ≤2kg | |||
| Soğutma modu | Zorla soğutma | |||
| Güç faktörü | ≥0,99 | |||
| THD | ≤%5 | |||
| DC çıkışı | –43 ~ –58VDC, –53,5VDC dereceli, maksimum 55A | |||
Denetleyici
-
Sinyal girişi: 4 AI (3 ortam sıcaklığı, 1 nem), 8 DI
-
Alarm çıkışı: 8 kuru kontak
-
İletişim portu: RS232/485, SNMP
-
Ekran modu: LCD
Çevre
-
Çalışma sıcaklığı: –40°C ~ +65°C (tam çıkış 50°C'nin altında)
-
Depolama sıcaklığı: –40°C ~ +70°C
-
Çalışma nemi: %5 ~ %95 (yoğuşmasız)
-
Yükseklik: 0 ~ 3000m (Yükseklik 2000m ila 3000m aralığındaysa, yükseklik 200m arttıkça maksimum çalışma sıcaklığı 1°C azalır.)
-
