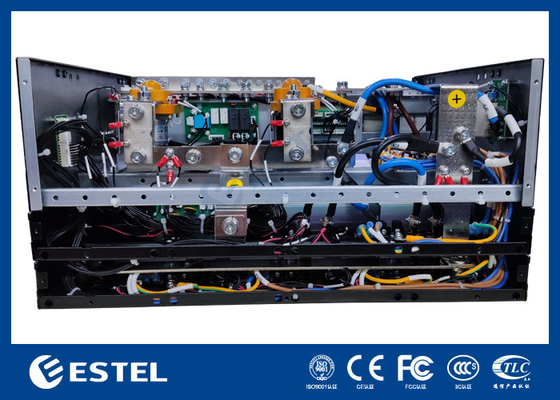

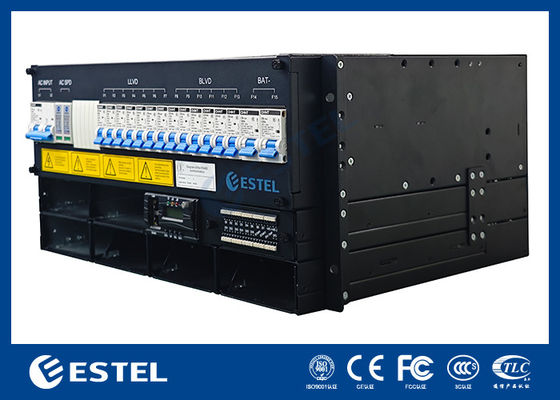

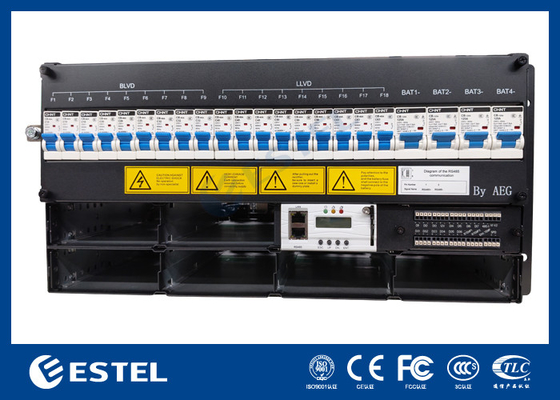

Kompakt 3 ′′ 9kW 6U Rack-Mount DC Güç Çözümü, Yüksek Verimlilik > 96%, Modüler 3000W Düzelticiler, Esnek AC Girişi

Ürün Genel Görünümü

3 ′′ 9 kW 6U raf monteli DC güç çözümü, telekom, BT altyapısı ve endüstriyel siteler için güvenilir ve verimli enerji sağlamak için tasarlanmıştır.Hem 380VAC üç fazlı hem de 220VAC tek fazlı girişi destekler, kritik ağlarda istikrarlı DC kaynağı için uygun hale getiren ′′43- ′′58VDC nominal bir ′′53.5VDC ile düzenlenmiş bir çıkış sağlar.

Bu sistem, her biri 3000W'lik ve 2 kg'dan daha az ağırlıkta olan üç sıcak değiştirilebilir düzleyici modülü ile en fazla 9kW çıkış kapasitesine ulaşır. Zorlu hava soğutması ile yüksek güç faktörü ≥0.99, ve toplam harmonik bozulma ≤ 5%, düzlendiriciler, zorlu yükler altında bile istikrarlı bir performans ve yüksek kaliteli güç dönüşümü sağlar.

Çift 125A pil kesicileri ve birden fazla BLVD yük kesicileri ile donatılmış olan sistem esnek DC dağıtımı ve geliştirilmiş güvenlik sunar.Kontrolörü sıcaklık izlemeyi entegre ediyor (batarya ve ortam), dijital girişler ve kuru temas alarmları, iletişim portları (RS232/485, SNMP) uzaktan denetlemeyi sağlar.

Dayanıklılık için tasarlanmış olan alt çubuk, 40 ° C'den +65 ° C'ye kadar çalışır, kondansiyon yapmayan nemin% 5-95'ine tolerans gösterir ve 3000 metre yüksekliğe kadar güvenilir bir performans sağlar.Ön erişim bakımı, ve IP20 koruması, operasyon kritik uygulamalarda verimlilik, ölçeklenebilirlik ve kolay dağıtım arayan operatörler için pratik bir seçim haline getirir.

Sistem

• Boyut: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• Ağırlık: ≤25kg (düzleştiriciler olmadan)

• Soğutma modu: Doğal soğutma

• Kurulum şekli: 19 inçlik raf veya dolap içinde kurulur

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, destek modülü sınıfı değişikliği

• Koruma seviyesi: IP20

AC dağılımı

• Giriş modu: 380VAC üç fazlı veya 220VAC tek fazlı

• Giriş kapasitesi: 1×63A/3P

• Giriş frekansı: 4566Hz, nominal değeri: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC Dağıtım

• Çıktı voltajı: 43 ~ 58VDC, nominal değeri: 53.5VDC

• Maksimum kapasite: 9kW (3kW × 3)

• Pil kesici: 2×125A/1P

• Yük kırıcıları: LLVD: Hiç; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• DC SPD: 10kA, 8/20μs

Düzeltme

• Giriş voltajı: 85VAC ~ 300VAC, 220VAC

• Verimlilik: >96%

• İsimlendirilmiş güç: 3000W (176~300VAC)

• Çalışma sıcaklığı: ∼40°C ~ +75°C (tam çıkış 50°C'nin altında)

• Boyut: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• Ağırlık: ≤2kg

• Soğutma modu: Zorla soğutma

• Güç faktörü: ≥0.99

• THD: ≤5%

• DC çıkışı: ′′43 ~ ′′58VDC, ′′53.5VDC, en fazla 55A

Kontrolör

• Sinyal girişi: 4 AI (3 pil temp., 1 ortam temp), 7 DI

• Alarm çıkışı: 6 kuru temas

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: 40 °C ~ + 65 °C (tam çıkış 50 °C'nin altında)

• Depolama sıcaklığı: 40 °C ~ + 70 °C

• Çalışma nemliği: 5% ~ 95% (kondensasyonsuz)

• Yükseklik: 0 ~ 3000m (Yükseklik 2000m ila 3000m aralığında ise, maksimum çalışma sıcaklığı, yükseklik 200m arttıkça 1°C azalır.)
