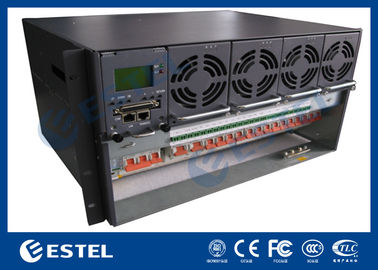

3–18kW DC Güç Sistemi 6U Alt Raf, 380VAC/220VAC Giriş, –43 ila –58VDC Çıkış, >%96 Verimlilik, ≤2kg Doğrultucu Modülleri

Ürüne Genel Bakış

3–18kW DC Güç Sistemi 6U Alt Raf, telekomünikasyon, BT ve endüstriyel uygulamalar için tasarlanmış güvenilir ve ölçeklenebilir bir güç çözümüdür. Hem 380VAC üç fazlı hem de 220VAC tek fazlı girişi destekler ve –53.5VDC nominal değerle kararlı bir –43 ila –58VDC çıkış sağlar. 18kW'lık maksimum sistem kapasitesi ve %96'nın üzerinde verimlilik ile yüksek performans, enerji tasarrufu ve tutarlı çalışma sağlar.

Sistem, her biri 3000W değerinde ve 2 kg'dan hafif olan altı adede kadar doğrultucu modülü ile modüler bir mimari benimser. Modüller, zorlamalı soğutma, güç faktörü ≥0.99 ve THD ≤%5 özelliklerine sahiptir ve temiz ve verimli DC çıkışı sağlar. Ön bakım desteği ile hafif tasarım, kurulumu ve servisi basitleştirirken, IP20 koruması güvenlik ve dayanıklılığı garanti eder.

Dört akü kesicisi (4×125A/1P) ve çift yük kesicisi (2×63A/1P) ile donatılmış sistem, güvenli DC dağıtımı sağlar. Ayrıca akü ve ortam sıcaklığı için 4 analog giriş, 7 dijital giriş ve 6 kuru kontak alarm çıkışı entegre eder. İzleme, RS232/485 ve SNMP aracılığıyla, kullanıcı dostu bir kullanım için bir LCD arayüzü ile etkinleştirilir.

Zorlu ortamlar için üretilen ünite, –40℃ ila +65℃ arasında çalışır (50℃ altında tam yük), %5–95 yoğuşmasız nemi kaldırır ve 3000m'ye kadar yüksekliklerde kurulumu destekler. Kompakt 6U tasarımı ve 19 inçlik raf uyumluluğu, yüksek verimlilik, ölçeklenebilirlik ve güvenilirlik gerektiren kritik güç kaynağı uygulamaları için ideal bir seçimdir.

3-18kW 6U Alt Raf

Sistem

• Boyut: 482.0(G) × 350.0(D) × 6U(Y)

• Ağırlık: ≤25kg (doğrultucular hariç)

• Soğutma modu: Doğal soğutma

• Kurulum modu: 19 inç rafa veya kabin içine monte edilir

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, modül sınıfı değişimi desteği

• Koruma seviyesi: IP20

AC Dağıtımı

• Giriş modu: 380VAC üç fazlı veya 220VAC tek fazlı

• Giriş kapasitesi: 1×63A/3P

• Giriş frekansı: 45–66Hz, nominal değer: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC Dağıtımı

• Çıkış gerilimi: –43 ~ –58VDC, nominal değer: –53.5VDC

• Maksimum kapasite: 18kW (3kW × 6)

• Akü kesicileri: 4×125A/1P

• Yük kesicileri: LLVD: Yok; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Doğrultucu

• Giriş gerilimi: 85VAC ~ 300VAC, nominal 220VAC

• Verimlilik: >%96

• Nominal güç: 3000W (176–300VAC)

• Çalışma sıcaklığı: –40℃ ~ +75℃ (50℃ altında tam çıkış)

• Boyut: 106.5mm(G) × 286mm(D) × 41.5mm(Y) (1U/Y)

• Ağırlık: ≤2kg

• Soğutma modu: Zorlamalı soğutma

• Güç faktörü: ≥0.99

• THD: ≤%5

• DC çıkışı: –43 ~ –58VDC, nominal –53.5VDC, maksimum 55A

Kontrolcü

• Sinyal girişi: 4 AI (3 Akü sıcaklığı, 1 ortam sıcaklığı), 7 DI

• Alarm çıkışı: 6 kuru kontak

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: –40℃ ~ +65℃ (50℃ altında tam çıkış)

• Depolama sıcaklığı: –40℃ ~ +70℃

• Çalışma nemi: %5 ~ %95 (yoğuşmasız)

• Rakım: 0 ~ 3000m (Rakım 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.)
