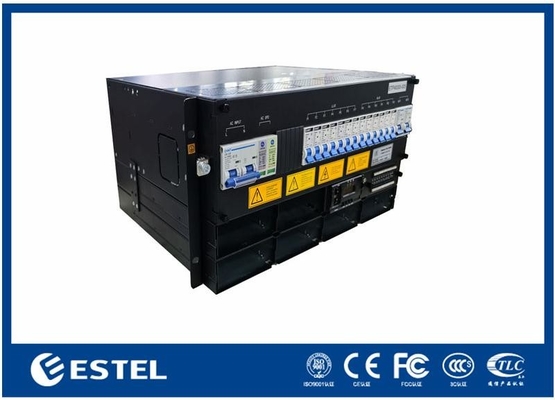

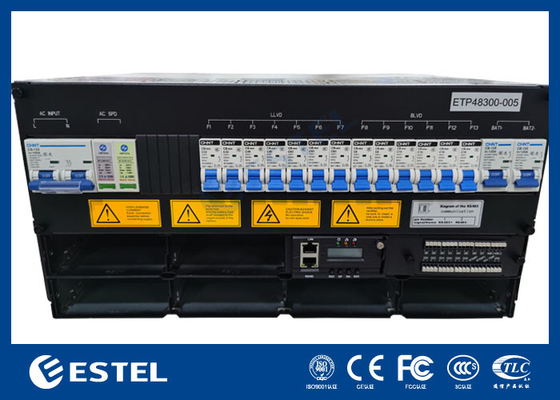

3–12kW DC Güç Sistemi 5U Alt Raf, 220VAC Giriş, 43–58VDC Çıkış, >%96 Verimlilik, ≤2kg Doğrultucu Modülleri, 19 İnç Raf Montajı

Ürüne Genel Bakış

3–12kW DC Güç Sistemi 5U Alt Raf, telekomünikasyon, veri merkezi ve endüstriyel uygulamalar için tasarlanmış, yüksek verimli, kompakt bir güç çözümüdür. Esnek raf veya kabin kurulumu için üretilmiş olup, 220VAC tek fazlı girişi destekler ve –43 ila –58VDC arasında, –53.5VDC nominal değerinde kararlı bir çıkış sağlar. Sistem %96'nın üzerinde bir verimlilik elde ederek güvenilir performans ve düşük enerji kaybı sağlar.

Modüler tasarım, her biri 3000W gücünde ve ≤2kg ağırlığında olan dört adede kadar doğrultucu modülünü barındırır. Zorlamalı soğutma, ağır yükler altında kararlı çalışmayı garanti ederken, sistem güç faktörü ≥0.99 ve THD ≤%5 ile mükemmel güç kalitesini korur. Toplam kapasite 12kW'a ulaşarak, zorlu yedekleme ve dağıtım senaryoları için uygundur.

Kontrol ve izleme için sistem, 4 analog giriş (pil ve ortam sıcaklığı), 7 dijital giriş ve 6 kuru kontak alarm çıkışı entegre eder. İletişim, RS232/485 ve SNMP aracılığıyla sağlanır ve yerel yönetim için sezgisel bir LCD ekran bulunur.

Zorlu ortamlar için tasarlanan ünite, –40℃ ila +65℃ arasında çalışır (50℃ altında tam yük), %5 ila %95 yoğuşmasız nemi tolere eder ve 3000m'ye kadar irtifaları destekler. Sağlam tasarımı, zorlu koşullarda bile uzun süreli güvenilirlik sağlar.

Hafif doğrultucu modülleri, ön bakım desteği ve IP20 koruması ile bu DC güç sistemi, yüksek kullanılabilirlik, kompakt boyut ve kolay servis edilebilirlik gerektiren operatörler için uygun maliyetli ve ölçeklenebilir bir çözüm sunar.

3-12kW 5U Alt Raf

Sistem

• Boyut: 482.0(G) × 350.0(D) × 5U(Y)

• Ağırlık: ≤20kg (doğrultucular hariç)

• Soğutma modu: Doğal soğutma

• Kurulum modu: 19 inç rafa veya kabin içine monte edilir

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, modül seviyesinde değişiklik desteği

• Koruma seviyesi: IP20

AC Dağıtımı

• Giriş modu: 220VAC tek faz

• Giriş kapasitesi: 1×100A/2P

• Giriş frekansı: 45–66Hz, nominal değer: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC Dağıtımı

• Çıkış gerilimi: –43 ~ –58VDC, nominal değer: –53.5VDC

• Maksimum kapasite: 12kW (3kW × 4)

• Akü kesicileri: 2×63A/1P

• Yük kesicileri: LLVD: Yok; BLVD: 2×63A/1P

• DC SPD: 10kA, 8/20μs

Doğrultucu

• Giriş gerilimi: 85VAC ~ 300VAC, nominal 220VAC

• Verimlilik: >%96

• Nominal güç: 3000W (176–300VAC)

• Çalışma sıcaklığı: –40℃ ~ +75℃ (50℃ altında tam çıkış)

• Boyut: 106.5mm(G) × 286mm(D) × 41.5mm(Y) (1U/Y)

• Ağırlık: ≤2kg

• Soğutma modu: Zorlamalı soğutma

• Güç faktörü: ≥0.99

• THD: ≤%5

Kontrol Cihazı

• Sinyal girişi: 4 AI (3 Akü sıcaklığı, 1 ortam sıcaklığı), 7 DI

• Alarm çıkışı: 6 kuru kontak

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: –40℃ ~ +65℃ (50℃ altında tam çıkış)

• Saklama sıcaklığı: –40℃ ~ +70℃

• Çalışma nemi: %5 ~ %95 (yoğuşmasız)

• İrtifa: 0 ~ 3000m (İrtifa 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı irtifa 200m arttıkça 1℃ azalır.)
