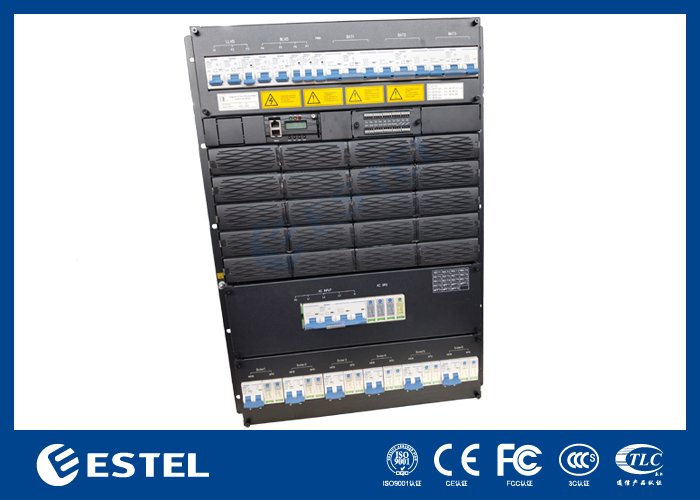

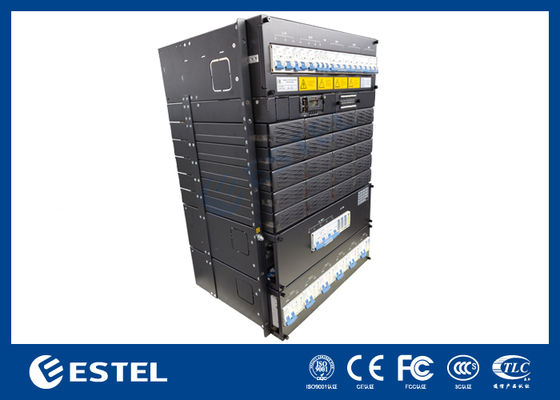

15U Alt Raf Güç Kaynağı 3000W 48V 650A AC Giriş Telekom Güç Sistemi
Ürün Detayları
15U telekom güç kaynağı 3000W
,48V telekom güç sistemi 650A
,AC giriş telekom güç kaynağı
Çok Amaçlı Endüstriyel Güç Kaynakları Sistemi
- IPUM39K-B5D1315Sistem Yapılandırma Açıklaması
IPUM39K-B5D1315fiber ve mikrodalga iletimi, erişim
cihazı, anahtarlama gibi kritik uygulama ihtiyaçlarını karşılamak için 15U yüksekliğinde kompakt tasarımlı bir alt raf güç kaynağıdır.
Sistem maksimum gücü 3000KW olup, AC/pil/yük
MCB'leri ile donatılmıştır. Kablolar, MCB ve bara ile önden erişimlidir.
- Geniş kullanım avantajına sahip standart 19 inç genişlik
- 15U yüksekliğinde kompakt tasarım, yerden ve kurulum maliyetinden tasarruf edilebilir
- Önden çalıştırma ve kablo erişimi, iyi görünümlü ve güvenli bakım
- Mükemmel pil yönetimi, pilin ömrünü uzatır ve iyi sağlar
- çeşitli iletişim portları, RS485, internet portu, kuru kontaklar vb. esnek ağ oluşturma ve uzaktan izleme sağlar
- Doğrultucu ve kontrolör takılabilir, kolay ve hızlı çevrimiçi bakım
- Geniş giriş voltaj aralığı (85-300Vac) güç şebekesine uyarlanabilir
IPUM39K-B5D1315 dağıtım ünitesi, doğrultucu modülü, dönüştürme modülü, izleme modülünden oluşur. Yapılandırma isteğe bağlıdır, aşağıdaki tabloda gösterildiği gibidir:
| Yapılandırma | Doğrultucu modülü | Açıklama |
| Standart | GB 4943 | Ayrıntılar için lütfen modüllerin özelliklerine bakın |
| Standart | IEC/EN 62368-1 | |
| Standart | EN 55032 Sınıf A, GR1089 Sürüm 4, R3-10, R3-11, R3-12 Kuzey Amerika tarafından sertifikalı Sınıf B | |
| Standart | EN300386, SINIF A |
IPUM39K-B5D1315 yapısı
IPUM39K-B5D1315 iki modülden oluşur:
Doğrultucu modülü (MR483000HG2B)
Fotovoltaik modül
Akü kesicileri : 3*125A/3P+4*M8 cıvata (BAT-),
Yük kesicileri
Hızlı Ayrıntılar:
| Menşe Yeri: Shenzhen, Çin (Anakara) | Giriş Voltajı: AC220V veya DC48V |
| Marka Adı: ESTEL | Çıkış Voltajı: AC220V veya DC48V |
| Model Numarası:IPUM39K-B5D1315 | Doğrultucu Modülü Çıkış Gücü: 3000KW |
| Ürün Adı: Endüstriyel Güç Kaynakları | Giriş Frekansı 47Hz～63Hz |
| Sertifikasyon: ISO9001, CE, 3C, FCC, TLC | Maks. Doğrultucu Modülü Çıkış Akımı: 50A |
| Uygulama: Endüstriyel Ekipman | Güç Faktörü: ≥0.99 |
Ödeme ve Nakliye Koşulları:
| Minimum Sipariş Miktarı: | 1 set |
| Fiyat: | müzakere |
| Ödeme Koşulları: | L/C, D/A, D/P,T/T, Western Union |
| Tedarik Yeteneği: | Ayda 20.000 set |
| Teslim Süresi: | 7-10 iş günü |
| Ambalaj Detayları: | karton/ahşap kutu |
İki çalışma yöntemi:
(1) AC girişi: AC enerjilendikten sonra doğrultucu modülünü başlatın, -48Vdc çıkışı verir, aynı zamanda aküyü şarj eder ve dönüştürme modülünü besler, dönüştürme modülü 220Vac çıkışı verir.
Normal koşullar altında, doğrultucu modülünün ve dağıtım ünitesinin parametrelerinin tümü, önceden ayarlanmış parametrelere veya kullanıcının komutlarına göre çalışan izleme modülünün kontrolü altındadır. AC şebeke arızası durumunda, akü sisteme güç verecek ve - 48 VDC ve 220 vac çıkış vermeye devam edecektir, akünün deşarjı ile akünün voltajı düşmeye başlar, voltaj 43,2 V + / - 0,5 V'un altına düştüğünde, izleme modülü akü düşük voltaj sinyali gönderir ve yük çıkışını doğrudan kapatır, ardından güç sistemi çalışmayı durdurur. Harici AC şebekesi geri geldiğinde, sistem normal olarak tekrar çalışacaktır. (Yukarıdaki tüm izleme verileri sistem varsayılan değerleridir ve kullanıcı tarafından sıfırlanabilir)
(2) -48V girişi: AC akımı yoksa veya AC bağlı değilse, harici güç -48V'u -48V yük portuna bağlayın, izleme ve dönüştürme modülünü başlatın, 220Vac çıkışı.
Sıcaklık telafisi fonksiyonu varsayılan olarak açıktır, bu, gerekirse kullanıcının komutuyla etkinleştirilebilir veya yasaklanabilir. Çalışma sıcaklığı ≥55℃, güç kaynağının güç çıkışı doğrusal olarak azaltılacaktır (@65℃, çıkış gücü 1300W olacaktır).
Özellikler
Doğrultucu Modülü boyutu aşağıdaki gibidir:
| Yalıtım derecesi | ||
| parametre | Standart | Açıklama |
| Yalıtım dayanımı (AC girişi) | Giriş-Çıkış:3500Vdc/10mA//1dk |
Atlama veya arıza yok. Testten önce deşarj tüpünü/dalgalanma koruma cihazını çıkarın, doğrultucu modülü veya izleme modülü yok. 2 hatlı alçak gerilim terminali ile çıkış, AC baypas fonksiyonlu yüksek gerilim, test edilmeyecek. |
| Giriş-muhafaza:3500Vdc/10mA//1dk | ||
| Çıkış-muhafaza:750Vdc/10mA//1dk | ||
| Yalıtım dayanımı (DC girişi) | Giriş-Çıkış:750Vdc/10mA//1dk | |
| Giriş-muhafaza:750Vdc/10mA//1dk | ||
| Çıkış-muhafaza:750Vdc/10mA//1dk | ||
| Kaçak akım | ≤3.5mA | 280Vac girişi, tam yük çıkışı |
| Yalıtım direnci | @ Normal atmosfer, %90 bağıl nem, DC 500V test voltajı, giriş-çıkış, giriş-toprak, çıkış-toprak yalıtım direnci 10MΩ'dan az olmamalıdır. 2 hatlı alçak gerilim terminali ile çıkış, AC baypas fonksiyonlu yüksek gerilim, test edilmeyecek. | |
| Çevre | |||||
| Parametre | Min. | Tip. | Maks. | Birim | Açıklama |
| Çalışma sıcaklık aralığı | -5 | 25 | +55 | °C | |
| Depolama sıcaklığı | -40 | +70 | °C | ||
| Bağıl nem | 5 | 95 | % | Uzun süreli çalışma, yoğuşma yok | |
| Atmosfer basıncı | 70 | 106 | KPa | ||
| Rakım | 0 | 3000 | m | ||
| Soğutma | Zorunlu soğutma, önden giriş ve arkadan çıkış; fan ön panelde bulunur, sıcaklık kontrollü hız ile. | ||||
| Su ve toz geçirmezlik seviyesi |
Güç kaynağı aşağıdaki koşullarda düzgün çalışmalıdır: 55µm'den büyük toz çapı yoğunluğu≤3*104 granül/m3. Toz granülü iletken olmayan, elektromanyetik olmayan, aşındırıcı olmayan, su geçirmez işlevi olmayan. |
||||
Uygulama
(1) Entegrasyon erişimi
(2) İç mekan dağıtım ve genişletme sistemi
(3) Mobil istasyon ve genişletme kapsama sistemi
(4) WLAN
(5) Uydu iletişimi yer istasyonu ve mikrodalga iletişim istasyonu
(6) Zayıf akım dağıtım odası
(7) Diğer AC/DC kesintisiz güç sistemi
Özellikler
(1) İki çıkış:-48Vdc, 220Vac
(2) İki giriş:-48Vdc, 220Vac
(3) Aktif güç faktörü kompanzasyon teknolojisinin benimsenmesi, güç faktörü >0.99
(4) Geniş AC giriş voltaj aralığı: 90~280Vac
(5) Geniş çalışma sıcaklık aralığı:-5℃~+55℃
(6) Anahtarlama teknolojisi uygulandı,
(7) Mükemmel pil yönetimi pil ömrünü uzatır: şarj/deşarj yönetimi, akü sıcaklık telafisi, düşük voltaj koruması.
(8) Çalışırken değiştirilebilir
(9) Giriş aşırı/düşük voltaj koruması
(10) Çıkış aşırı gerilim koruması, çıkış aşırı akım koruması, çıkış kısa devre koruması
(11) Gömülü / duvara monte
(12) RS485, RS232 iletişim arayüzü
-
