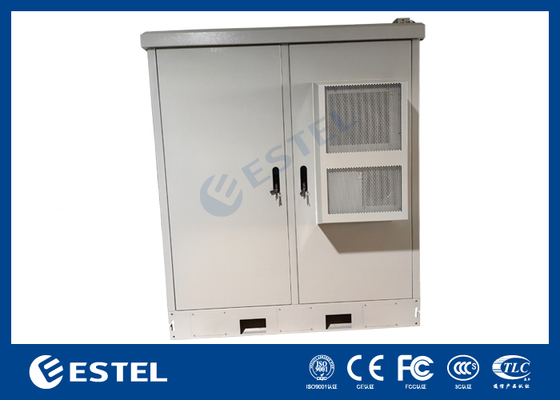

Entegre Kabinli ve Saf Akü Kabinli Dış Mekan Telekom Güç Sistemi, Zorlu Ortamlarda Performans için
Temel Özellikler
Menşe Yeri:
Shenzhen, China (Mainland)
Marka Adı:
ESTEL
Sertifikasyon:
ISO9001, CE, 3C, FCC, TLC
Model Numarası:
20209M-0002
Ticaret Mülkleri
Minimum Sipariş Miktarı:
1
Fiyat:
358-2143 usd
Ödeme Koşulları:
L/C, D/A, D/P, T/T, Western Union
Tedarik Yeteneği:
20,000 sets per month
Ürün Özetleri
1 entegre kabin + 1 saf batarya kabini Temel bilgileri tek bir kabinin Seri No Öğe Parametre Kabin dış boyutları 1600mm (G) * 1600mm (D) * 2200mm (Y) (kenar ve ön ve yan çıkıntılar hariç) Tek katmanlı metal kabuk, dış mekan ortamı için uygun Taban yüksekliği 150mm Soğutma yöntemi / Kabin malzemesi ...
Ürün Detayları
Vurgulamak:
Kabinli Dış Mekan telekom güç sistemi
,Saf akülü telekom güç sistemi
,Zorlu ortam telekom güç kabini
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
Ürün Açıklaması
1 entegre kabin + 1 saf batarya kabini
Temel bilgileri tek bir kabinin
| Seri No | Öğe | Parametre |
|
|
Kabin dış boyutları |
1600mm (G) * 1600mm (D) * 2200mm (Y) (kenar ve ön ve yan çıkıntılar hariç) Tek katmanlı metal kabuk, dış mekan ortamı için uygun |
|
|
Taban yüksekliği | 150mm |
|
|
Soğutma yöntemi | / |
|
|
Kabin malzemesi | 1,5 mm sıcak daldırma galvanizli sac + 20 mm PEF |
|
|
Kabin kaplama rengi | RAL7035 |
|
|
Koruma seviyesi | IP55 |
|
|
Teslimat şekli | Tamamen paketlenmiş teslimat (ahşap kutu) |
|
|
Kurulum | Zemin montajı |

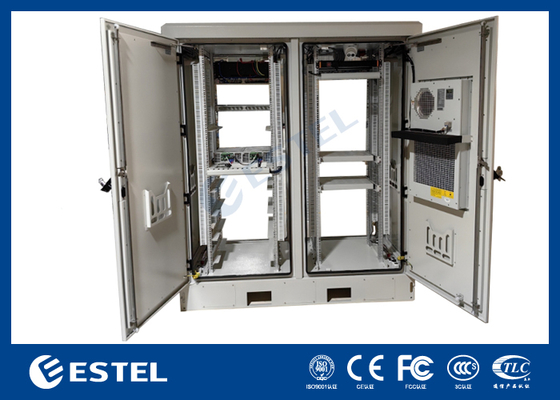

1 entegre kabin
| Seri No | Parça Adı | Özellikler | Miktar | Birim | Açıklama |
|
|
Taban | 1600*1600*150mm | 1 | adet | |
|
|
Kabin kapısı | Ön ve arka kapılar | 4 | adet | |
|
|

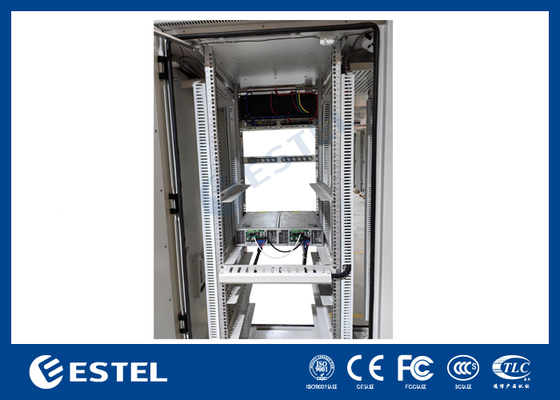

İç mekan | 19 inç 4*42 U raf | 1 | adet | |
|
|
Soğutma | 1500W DC klima | 2 | adet | Biri ön kapıya, diğeri arka kapıya monte edilmiştir |
|
|
Acil durum fanı | -48VDC, 4 12038 fan, IP55 koruma, termostatlı | 1 | adet | |
|
|
Kilit | Üç noktalı hırsızlık önleyici bağlantı kilidi (A7121-A112) | 4 | adet | |
|
|
Belge klasörü | A4 klasörleri yerleştirmek için | 2 | adet | |
|
|
Topraklama bakır bara | Kesit alanı 60 mm², 6 M6 vida + 3 M8 vida ile donatılmış | 1 | adet | |
|
|
LED ışıkları | -48VDC,LED ışık+anahtar | 4 | adet | |
|
|
güç kaynağı | Fotovoltaik 60kW + Doğrultucu 24KW | 1 | adet | |
|
|
Pil | LFELI-48200 , -48V 200Ah | 12 | adet | |
|
|
İnvertör | 4KW, 1U | 1 | adet | |
|
|
FSU | PM5000 , kapı sensörleri, duman sensörleri, su sensörleri, sıcaklık ve nem sensörleri dahil | 1 | takım | |
|
|
Kablo girişi | Kablo giriş ve çıkışı için kullanılır | 16 | adet | Kabinin altında bulunur |
|
|
Taban sızdırmazlık plakası | Taban sızdırmazlık plakası ve montaj vidaları | 1 | takım | Ambalaj aksesuarları |
|
|
Sızdırmazlık çimentosu | Kablo giriş ve çıkışlarını kapatmak için kullanılır | 1 | adet | Ambalaj aksesuarları |
|
|
Genleşme cıvataları | M12*120 SUS304 | 8 | adet | Ambalaj aksesuarları |
|
|
-40℃~+70℃ | -5 ila 55°C | |||
|
|
0~3000m (Rakım 3000m ile 4000m arasında olduğunda, maksimum çalışma sıcaklığı rakımın her 200m artışında 1°C azalır) | ||||
|
|
Rakım | Kum/kumtaşı rakımı maksimum 3000m |
1 batarya kabini konfigürasyon listesi
| Seri No | Parça Adı | Özellikler | miktar | birim | Açıklama |
|
|
taban | 1600*1600*150mm | 1 | adet | |
|
|
Kabin kapısı | Ön ve arka kapılar | 4 | adet | |
|
|
İç Mekan | 19 inç 4*42 U raf | 1 | adet | |
|
|
Soğutma | 1500W DC klima | 2 | adet | Biri ön kapıya, diğeri arka kapıya monte edilmiştir |
|
|
Acil durum fanı | -48VDC, 4 12038 fan, IP55 koruma, termostatlı | 1 | adet | |
|
|
Kilit | Üç noktalı hırsızlık önleyici bağlantı kilidi (A7121-A112 | 4 | adet | |
|
|
Belge Klasörü | A4 klasörleri yerleştirmek için | 2 | adet | |
|
|
Topraklama bakır bara | Kesit alanı 60 mm², 6 M6 vida + 3 M8 vida ile donatılmış | 1 | adet | |
|
|
LED ışıkları | -48VDC,LED ışık+anahtar | 4 | adet | |
|
|
Pil | LFELI-48200 , -48V 200Ah | yirmi dört | adet | |
|
|
Kablo girişi | IEC 60529 sertifikalı kablo rakorları kabin giriş ve çıkışı için | 16 | adet | Kabinin altında bulunur |
|
|
Taban sızdırmazlık plakası | Taban sızdırmazlık plakası ve montaj vidaları | 1 | takım | Ambalaj aksesuarları |
|
|
Sızdırmazlık çimentosu | Kablo giriş ve çıkışlarını kapatmak için kullanılır | 1 | adet | Ambalaj aksesuarları |
|
|
Genleşme cıvataları | M12*120 SUS304 | 8 | adet | Ambalaj aksesuarları |
|
|
-40℃~+70℃ | -5 ila 55°C | |||
|
|
0~3000m (Rakım 3000m ile 4000m arasında olduğunda, maksimum çalışma sıcaklığı rakımın her 200m artışında 1°C azalır) | ||||
|
|
Kum/kumtaşı rakımı maksimum 3000m |
- Güç Kaynağı Tanıtımı
| Ürün Modeli ET481000-M7E6X | Fotovoltaik 60 kW + Doğrultucu 24KW | |
| Sistem | boyut | / |
| ağırlık | / | |
| İnvertör alt rafı | DC klima | |
| Kurulum | 19 inç raf montajı | |
| Yönlendirme yöntemi | Alttan girip üstten çıkış | |
| Bakım yöntemi | Ön bakım, sıcak takmayı destekler | |
| Koruma seviyesi | IP20 | |
| AC güç dağıtımı | Giriş | Üç fazlı 380Vac, tek fazlı 220Vac ile uyumlu |
| Giriş devre kesici | 1×63A/3P | |
| Frekans | 45~65Hz, nominal değer: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Pil | Pil tipi ve özellikleri | Lityum pil, 48V/200Ah |
| Pil takımı | 36 adet, 6× (6× 48V/200Ah ) | |
| Nominal pil ömrü | 55.3h@5KW yük@%80 deşarj derinliği | |
| Maksimum pil ömrü | 69.1h@5KW yük@deşarj derinliği %100 | |
| DC güç dağıtımı | Çıkış | -43~-58VDC, nominal çıkış: -53.5VDC |
| Nominal çıkış voltajı | Fotovoltaik 60kW (3kW*20) + Doğrultucu 24kW (4kW*6) (son kapasite 1000A için tasarlanmıştır) | |
| Pil sigortası | 6×250A | |
| Güç izleme | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (invertör) | ||
| DC SPD | 10kA/20KA, 8/20μs | |
| Doğrultucu modülü | Verimlilik | 85VAC～300VAC, nominal değer: 220VAC |
| Nominal çıkış gücü | ≥%96.6 | |
| Çıkış akımı | 4000W (176ac～300Vac) | |
| -40℃~+70℃ | Çalışma nemi | |
| Maksimum kapasite | 106.5mm(G)×286mm(D)×41.5mm(1U/Y) | |
| Soğutma yöntemi | ≤2.1kg | |
| İnvertör alt rafı | ve çıkış güç dağıtımı | |
| Güç Faktörü | ≥0.99 @220Vac %20-100 Yük | |
| Fotovoltaik giriş güç dağıtımı | Giriş | 120Vdc ~ 420Vdc , nominal değer: 340Vdc |
| Giriş devre kesici | 20 × 25A/2P | |
| DC giriş SPD | 20 × (20kA/40kA, 8/20μs) | |
| Güneş panelleriTek kart gücü | 580W | Toplam miktar |
| 108 adet @ 18 × (6 × 580W, 6 dizi) | Fotovoltaik modüller | |
| Giriş voltajı120Vdc ~ 425Vdc, nominal değer: 340Vdc | Verimlilik | %96 |
| Nominal çıkış gücü | 3000W | |
| Çıkış akımı | -40℃~+75℃ (tam yük çıkışında 50℃'den az) | |
| -40℃~+70℃ | 106.4mm(G)×285mm(D)×41.5mm(1U/Y) | |
| Maksimum kapasite | ≤2kg | |
| Soğutma yöntemi | Zorlamalı hava soğutma | |
| İnvertör alt rafı | ve çıkış güç dağıtımı | |
| İnvertör modülü | Giriş voltajı | |
| 42Vdc ~ 58Vdc, nominal değer: 53.5Vdc | Verimlilik | ≥%93@53.5V Giriş |
| Nominal çıkış gücü | 2000VA /2000W @220Vac çıkış | |
| Çıkış akımı | Nominal 9.09A (RMS) / Maksimum 15A (RMS) | |
| Soğutma yöntemi | Zorlamalı hava soğutma | |
| İnvertör alt rafı | ve çıkış güç dağıtımı | |
| Boyut 482.6(G)*350.6(D)*1U(Y) | Maksimum kapasite | 6KW (3* 2KW ) |
| Nominal çıkış voltajı | Nominal 220Vac | |
| Yük devre kesici | 1*32A/2P | |
| Güç izleme | (MC2900) | |
|
Sinyal girişi 3 yollu AI (2 pil sıcaklık sensörü, 1 ortam sıcaklık sensörü), 8 yollu DI |
Alarm çıkışı | 8 yollu kuru kontak çıkışı |
| İletişim Portu | USB, RS485, SNMP | |
| Ekran Modu | LCD | |
| Çevre | Çalışma sıcaklığı | |
| -40℃~+75℃(tam yük çıkışında 50℃'den az)Depolama sıcaklığı | -40℃~+70℃ | Çalışma nemi |
| %5~%95 | Rakım | |
| 0~3000m (Rakım 3000m ile 4000m arasında olduğunda, maksimum çalışma sıcaklığı rakımın her 200m artışında 1°C azalır) | ||
