Güç ve iletişim sistemleri için invertör güç kaynağı DC48 2KVA 120V 60HZ
Temel Özellikler
Menşe Yeri:
Shenzhen, China (Mainland)
Marka Adı:
ESTEL
Sertifikasyon:
ISO9001, CE, 3C, FCC, TLC
Model Numarası:
EU-RLIS120K-2000VAN
Ticaret Mülkleri
Minimum Sipariş Miktarı:
1
Fiyat:
358-2143 usd
Ödeme Koşulları:
L/C, D/A, D/P, T/T, Western Union
Tedarik Yeteneği:
20,000 sets per month
Ürün Özetleri
Inverter güç kaynağı 1Değiştiricinin güç özellikleri QST048/020C-J2A DC girişi Adlık giriş voltajı (Vdc) - 48 Adlık giriş akımı (A) 38 Giriş DC voltajı izin verilen aralığı Çalışma voltajı -40v ~ -58.8v Başlatma voltajı -42v ~ -57v AC bypass girişi İzin verilen bypass voltajı (Vac) 120±20% Adlık ...
Ürün Detayları
Vurgulamak:
48V DC invertör güç kaynağı
,2KVA telekom güç sistemi
,120V 60Hz iletişim invertörü
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
Ürün Açıklaması
Inverter güç kaynağı
1Değiştiricinin güç özellikleri
| QST048/020C-J2A | ||
| DC girişi | Adlık giriş voltajı (Vdc) | - 48 |
| Adlık giriş akımı (A) | 38 | |
| Giriş DC voltajı izin verilen aralığı |
Çalışma voltajı -40v ~ -58.8v Başlatma voltajı -42v ~ -57v |
|
| AC bypass girişi | İzin verilen bypass voltajı (Vac) | 120±20% |
| Adlık giriş akımı (A) | 13.3 | |
| Bypass dönüşüm süresi (ms) | ≤ 10 ms | |
| AC çıkışı | İsimlendirilmiş kapasite (VA) | 2000 |
| İsimlendirilmiş çıkış gücü (W) | 1600 | |
| İsimlendirilmiş çıkış voltajı ve frekansı | 120Vac, 60Hz | |
| İsimlendirilmiş çıkış akımı (A) | 13.3 | |
| Çıkış voltajı doğruluğu (A) | 120±3% | |
| Çıkış frekansı doğruluğu (Hz) | 60±0,1% | |
| Dalga biçimi bozulma hızı (THD) | ≤3% (düz çizgisel yük) | |
| Dinamik Yanıt | %10 (yük %25 ←→ %100) | |
| Güç faktörü (PF) | 0.8 | |
| Aşırı yükleme yeteneği | ≥100% ~ 125%, 10 dakika; 125% ~ 150%, 15 saniye; 150%, derhal kapatılır | |
| Inverter verimliliği | ≥85% (80% direnç yükü) | |
|
Değiştiriciler Değişim süresi (ms) |
≤4 ms | |
| Çalışma ortamı | İzolasyon gücü (katılım ve çıkış) | 1500Vac, 1 dakika |
| Gürültü (1 metre) | ≤ 65dB | |
| Çevre sıcaklığı | -5°C~+40°C | |
| Nemlilik | 0 ~ 90%, yoğunlaşma yok | |
| Kullanım yüksekliği (m) | ≤ 1000 | |
| Mekanik Boyutlar | Standart raf | 19 inçlik 2U Rack Mount |
| Ağırlık (kg) | 8 | |
| Koruyucu fonksiyon | Giriş alt voltajı, giriş aşırı voltajı koruması; çıkış aşırı yük koruması, çıkış kısa devre koruması | |
2Dönüştürücü güç kaynağı çalışma prensibi şeması
3Görünüm boyutları.

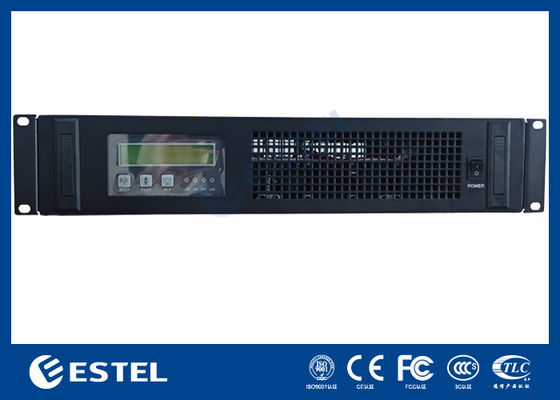

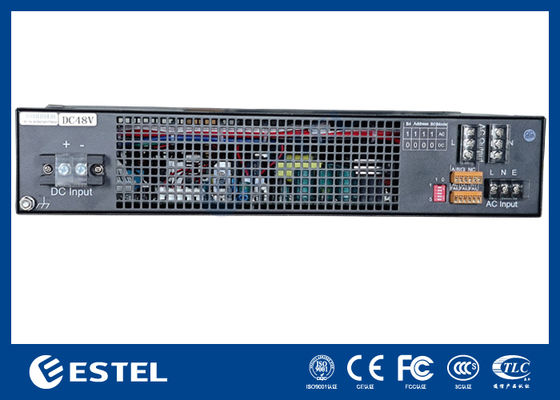

19 inç 2U rak montajı ön ve arka görünüm
| Liman adı | Fonksiyon Açıklaması | Yorumlar | |
| DC giriş + | Akü girişi + | DC modülü giriş pozitif. | |
| DC girişi - | Akü girişi - | DC modülü giriş negatif | |
| AC çıkışı l | AC çıkışı l | Çıktı hattı | |
| AC çıkışı n | AC çıkışı n | Çıktı sıfır hattı | |
|
AC girişleri
|
L | AC giriş l | Girdi ateş tel |
| N | AC giriş n | Giriş sıfır çizgisi | |
| E | Toprak | Yer tel | |
|
Kuru temas |
Ana hatası | İki nokta hataya uğradığında birbirine bağlanır. | |
| DC hatası | İki nokta hataya uğradığında birbirine bağlanır. | ||
| Inverter hatası | İki nokta hataya uğradığında birbirine bağlanır. | ||
|
İletişim Arayüzü |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| DIP anahtarı |
Mod seçimi: No. 1 numarası, "1" AC ana ünitesi; "0" DC kaynağıdır. Bo-b3(2-5) adresi 00 ile 15 arasında değişir, en düşük 0 ve en yüksek 15. 15 adres ayarlayabilirsin. |
Arama düğmesini çalıştıran sonra Güç kaynağını yeniden başlatmak için Sayı tarafına DIP anahtarı 1'dir, hiçbir tarafı 0'dur (0000-1111) |
|
