4-12kW 5U Alt Rafına Gömülü DC Güç Sistemi, Endüstriyel Verimlilik için Beyaz veya Siyah ET48200-003
Giriş

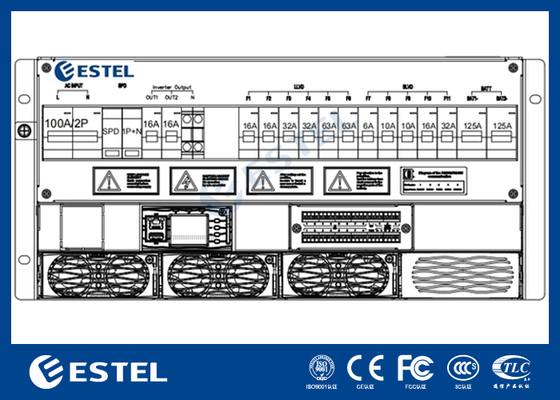

5U Alt raf güç kaynağı, fiber ve mikrodalga iletimi, erişim cihazı, anahtar gibi kritik uygulamaların ihtiyaçlarını karşılamak için 5U yükseklikte kompakt tasarım. Sistem maksimum 200A akıma sahiptir, AC/Pil/Yük MCB'leri ile. Kablolar, MCB ve bara ile önden erişimlidir.
Temel Özellikler
- Geniş kullanım avantajına sahip standart 19 inç genişlik
- 5U yükseklikte kompakt tasarım, yerden ve kurulum maliyetinden tasarruf edilebilir
- Önden çalıştırma ve kablo erişimi, iyi görünümlü ve güvenli bakım
- Mükemmel pil yönetimi, pilin ömrünü uzatır ve iyi sağlar
- Çeşitli iletişim portları, RS485, internet portu, kuru kontaklar vb.
- Esnek ağ oluşturma ve uzaktan izleme sağlar
- Redresör ve kontrolör takılabilir, kolay ve hızlı çevrimiçi bakım
- Geniş giriş voltaj aralığı (85-300Vac) güç şebekesi uyarlanabilir
- Güç kaynağının altındaki alan, MPPT ve invertör güç kaynağı yuvalarının eklenmesini destekler
Uygulama Senaryoları
- Kablosuz baz istasyonu
- İletim ağı
- İşletmelerin iletişim ağı
ET48200-003 Özellikleri
| Tip |
4~12kW 5U Alt Raf |
| Sistem |
Boyut |
482.0(G)*350.6(D)*5U(Y) |
| Ağırlık |
≤20kg (redresörler hariç) |
| Soğutma modu |
Doğal soğutma |
| Kurulum modu |
19 inç rafa veya kabin içine monte edilmiştir |
| Kablolama modu |
Üst giriş ve üst çıkış |
| Bakım modu |
Ön bakım, modül sınıfı değişikliğini destekler |
| Koruma seviyesi |
IP20 |
|
AC
Dağıtım
|
Giriş modu |
220VAC tek faz |
| Giriş kapasitesi |
1×100A/2P |
| Giriş frekansı |
45~65Hz, nominal değer: 50Hz/60Hz |
| AC SPD |
20kA/40kA, 8/20μs |
| Çıkış kapasitesi |
1×16A/1P, 1×10A/1P |
|
DC
Dağıtım
|
Çıkış voltajı |
-43~-58VDC, nominal değer: -53.5VDC |
| Maksimum kapasite |
12kW(4KW*3) |
| Pil kesicileri |
2×125A/1P |
| Yük kesicileri |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P
BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P
|
| DC SPD |
10kA/, 8/20μs |

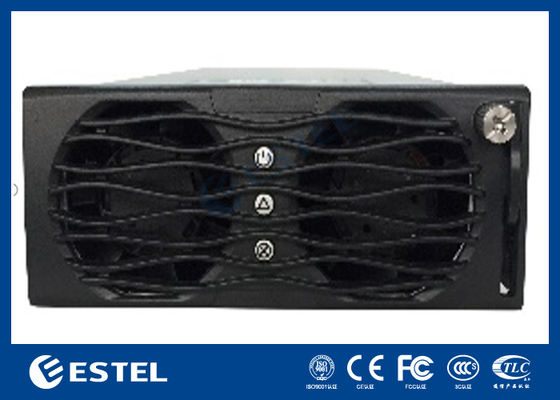

| Redresör |
Giriş voltajı |
85VAC～300VAC, nominal 220VAC |
| Verimlilik |
＞%96.6 |
| Nominal güç |
4000W(176~300VAC) |
| Çalışma sıcaklığı |
-40℃~+75℃(50℃'nin altında tamamen çıkış) |
| Boyut |
106.5mm(G)×286mm(D)×41.5mm(1U/Y) |
| Ağırlık |
≤2.1kg |
| Soğutma modu |
Zorunlu soğutma |
| Güç faktörü |
≥0.99 @220Vac %20-100 Yük |
|

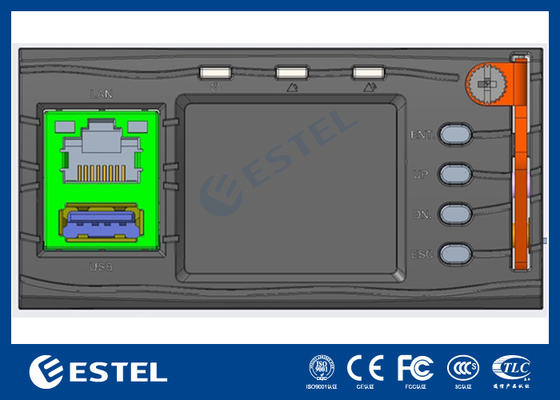

Kontrolör
|
Sinyal girişi |
3 AI (2 Pil sıcaklığı, 1 ortam sıcaklığı), 8 DI, 2 RS485. |
| Alarm çıkışı |
8 kuru kontak |
| İletişim portu |
LAN,USB, RS485, SNMP |
| Ekran modu |
LCD |
| Çevre |
Çalışma sıcaklığı |
-40℃~+70℃ |
| Saklama sıcaklığı |
-40℃~+70℃ |
| Çalışma nemi |
%5~%95 (yoğuşmasız) |
| Rakım |
0~3000m (Rakım 2000m ile 3000m aralığındaysa, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.) |
SSS:
S: Bu Endüstriyel Güç Kaynağının marka adı nedir?
C: Marka adı ESTEL Gömülü Güç Sistemidir.
S: Bu Endüstriyel Güç Kaynağının model numarası nedir?
C: Model numarası ET48200-003'tür.
S: Bu Endüstriyel Güç Kaynağı nerede üretilmektedir?
C: Bu ürün Çin'de üretilmektedir.
S: Endüstriyel Güç Kaynağının giriş voltaj aralığı nedir?
C: Giriş voltaj aralığı 90V-264V AC'dir.
S: Endüstriyel Güç Kaynağı aşırı gerilim korumasına sahip mi?
C: Evet, bu Endüstriyel Güç Kaynağı aşırı gerilim koruması ile donatılmıştır.
