Telkom Güç Sistemi Bulut Kontrolü ile Üç Fazlı 80A Akıllı Elektrik Yönetimi Terminalı

Üç Fazlı Akıllı Elektrik Tüketimi Yönetim Terminali 80A/üç fazlı dört telli Canlı parçaların muhafazadan yalıtımı 500VDC'dir.

I. Ürüne Genel Bakış:

Üç fazlı akıllı elektrik tüketimi yönetim terminali, üç fazlı watt saat sayacının, zaman ayarlı anahtar kontrol cihazının, devre kesicinin (hava anahtarı), kaçak koruyucunun, aşırı ve düşük gerilim gezisinin tüm işlevlerini entegre eder ve güçlü bir bulut platformu yönetim sistemine sahiptir. Bu sistem, elektrik tüketimi koruma işlevlerini yapılandırmanıza, cihazların çalışma durumlarını gerçek zamanlı olarak izlemenize ve cihaz anahtarlarını ağ üzerinden kontrol etmenize olanak tanır. Koruyucu, ağ iletişimi, elektrik enerjisi istatistikleri, zaman ayarlı anahtar kontrolü, kaçak koruma, aşırı akım koruması, düşük gerilim/gerilim yok koruması, aşırı gerilim koruması, faz kaybı koruması, arıza belleği, şebeke izleme ve gerçek zamanlı görüntüleme, kapatmadan önce kontrol etme vb. gibi akıllı kontrol işlevlerini entegre eder ve ürün, telekomünikasyon, elektrik enerjisi, güvenlik, ulaşım vb. gibi gözetimsiz kamu tesislerinin güç korumasında yaygın olarak kullanılır, manuel bakım maliyetini önemli ölçüde azaltır ve cihazların çalışma verimliliğini etkili bir şekilde artırır.

II. Ürün İşlevleri:

1. Elektrik tüketimi istatistikleri:

Koruyucu, üç fazlı elektrik tüketimi istatistiklerine sahiptir ve elektrik tüketimi istatistiklerinin doğruluğu 1. sınıf veya daha düşüktür. Her ayın ilk günü, bir önceki ayın elektrik tüketimi istatistiklerini otomatik olarak sıfırlar.

2. Zamanlama anahtarı

Gerçek zamanlı zaman kaydı işlevi ve 8 grup zamanlayıcı ile koruyucu, zamanı kalibre edebilir ve zamanlayıcının zamanını bulut platformu yönetim sistemi aracılığıyla gerçek zamanlı olarak ayarlayarak koruyucunun zaman ayarlı anahtarlamasını sağlayabilir.

3. Gerçek zamanlı görüntüleme (ayarlanabilir)

Koruyucu, her fazın mevcut voltajını ve toplam artık akım değerini (kaçak akım) gerçek zamanlı olarak görüntüleyebilir. Bir arıza olduğunda, arıza değerini kilitleyecek ve görüntüleyecektir, bu da müşterilerin elektrik şebekesini izlemesi için uygundur. Ekran varsayılan olarak her zaman açıktır.

İlgili fazın göstergesi yandığında, o fazın gerçek zamanlı voltajını ve akımını görüntüleyecektir. Toplam artık akım görüntülendiğinde, her üç fazın göstergeleri yanar ve "IE=012" gibi bilgiler görüntülenir, bu da mevcut toplam artık akımın 12mA olduğu anlamına gelir.

4. Kaçak koruma (ayarlanabilir)

Hatta 15-30mA (varsayılan) kaçak olması durumunda, koruyucu 0,1 saniye içinde devreyi kesecektir. Kaçak çalışma değeri ayarlanabilir. Kaçak çalışmama akımı = 1/2 IΔn, kaçak çalışma akımı = IΔn. Bu çalışma eşiği, bulut platformu yönetim sistemi veya cihaz paneli tuş takımı aracılığıyla ayarlanabilir.

5. Aşırı akım koruması (ayarlanabilir)

Üç fazlı devrenin bir veya daha fazla fazındaki akım aşırı akım değerinden büyükse veya aşırı akım değerinin 3 katından fazla bir süre için (kısa devre olarak kabul edilir), koruyucu koruma için derhal devreyi kesecektir. Bu çalışma eşiği, bulut platformu yönetim sistemi veya cihaz paneli tuş takımı aracılığıyla ayarlanabilir.

6. Düşük gerilim koruması (ayarlanabilir)

Her üç fazdaki voltaj 160V'tan (varsayılan) düşük ancak 90V'tan büyük olduğunda, düşük gerilim olarak kabul edilir ve koruyucu devreyi kesecektir. Üç fazlı devrenin bir veya daha fazla fazının voltajı normal değere (>170V) döndüğünde, koruyucu otomatik olarak kapanacak ve enerjilenecektir. Bu çalışma eşiği, bulut platformu yönetim sistemi veya cihaz paneli tuş takımı aracılığıyla ayarlanabilir.

7. Gerilim yok koruması/gerilim yok gezisi

Her üç fazdaki voltaj 90V'tan düşük olduğunda, gerilim yok (ana şebeke arızası) olarak kabul edilir ve koruyucu derhal devreyi kesecektir. Üç fazlı devrenin bir veya daha fazla fazı tekrar enerji aldığında, koruyucu kapatma koşullarına göre kapatılıp kapatılmayacağına karar verir.

8. Aşırı gerilim koruması (ayarlanabilir)

Üç fazlı devrenin bir veya daha fazla fazındaki voltaj değeri 280V'tan (varsayılan) büyük olduğunda, aşırı gerilim olarak kabul edilir ve koruyucu derhal devreyi kesecektir. Her üç fazın voltajı normal değerden düşük olduğunda (<280V), koruyucu otomatik olarak kapanacak ve enerjilenecektir.

9. Faz kaybı koruması (ayarlanabilir)

Üç fazlı devrenin bir veya iki fazının voltaj değeri 90V'tan düşük olduğunda, faz kaybı olarak kabul edilir ve koruyucu derhal devreyi kesecektir. Her üç fazın voltajı normal değere (>170V) döndüğünde, koruyucu kapatma koşullarına göre kapatılıp kapatılmayacağına karar verir. Faz kaybı koruma işlevi varsayılan olarak kapalıdır.

10. Manuel açma/kapama testi

(1) Kaçağı simüle etmek için test tuşuna manuel olarak basın, koruyucunun her üç fazının canlı telleri çıkış olmadan devreyi kesecektir. Arıza gecikmesinin sonunda, koruyucu kapatma koşullarına göre kapatılıp kapatılmayacağına karar verir.

(2) Güç anahtarını manuel olarak açın, koruyucunun her üç fazının canlı telleri çıkış olmadan devreyi kesecektir. Güç anahtarını tekrar kapatın ve koruyucu birkaç saniye sonra kapatma koşullarına göre kapatılıp kapatılmayacağına karar verir.

11. Uzaktan iletişim (isteğe bağlı)

Cihaz, seri iletişimi destekler (232 veya 485 iletişim arayüzü sağlar), bu sadece cihazın anahtarlama durumunu kontrol etmekle kalmaz, aynı zamanda cihazın mevcut voltajını, kaçağını ve diğer bilgilerini gerçek zamanlı olarak izleyebilir. Bu tür bir özellik isteyen müşteriler, sipariş vermeden önce üreticiyle iletişime geçmelidir.

12. Ağ iletişimi (isteğe bağlı)

Cihaz, kablolu Ethernet TCP/IP ağ iletişimini ve 4G cat.1 TCP ağ iletişimini destekler ve cihazın anahtarlama durumunu kontrol edebilir, cihazın mevcut voltajını, kaçağını ve diğer bilgilerini bulut platformu aracılığıyla gerçek zamanlı olarak izleyebilir. Bu tür bir özellik isteyen müşteriler, sipariş vermeden önce üreticiyle iletişime geçmelidir.

III. Üç fazlı Akıllı Elektrik Tüketimi Yönetim Terminalinin (380V/80A) Ana Teknik Parametreleri

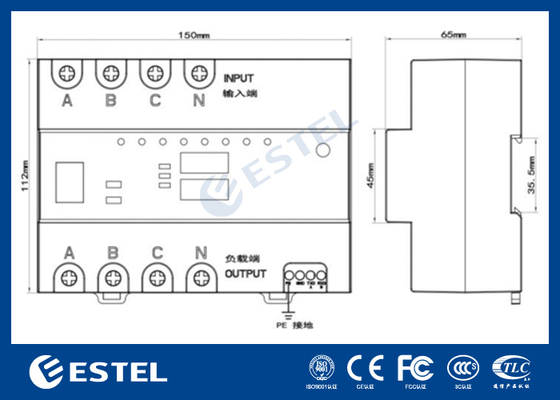

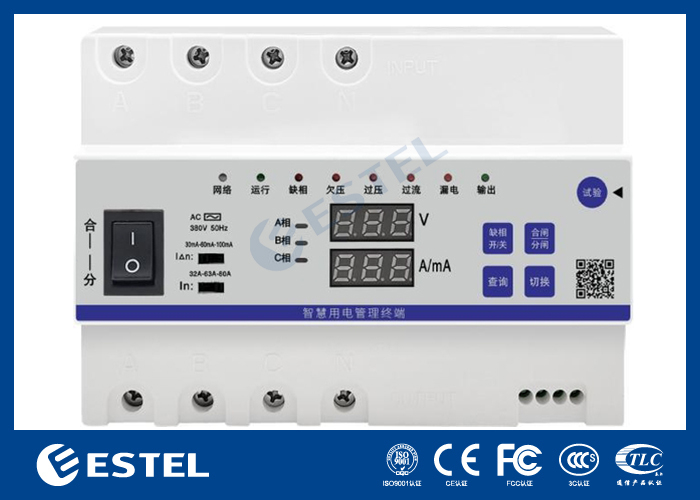

IV. Ürün Görünümü, Cihaz Kurulumu ve Boyutları

(1) Müşteriler, taleplerine göre "faz kaybı korumasını" açıp açmamayı seçebilirler (varsayılan olarak kapalıdır), ancak bu koruyucuyu kullanırken, faz A'nın gücü olmalıdır, aksi takdirde koruyucu yükü kesecek ve çalışmayı durduracaktır.

(2) Lütfen projenin ihtiyaçlarına göre bir yıldırımdan korunma cihazı (dalgalanma koruyucu) takın. Bir devre kesici ve bir yıldırımdan korunma cihazı varsa, her ikisi de bu koruyucunun önüne takılmalıdır.

(3) Koruyucu paneldeki işaretlere göre üç fazlı dört telli 380V güç kaynağına bağlayın (nötr hat bu koruyucudan geçmelidir), ve giriş ve çıkışın tersine çevrilemeyeceğini unutmayın. Bir toprak teli varsa, koruyucunun dalgalanma direncini artırmak için güvenilir bir şekilde topraklayın.

(4) Koruyucuyu şasiye takın ve dış mekanda takarken yağmur ve güneş ışığından iyi korunmalıdır.

(5) Koruyucu 8 saniye boyunca enerjilendirildikten sonra ilgili kırmızı arıza göstergesi yanıyorsa, hatta ilgili bir arıza olduğu anlamına gelir ve ilgili hat kontrol edilmelidir.
