Endüstriyel Güç Sistemleri için Yüksek Performanslı Telekom Güç Sistemi Düşük Gerilim Dalgalanma Koruma Cihazı (SPD)
Temel Özellikler
Menşe Yeri:
Çin
Marka Adı:
Estel
Sertifikasyon:
CE UL FCC
Model Numarası:
HM385-25/100T1 (3P+N)
Ticaret Mülkleri
Minimum Sipariş Miktarı:
1 set
Fiyat:
20-500 usd
Ödeme Koşulları:
T/T, Western Union
Tedarik Yeteneği:
5000
Ürün Özetleri
HM385-25/100T1(3P+N) Alçak gerilim dalgalanma koruma cihazları (SPD) - Alçak gerilim güç sistemlerine bağlı dalgalanma koruma cihazları 1 Kapsam Dalgalanma koruma cihazı, yıldırımdan korunma veya diğer geçici aşırı gerilim koruması için alçak gerilim dağıtım sisteminde ve elektrikli ekipmanlarda ...
Ürün Detayları
Vurgulamak:
düşük voltajlı SPD endüstriyel güç
,endüstriyel güç artış koruyucusu
,HM385-25/100T1 artış koruma cihazı
Optional Accessories:
Lightning Arrester, Fan, Battery Rack
Working Humidity:
5%~95%（No condensation）
Noise Standard:
ETS300753 CLASS 4.1E
Cooling Method:
Air Condition/Fan/Heat Changer
Install:
Pad mount
Factory Or Not:
Yes
Application:
Industrial,Entertainment
Product Name:
Power Distribution Unit(PDU)
Type:
Power distribution system
Color:
white or black
Rated Current:
50/60Hz
Rated Voltage:
250VAC
Material:
Aluminum alloy
Standard:
Fully CE ROHS approved
Shell Material:
Aluminum alloy
Installation:
Horizontal
Cabinet Color:
to demand
Voltage:
220-250V
Main Function:
power distribution
Ürün Açıklaması
HM385-25/100T1(3P+N) Alçak gerilim dalgalanma koruma cihazları (SPD) - Alçak gerilim güç sistemlerine bağlı dalgalanma koruma cihazları
1 Kapsam
Dalgalanma koruma cihazı, yıldırımdan korunma veya diğer geçici aşırı gerilim koruması için alçak gerilim dağıtım sisteminde ve elektrikli ekipmanlarda yaygın olarak uygulanır.
2 Normatif referanslar
GB/T 18802.11
Alçak gerilim dalgalanma koruma cihazları (SPD) - Bölüm 11: Alçak gerilim güç sistemlerine bağlı dalgalanma koruma cihazları - Gereksinimler ve test yöntemleri
GB 2828.1
Özniteliklere göre denetim için örnekleme prosedürleri - Bölüm 1: Kabul kalitesi limiti (AQL) ile endekslenmiş partiden partiye denetim için örnekleme planları
GB/T191 Ambalaj - Malların taşınması için resimli işaretleme
GB/T 2423.1
Çevresel test - Bölüm 2: Test yöntemleri - Testler A: Soğuk
GB/T 2423.2
Çevresel test - Bölüm 2: Test yöntemleri - Testler A: Soğuk
GB/T 2423.4
Elektrikli ve elektronik ürünler için çevresel test - Bölüm 2: Test yöntemi - Test
Db: Nemli ısı, döngüsel (12s+12s döngüsü)
GB/T4208 Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)
GB/T4943.1
Ses/video, bilgi ve iletişim teknolojisi ekipmanları—Bölüm 1: Güvenlik
YD/T 1235.1
gereksinimleri
Telekomünikasyon istasyonlarının/sitelerinin alçak gerilim dağıtım sistemlerine bağlı dalgalanma koruma cihazları için performans gereksinimleri
YD/T 1235.2
Telekomünikasyon istasyonlarının/sitelerinin alçak gerilim dağıtım sistemlerine bağlı dalgalanma koruma cihazları için test yöntemleri
IEC 61643-11
Alçak gerilim güç dağıtım sistemlerine bağlı dalgalanma koruma cihazları - Bölüm
11: Performans gereksinimleri ve test yöntemleri
DIN EN 61643-11
Alçak gerilim dalgalanma koruma cihazları - Bölüm 11: Alçak gerilim güç sistemlerine bağlı dalgalanma koruma cihazları; Gereksinimler ve testler
UL1449
Dalgalanma koruma cihazları
3 Fonksiyonel performans
3.1 Açıklama

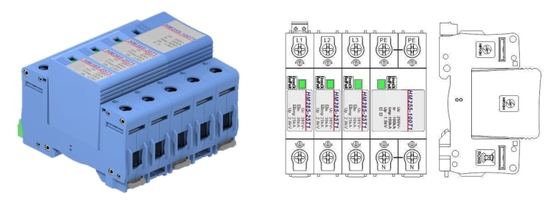

Ürün, 35 mm DIN ray montajında ve değiştirilebilir dalgalanma koruma modülünde kullanılan, aşırı ısınma ve aşırı akım koruma fonksiyonuna sahiptir; bu sayede kurulumu ve bakımı kolaydır, ayrıca uzaktan kontrol için uzaktan arıza alarm portuna (Aktif Olmayan Kontak) sahiptir. Ürün, bara ve alarm portunu seri olarak bağlar, müşteri tarafından kolay kablolama için yalnızca bir port tutar.
3.2 Performans
4 Ürün Kurulumu
4.1.1 Kurulum
Kurulum ve bakım için yetkili profesyonel kişi izinlidir; Ürün, ekipmandaki şalter panosunda 35 mm ray üzerine monte edilebilir; Dalgalanma koruyucu için Kevin bağlantısı önerilir veya genel paralel bağlantı kullanılabilir (Şekil 1'de gösterildiği gibi)
Tablo 1. Her port için önerilen bağlantı özellikleri

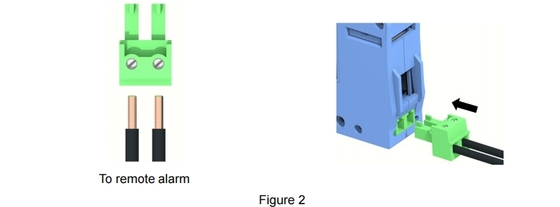

Alarm bağlantı terminali, tutucunun üst kısmında bulunur. Uzaktan denetim ve kontrol gerektiğinde, önce fişi çekin ve ardından alarm kablosunu ilgili bağlantı deliğine takın. SL2.5 boyutunda düz bir tornavida kullanın, vidaları sıkın ve fişi yerine geri takın (Şekil 2'de gösterildiği gibi). Kablolama tamamlandıktan sonra, doğru ve güvenilir olduğundan emin olmak için bağlantı döngüsünü tekrar kontrol edin. Dalgalanma koruma cihazı, güç açılır açılmaz hemen çalışma durumunda olabilir.

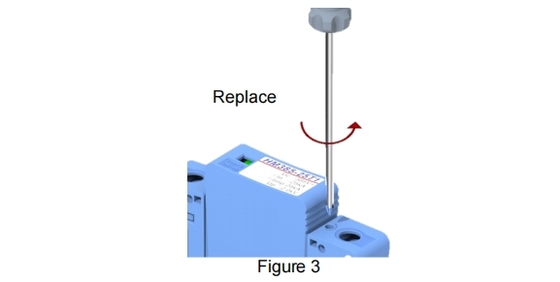

Dalgalanma koruma modülünü değiştirmeniz gerektiğinde, ürün logosunun ok yönünde vidaları gevşetmek için bir SL2.5 Phillips tornavida kullanın ve aşağıdaki Şekil 3'te gösterildiği gibi dalgalanma koruma modülünü kuvvetlice çekin. Modülü yeniden takarken, vidaları 0,5N-m tork aralığında sıkmanız önerilir.
Notlar:
Dalgalanma koruma cihazının taban koltuğunun kurulumu ve bakımı sırasında güç kesilmelidir.
Elektrik çarpması riskine karşı güç açıkken işlem yapmayın. Korumalı hattı, korumasız hat veya PE hattı ile yan yana bağlamayın. Topraklama kablosunun kesiti, uzunluğu ve bağlantı yöntemleri ilgili standarda uygun olmalıdır; aksi takdirde dalgalanma koruma cihazı doğru çalışamaz. Dalgalanma koruma cihazı normal çalışırken özel bir bakım gerekmez, ancak bağlantı kablosu ve alarm penceresi periyodik olarak kontrol edilmelidir. Bir alarm penceresi kırmızı olduğunda, dalgalanma koruma modülünün arızalı olduğu ve derhal değiştirilmesi gerektiği anlamına gelir. Uzaktan alarm portu bağlıysa, bir alarm sinyali olacaktır.
