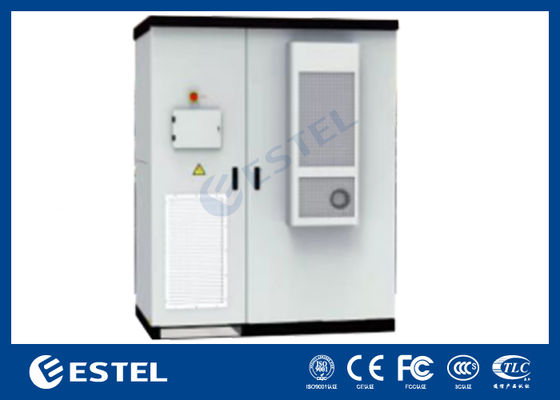

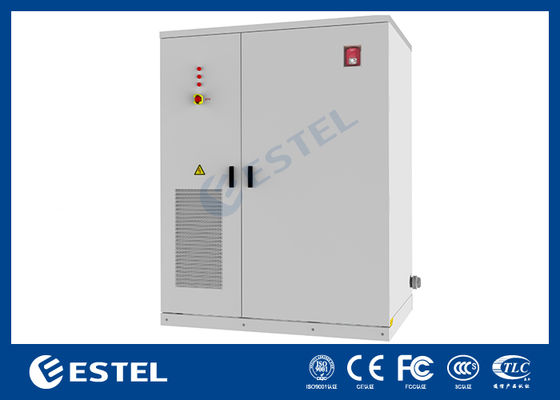

Şebeke Gücü Ana Elektriği Tasarrufu ve Güneş Paneli PV Fotovoltaik Enerjisi için Dış Mekan 100kW/215kWh Entegre Enerji Depolama Sistemi

Şebeke Gücü Ana Elektrik Tasarrufu ve Güneş Paneli PV Fotovoltaik Enerji için Dış Mekan 100kW/215kWh Entegre Enerji Depolama Sistemi

1. Sistem Tanıtımı

100kW/215kWh hava soğutmalı entegre enerji depolama sistemi, 280Ah lityum demir fosfat pillerden oluşan bir enerji depolama sistemidir. Şebeke gücünde geniş bir uygulama alanına sahiptir ve tepe tıraşlama ve vadi doldurma, elektrik talebi yönetimi, acil durum güç kaynağı vb. gerçekleştirir.

2. Avantajları

1) Entegre tasarım ve tek küme yönetimi benimsenerek, piller arasındaki dolaşım sorunu ve varil etkisi çözülür, bu da sistemin güvenliğini ve ürünün tüm yaşam döngüsü boyunca deşarj kapasitesini büyük ölçüde artırır;

2) Yüksek entegrasyon, sistemi basitleştirirken sistem maliyetini daha da düşürür;

3) Çeşitlendirilmiş bir yangın koruma sistemi elde edebilir: Standart konfigürasyon, kompozit bir gaz dedektörü ve sıcaklık kontrollü bir aerosol içerir;

4) Kendi geliştirdiği kontrol ve işletim sistemi: Operasyonel gereksinimlere göre bağımsız olarak geliştirilmiş bir dizi yazılım sistemi.

3. Sistem yapısı

4. Sistem Ekipman Listesi

5. Teknik Parametreler

6. Ayrıntılı Tanıtım

1) Genel

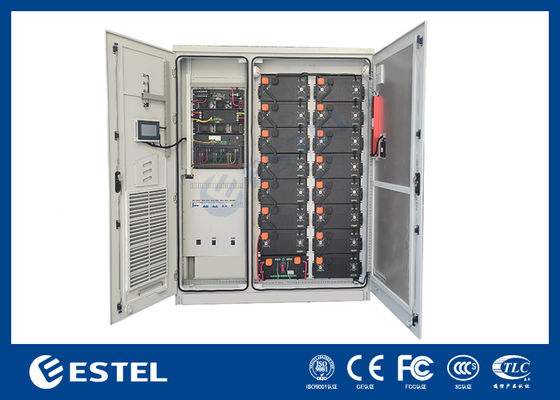

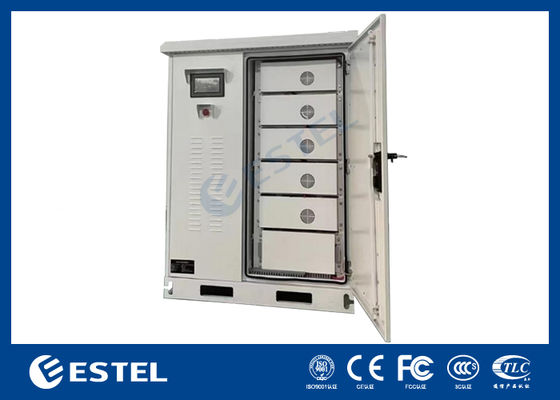

Kabin başına 215kWh nominal kapasiteli, standart bir enerji depolama sistemidir. Pil kutusu, yüksek gerilim kutusu, enerji depolama invertörü, STS, sıcaklık kontrol sistemi, yangın koruma sistemi, güç dağıtım ünitesi, BMS (Pil Yönetim Sistemi) ve enerji yönetim sistemi EMS'yi içerir ve APP işlevini destekler.

Ürün, dış mekan kurulumuna uygundur, güçlü çevresel uyarlanabilirliğe, esnek kuruluma sahiptir, birden fazla kabini destekler ve genişletme için uygundur; esas olarak endüstriyel ve ticari tarafta tepe tıraşlama ve vadi doldurma için kullanılır, şebeke basıncını hafifletir ve elektrik giderlerinden tasarruf sağlar.

Ürün, şebekeye bağlı modda çalışır. PCS, üç fazlı bir sistem benimser. Kabine AC220V yardımcı güç kaynağı sağlamak için şebeke tarafından N fazını kabindeki N sırasına bağlamak gerekir. Elektrik şeması aşağıdaki gibidir:

2) Elektrik şeması

3) Pil Paketi Kutusu

RYZ100215AF serisi ürünler, 3,2V/280Ah LFP hücreleri kullanır ve her Pil Paketi Kutusu, 1P16S modunda gruplandırılan 16 hücre içerir.

4) Pil hücreleri

Sistem, yüksek özgül enerji, uzun döngü ömrü, düşük maliyet, güvenlik ve kirlilik içermeyen, enerji depolama sistemlerinde yaygın olarak uygulanan yepyeni LFP lityum piller (3,2V/280Ah) ile donatılmıştır.

5) Pil Kümesi

Bir pil kümesi, belirli bir elektriksel yolla bağlanan çoklu pil paketlerinden oluşan bir birimdir, pil rafları, enerji depolama pilleri, güç ve örnekleme devreleri, elektriksel arayüzler ve diğer bileşenleri içerir. Tek bir kabin, şarj ve deşarj fonksiyonlarına sahip bir lityum demir fosfat hava soğutmalı enerji depolama entegre kabini oluşturmak için 15 adet 1P16S pil paketi ve 100kW'lık bir enerji depolama invertöründen oluşur. Kabinin nominal kapasitesi 215kWh'dir.

6) Güç Dönüştürme Sistemi (PCS)

Güç Dönüştürme Sistemi (PCS), enerji depolama pil sisteminin şarj ve deşarj sürecini kontrol eder, AC/DC dönüşümü gerçekleştirir ve şebeke gücü olmadığında doğrudan AC yüklerine güç sağlar. PCS, bir DC/AC çift yönlü dönüştürücü, bir kontrol ünitesi vb. oluşur. PCS kontrolörü, iletişim yoluyla arka plan kontrol talimatlarını alır ve güç talimatının işaretine ve boyutuna göre pili şarj etmek veya deşarj etmek için dönüştürücüyü kontrol eder, böylece güç şebekesinin aktif gücünü ve reaktif gücünü ayarlar. PCS kontrolörü, pil paketi durum bilgilerini elde etmek için RS-485 arayüzü aracılığıyla BMS ile iletişim kurar, bu da pilin koruyucu şarj ve deşarjını gerçekleştirebilir ve güvenli pil çalışmasını sağlayabilir.

7) Pil Yönetim Sistemi (BMS)

BMS, 2 katmanlı bir mimari benimser. Her pil yönetim sistemi, bir Pil Yönetim Birimi (BMU) ve bir Pil Kontrol Birimi (BCU) içerir. BMS sistemi, analog sinyallerin yüksek hassasiyetli tespiti ve raporlanması, arıza alarmı, yükleme ve depolama, pil koruması, parametre ayarı, pasif dengeleme, pil paketi SOC kalibrasyonu, operasyon hesabı yetkisi ve parola yönetimi ve diğer cihazlarla bilgi etkileşimi gibi işlevlere sahiptir.

8) Pil Yönetim Birimi (BMU)

Alt kontrol birimi BMU, her bir pilin gerilimini ve sıcaklığını doğru bir şekilde toplayarak pil durumunun gerçek zamanlı izlemesini gerçekleştirir. Modül, güvenilir bir veri iletişim fonksiyonuna sahiptir ve sistem çalışması sırasında pil yönetim sistemi ana kontrol birimi veya diğer gerekli ekipmanlarla iletişim kurabilir.

9) Pil Kontrol Birimi (BCU)

Ana kontrol birimi BCU, pil yönetim sisteminin kontrolünün çekirdeğidir. Alt kontrol birimleriyle iletişim kurarak pil hücrelerinin gerilimini ve sıcaklığını tespit eder ve pil paketinin toplam gerilimi, şarj ve deşarj akımı ve toprağa karşı yalıtım direnci gibi harici karakteristik parametreleri tespit eder. Uygun algoritmalarla lityum pilin iç durumunu (kapasite, SOC, SOH, vb.) tahmin eder ve izler. Bu temelde, lityum pil paketinin şarj ve deşarj yönetimini, termal yönetimini, yalıtım tespitini, tek hücre dengeleme yönetimini ve arıza alarmını gerçekleştirir; PCS, EMS, insan-makine arayüzü ve diğer cihazlarla iletişim otobüsü aracılığıyla veri alışverişinde bulunabilir ve papatya zinciri aracılığıyla BMU ile iletişim kurabilir.
