| Boyut ve Spesifikasyon: | L*w*h 484*250*44mm | Kablo Kurulum Modu: | Geri Çift Giriş |
|---|---|---|---|
| Soket sistemi ve numarası: | IEC320 C19 (2); IEC320 C13 (8) | Dahili bağlantı hattı: | 16awg, 14awg, bakır çubuk |
| Güç kaynağı giriş modu: | C20 soket | Kabuk rengi: | Siyah |
| Sabit delik merkezi mesafesi: | 465mm | Ürün Kurulum Modu: | Parantez kurulumu |
| Vurgulamak: | 2x16A Dönüştürülmüş Rack PDU,Çift Girişli Dönüştürülmüş Rack PDU,KN-1 Dönüştürülmüş Rak PDU |
||
200-240VAC 2x16A Çift Girişli Anahtarlamalı Rack Güç Dağıtım Ünitesi
1. Güç Dağıtım Ünitesi Ürün Özellikleri Parametre Açıklaması:
| Müşteri adı | NO. | Ürün özellikleri parametre açıklaması | ||
| Ürün adı | Güç anahtarı | 1 | Soket sistemi ve sayısı | IEC320 C19 (2); IEC320 C13(8) |
| Ürün özellikleri ve modeli | 1h16QPTKN1D1-8E2G | 2 | Dahili bağlantı hattı | 16AWG,14AWG,bakır Çubuk |
| Ürün kodu | 3 | Güç kaynağı giriş modu | C20 soket | |
| Ürün miktarı | 4 | Kablo fişi sistemi | / | |
| RoHS | EVET | 5 | Kablo özellikleri | / |
| Müşteri ürün kodu | / | 6 | Kablo montaj modu | Arka çift giriş |
| Müşteri ürün özellikleri ve modeli | 7 |
Kablo sabitleme |
/ | |
| 8 | Kabuk rengi | Siyah | ||
| Özel ürün açıklaması | Çıkarılabilir kontrolör | 9 | Boyut ve özellikleri (U*G*Y) | 484*250*44mm |
| 10 | Sabit delik merkez mesafesi | 465mm | ||
| 11 | Alüminyum alaşımlı kabuk uzunluğu | / | ||
| 12 | Ürün montaj modu | Braket montajı | ||
| 13 | Braketin montaj yönü | Yatay resmi | ||
| Fabrika aksesuarları | Her M6 vida ve somun için 4 adet | 14 | Kontrol gösterge fonksiyonu | 1P/16A CB (Yanlış çalıştırmayı önleyin) |
| 15 | Koruma izleme fonksiyonu | KN-1 | ||
| Ürün tanımlama | Ürün adı | Güç anahtarı | ||
| Müşteri özellikleri ve modelleri | 1h16QPTKN1D1-8E2G | |||
| Nominal gerilim ve akım | 200-240VAC 2*16A | |||
| Güvenlik sertifikası işareti | / | |||
| LOGO | / | |||
| Üretici | ESTEL | |||

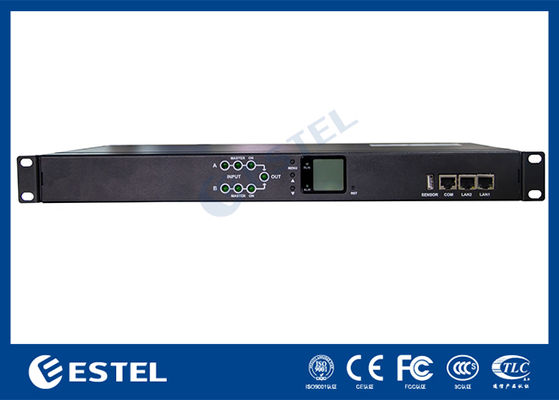

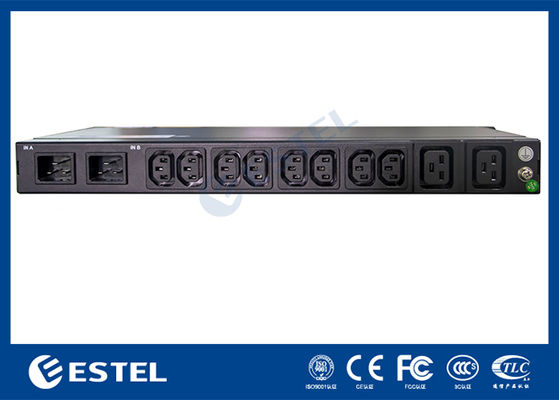

2. Güç Dağıtım Ünitesi Ürün Görüntüleri:
3. Akıllı PDU Fonksiyon Karşılaştırma Tablosu:
| Özellikler | Açıklama | Performans Parametreleri | KN seri sınıfı | Notlar | |
| 1 | |||||
| Çalışma besleme gerilimi | Ürünün normal çalışması için gereken gerilim | AC230V veya AC400V |
√ |
||
| Maksimum giriş ve çıkış akımı | Ürünler uzun süreli akım çalışabilir |
16A veya 32A Veya 3x16A veya 3x32A |
√ | ||
| Çalışma güç frekansı | Ürünün normal çalışması için gereken gerilim | 47~63Hz | √ | ||
| Erişim arayüzü | Ağ portu | Ethernet veya LAN üzerinden erişim izleme | 10/100Mb ağ adaptasyonu | √ | |
| Ağ portu | Seviye hatta portu | Dahili ağ anahtarı | Rezervasyon | ||
| Seri port | Seri port izleme yoluyla erişim | RS485 arayüzü | √ | ||
| RS232 arayüzü (RS485 arayüzü ile birini seçin) | √ | Seçim | |||
| Çevresel arayüz | Sensör arayüzü | RS485 arayüzü | √ | ||
| Görüşme yöntemi |
HTTP/ HTTPS |
Tarayıcı modu erişimi | IE, FireFox ve diğer popüler çekirdek tarayıcılarla uyumlu, SSL'yi destekler | √ | |
| TELNET | Basit komut satırı erişimi | / | √ | ||
| SSH | Şifreli komut satırı erişimi | SSHv2 sürümünü destekler | √ | ||
| SNMP | Yaygın basit ağ yönetimi protokolü merkezi izlemeyi destekler | SNMPv1/v2c/v3 gibi protokol sürümleriyle uyumlu | √ | ||
| İşletim sistemi uyumluluğu | Çoklu işletim sistemlerini destekler | İzleme terminali, Windows//win7/linux gibi ana işletim sistemleriyle uyumludur | √ | ||
| İkincil geliştirme | Müşteri sistemi entegrasyonu için | Geliştirme anlaşması TELNET, SSH | √ | ||
| RS485 | Müşteri anlaşması özelleştirmesini destekler | √ | |||
| Yazılım yükseltmesi | Yönetim yazılımı yükleme | Yönetim yazılımı güncellemelerini destekler | √ | ||
| kontrol | Her çıkışı açıp kapatın | Her çıkışın kesme kapasitesi 16A 250VAC | |||
| Sırayla açılıp kapanma | Sıralı kapanma zaman aralığı 0,5s, sıralı açılma zaman aralığı 1~60s, güç ekipmanının aynı anda parazit ekipmanını başlatmasını, hatları kirletmesini ve toplam fren hattının açık olmamasını önlemek için ayarlanabilir | ||||
| Kapanma | PDU girişi kapatılıp yeniden başlatıldıktan sonra, her çıkış anahtarının durumu orijinal durumunu korur. | ||||
| İzleme | Her çıkış sigorta durumunu tespit et | Sigortanın bağlantısının kesildiğini veya çıkış anahtarının düzgün bir şekilde açılıp kapanmadığını tespit edebilir | |||
| Giriş gerilimini izleyin |
Çözünürlük: 1V Doğruluk: ± %1 +1 kelime Aralık: 90~350V |
√ | |||
| Toplam giriş ve çıkış akımını izleyin |
Çözünürlük: 0,1A Doğruluk: ± %1 +1 kelime Ölçüm aralığı: 0,1~40A |
√ | |||
| Her çıkış akımını izleyin |
Çözünürlük: 0,1A Doğruluk: ± %1 +1 kelime Ölçüm aralığı: 0,1~20A |
||||
|
Her elektrik enerjisini izleyin |
Çözünürlük: 0,1KW ·H Doğruluk: Seviye 1 |
||||
| Her aktif gücü izleyin |
Çözünürlük: 1W Doğruluk: ± %1 +1 kelime |
||||
| Her güç faktörünü izleyin |
Çözünürlük: 0,001 Doğruluk: ±%1+3 kelime |
||||
| Toplam gücü izleme |
Çözünürlük: 0,1KW ·H Doğruluk: Seviye 1 |
√ | |||
| Kesici durumunu izleyin | / | Yok, ancak isteğe bağlı | |||
| Ortam sıcaklığını izleme |
Çözünürlük: 1 °C Doğruluk: ± %1 +1 kelime Ölçüm Aralığı: -30~100℃ |
Yok, ancak isteğe bağlı | |||
| Çevresel nemi izleme |
Çözünürlük: %1 Doğruluk: ± %1 +1 kelime Ölçüm Aralığı: 01-99% |
Yok, ancak isteğe bağlı | |||
| Çevresel dumanı izleme | Maksimum etkili 25㎡ | Yok, ancak isteğe bağlı | |||
| Çevresel su baskınını izleme | Çiğ, su altında kalma ortamını izleyebilir | Yok, ancak isteğe bağlı | |||
| Çevresel personelin girmesi için kızılötesi izleme | Maksimum algılama mesafesi 16m | Yok, ancak isteğe bağlı | |||
| Kapı ve pencere izleme | Minimum açılma mesafesi 5mm etkili | Yok, ancak isteğe bağlı | |||
| Aşırı gerilim, yıldırımdan korunma arızası izleme | Arıza sonrasında ürünün normal kullanımını etkilemez | Yok, ancak isteğe bağlı | |||
| Alarm limiti | Toplam akım limiti | Limitlerin otomatik tanımlanması | √ | ||
| Her çıkış akım limiti | Limitlerin otomatik tanımlanması | ||||
| Çevresel sıcaklık limitleri | Limitlerin otomatik tanımlanması | √ | |||
| Çevresel nem limitleri | Limitlerin otomatik tanımlanması | √ | |||
| Alarm çıkışı | Her sigorta alarmı |
PS/PN yerel alarm modu: PDU alarmı yerinde inceleme, ses ve ışık çıkışı, kuru kontak. PN uzaktan alarm modu: E-posta, SMS, SNMP TRAP, WEB sayfası istemi, TELNET/SSH istemi |
|||
| Her çıkış akım limiti alarmı | |||||
| Toplam akım aşırı yük uyarısı | √ | ||||
| Sıcaklık aşımı alarmı | Yok, ancak isteğe bağlı | ||||
| Nem limiti alarmı | Yok, ancak isteğe bağlı | ||||
| Duman alarmı | Yok, ancak isteğe bağlı | ||||
| Su baskını alarmı | Yok, ancak isteğe bağlı | ||||
| İnsanlar alarm giriyor | PN uzaktan alarm modu: E-posta, SMS, SNMP TRAP, WEB sayfası istemi, TELNET/SSH istemi | Yok, ancak isteğe bağlı | |||
| Açık kapı / pencere alarmı | Yok, ancak isteğe bağlı | ||||
| Aşırı gerilim, yıldırım arızası alarmı | Yok, ancak isteğe bağlı | ||||
| Ekran, talimatlar | Çıkış göstergesi | Gösterge başına bir çıkış | Yok, ancak isteğe bağlı | ||
| LCD ekran | Mevcut gerilimi görüntüleyin, ürün bilgilerini, alarm bilgilerini görüntüleyin | √ | |||
| Dijital tüp ekranı | Mevcut gerilimi görüntüleyin, ürün bilgilerini, alarm bilgilerini görüntüleyin | ||||
| Tuş menüsü işlemi | bilgi arama | Ürün bilgilerini, alarm bilgilerini, akımı vb. sorgulayın ve görüntüleyin. | √ | ||
| Açma / Kapama alarm sesi ve kuru kontak | Alarm sesini ve kuru kontak çıkışını kapatın / açın. Kuru kontak çıkışı iki seçenek sunar, normalde açık ve normalde kapalı. Pasif, kontak 2A 250VAC'ye bağlanabilir. | √ | |||
| Koruma | Yıldırım dalgalanması |
Diferansiyel modu: ± 2kV Ortak mod: ± 2KV Trafik yoluyla: 3KA Deşarj akımı: 5KA |
Yok, ancak isteğe bağlı | ||
| Her biri bir sigorta ile |
Sigorta tüpü kırılma kuvveti 1500A; Ana hattın kapanmasını önlemek için, güç ekipmanlarında ve hatlarda felaketler meydana gelir ve sigorta 0,1~16A ile donatılabilir |
Yok, ancak isteğe bağlı | |||
| Devre kesici koruması | Kısa devrenin ana hattı etkilemesini önlemek için güç kaynağını değiştirin, elektrikli ekipman aşırı yük felaketini önlemek için, kırılma kuvveti 5000A | Yok, ancak isteğe bağlı | |||
| Kurtarılabilir aşırı yük koruması | Elektrikli Ekipman ve Afetlerden Aşırı Yüklenmeyi Önleme | Yok, ancak isteğe bağlı | |||
| Kayıt | Alarm günlüğü | Döngüsel alarm günlüğü, sorgulayabilir, dışa aktarabilir, kaydedebilir, silebilirsiniz | √ | ||
| Yönetim | Kullanıcı yönetim yetkisi | Yönetici ve genel personel hakları arasında ayrım yapın | √ | ||
| Çıkış grubu yönetimi | / | √ | |||
| Saat senkronizasyonu | Ürün sistem saatini düzeltin | √ | |||
| Adlandırılmış yönetim | Kolay yönetim için PDU'lar, çıkış bitleri ve sensörler gibi adlandırma işlemlerini destekler | √ | |||
| Akıllı Tanıma | Akıllı tanımlama çıkışı | Çıkış formatını, basamak sayısını otomatik olarak tanımlayın | √ | ||
| Akıllı tanımlama sensörü | Sensör arayüzünün tanımlanmasına gerek yoktur. Erişim, sensör tipini ve miktarını tanımlayabilir. | √ | |||
| Limitlerin akıllı tanımlanması | Limit aralık dışındaysa, ayar geçersizdir | √ | |||
| Ürünün maksimum çıkış akımının ve mevcut ürün erişim cihazı gücünün akıllı tanımlanması | Yöneticilerin ürün erişim sayısını veya türünü kontrol etmelerine yardımcı olur | √ | |||
| Güç faktörünün akıllı tanımlanması | Müşterilerin müşteri ekipmanlarının güç tüketimini anlamalarına yardımcı olun ve enerji tüketimi için referans olarak kullanılabilir | √ | |||
| Sensör erişimi | Aynı veya farklı türde 1~8 sensör aynı anda bağlanır | Sensör erişimi, genişletme ve yeni müşteri ihtiyaçlarına göre yeni sensörler tasarlama esnekliği | √ | Yok, ancak isteğe bağlı | |
