Veri Alım Sinyal İşleme Protokolü için FSU Alan Denetim Birimi Telekom Güç Sistemi'nde İletişim
Ürün Detayları
Telekom Güç Sistemi FSU
,FSU Sahada Denetim Birimi
,İletişim FSU Sahada Denetim Birimi
Baz İstasyonları Telekom Güç Sistemi için Veri Toplama ve İşleme Destekli Akıllı Protokoller ve İletişim ile Saha Gözetim Birimi
1) Giriş:

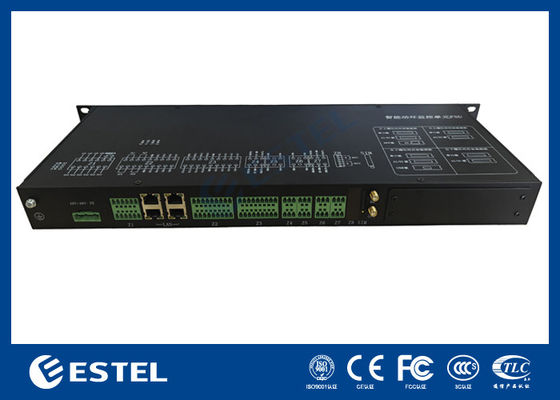

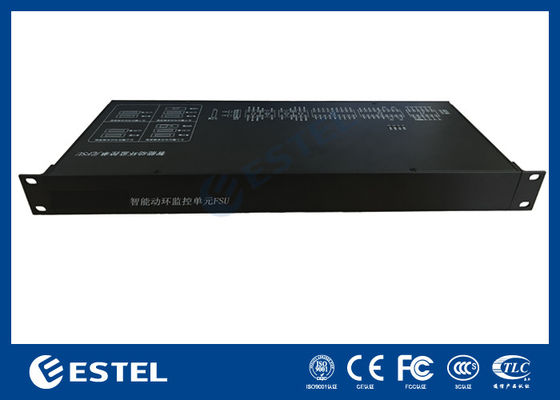

PM5000TT, yerleşik bir 4G kablosuz modül ile tasarlanmış, telekom istasyonu ve dış mekan entegre güç kabinleri için yeni tasarlanmış bir Saha Gözetim Birimidir (FSU).
Çeşitli saha ortam parametrelerinin, güç ekipmanı çalışma parametrelerinin ve çeşitli anahtar değeri alarm sinyallerinin toplanması için kullanılır, veri toplama ve depolama, çıkış kontrolü, uzaktan iletişim vb. işlevleri gerçekleştirmek için kullanılır.
2) Teknik Parametreler:
| Öğe | Parametre | Açıklama |
| AI/DI Girişi | 8 |
0-5V Analog veya Dijital Giriş; Analog Toplama Hassasiyeti: %0.5; DI Toplama Hassasiyeti: %100; |
| DI Girişi | 16 | Toplama Hassasiyeti: %100 |
| DO Çıkışı | 4 | 1A/30V, DO Hassasiyeti: %100 |
| Akıllı Arayüz (Güney Arayüzü) | 8 |
4 R232/485 yapılandırılabilir seri port; 4 RS485 seri port; 1200-19200bps; |
| RJ-45 | 4 |
10M/100M Ethernet portları; IEEE 802.3 10/100 Base-T; |
| 4G (Kuzey Arayüzü) | 1 | Çoklu standart için gömülü 4G modülü |
| DC 12V Çıkışı | 6 |
12VDC±%10, akım > 2A; güç > 15W Sensör için güç kaynağı |
| Flash | 4G | 3 aydan fazla Tarihsel Veri Depolama |
| LED | 4 | Güç, Çalışma, Ağ, Alarm |
| Güç Kaynağı | -36 ila -72VDC | Tersine Çevirme Önleyici |
| Boyut ve Montaj | 1U, 180mm | 19 inç 1U Raf Şasisi |
| Çalışma Sıcaklığı | -20 ila 60℃ | |
| Çalışma Nemi | %95 | |
| Güç Portu Yıldırım | Ortak Mod: 5KA; Fark Modu: 5KA | |
| Sinyal Portu Yıldırım | Ortak Mod: 3KA; Fark Modu: 2KA | |
| Koruma Seviyesi | IP20 | |
| Güç Tüketimi | 25W | |
| MTBF | >100000 saat | |
| Watchdog | Donanım Watchdog |
3) Ortam Durumu İzleme ve Kontrol
- Sıcaklık ve Nem - T&H Sensörü aracılığıyla
- Duman durumu - Duman Sensörü aracılığıyla
- Hareket Algılama - Kızılötesi ve Mikrodalga Çift Pasif Sensör aracılığıyla
- Su Baskını Durumu - Su Sensörü aracılığıyla
- Video Anlık Görüntüsü ve Depolama - IP kamera aracılığıyla
- Uzaktan Aydınlatma Kontrolü - Aydınlatma kontrolcüsü aracılığıyla
- Uzaktan Giriş Kontrolü - Giriş Koruma Kontrolcüsü aracılığıyla
4) Kullanıcı Arayüzü:
Bu ekipman, kullanıcının sisteminin izlenen tüm parametrelerine kolay erişim ve görüntüleme sağlayan kullanıcı dostu bir arayüz sunar. Birden fazla sitede dağıtım ile kullanıcı, her sitenin durumunu tek tıklamayla kontrol edebilir.

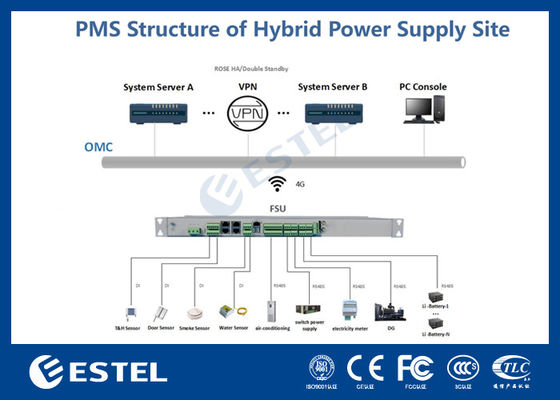

5) Ağ Topolojisi:
Bu ekipman, ana güç, güneş enerjisi ve dizel jeneratör dahil olmak üzere birden fazla güç kaynağının bağlantısını destekler. Çeşitli sensörlerle bağlantı yoluyla, sıcaklık ve nem parametreleri, kapı erişimi, duman, su basması, klima, anahtar gücü, elektrik sayacı, dizel jeneratör durumu, pil şarj durumu dahil olmak üzere saha ortamları ve güç kaynağı durumu için kapsamlı izleme ve kontrol gerçekleştirir. Aşağıda, kullanıcının sistemindeki bağlantısının ana topolojisi bulunmaktadır:
-
