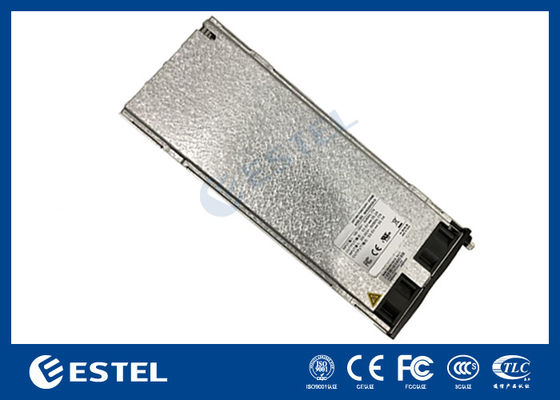

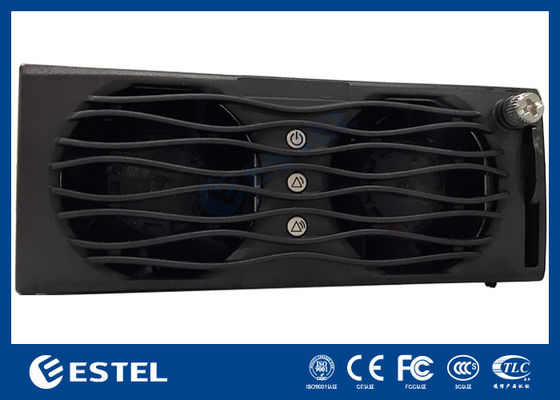

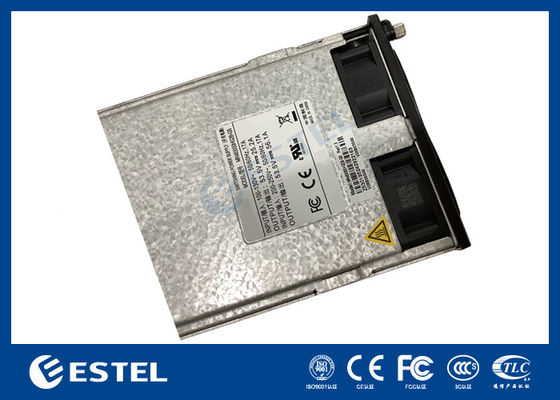

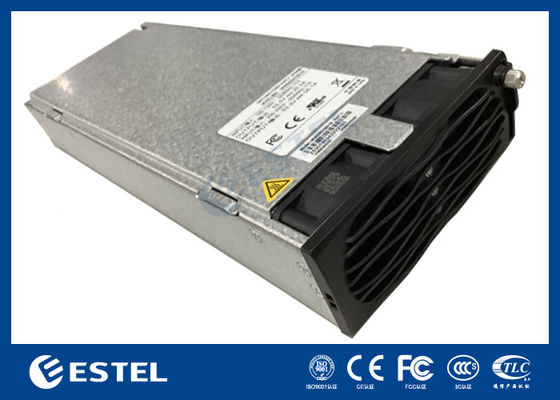

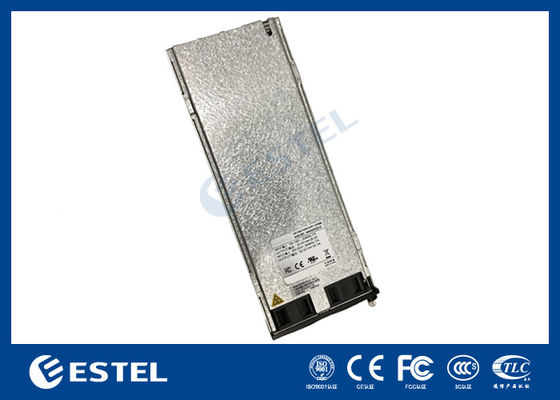

MR484000SG1 4000W 75A Yüksek Verimli İletişim Güç Modülü %96 Verimlilik Geniş Giriş 85-300VAC Hot Swappable
1. Elektriksel Özellikler
1.1 Giriş Özellikleri
| Giriş Modu |
Tek fazlı iki telli giriş |
| Koruma |
85Vac - 300Vac |
| Nominal Giriş Voltajı |
110Vac / 220Vac |
| Nominal Giriş |
100Vac - 120Vac 200Vac - 240Vac |
| Frekans Aralığı |
45Hz-66Hz |
| Maksimum Giriş Akımı |
≤24A |
| Ani Akım |
Kriterleri Karşılar: ETSI300132-3 |
| Verimlilik |
≥%96.6@tepe değeri |
| Güç Faktörü |
≥0.99@220Vac %20-100 Yük |
| Giriş Akımı THD |
<%3 @≥%50 Yük
<%8 @≥%20 Yük
|
| Kaçak Akım |
<3.5mA@264Vac |
| Nominal Güç |
Nominal 4000W@176ac
(176Vac～300Vac aşırı çıkış;
176Vac～85Vac doğrusal olarak 1600W'a düşer, giriş gücü sınırlama eğrisine göre)
|
| Giriş Sigortası |
L/N Kablo sigortası 30A |
| Maksimum Giriş Voltajı |
320Vac (Güç kaynağı hasar görmemelidir) |
| Güç Kesme Saklama Süresi |
10ms |
Not: 1. Minimum başlatma voltajı 95VAC'nin altındadır.
1.2 Çıkış Özellikleri
1.2.1 Çıkış Voltajı ve Akım Ayarı Oranı
| 220Vac@25 |
+53.5Vdc |
| Çıkış Voltajı Ayar Değeri |
+53.5±0.1Vdc |
| Çıkış Voltajı Ayarlanabilir Aralığı |
+42Vdc～+58Vdc |
| Akım Dengesizliği Derecesi |
≤±%3 |
| Kaynak Etkisi |
±%0.1 |
| Yük Etkisi |
±%0.5 |
| Sabit Akım Doğruluğu |
≤±0.8A |
| Voltaj Regülasyon Doğruluğu |
±%0.6 |
| Minimum Akım |
0A |
| Nominal Akım |
75A |
| Tepe Akımı |
81.3A |
| Sıcaklık Katsayısı (1/℃) |
≤±%0.02 |
| Bekleme Güç Tüketimi |
≤5W |
| Maksimum Kapasitif Yük |
4000uF |
| Maksimum Paralel Sayısı |
31 |
Not: Redresör modülünün çıkış akımı regülasyonu ve iletişim kesintisi aşağıdaki gibidir:
1) Redresör modülünün çıkış akımı, akım komutuna göre ayarlanabilir. Ayar aralığı 1A~81.3A'dır.
2) Redresör modülü ile izleme modülü arasındaki iletişim 1 dakikadan fazla kesilirse, redresör modülünün çıkışı otomatik olarak 53.5V'a dönecek ve
sınırsız akım durumu.
1.2.2 Çıkış Dalgalanma ve Gürültü
| Dalgalanma ve Gürültü (tepe-tepe) |
| ≤200mVp-p |
Not: 1) Dalgalanma ve gürültü testi: Dalgalanma ve gürültü bant genişliği 20 MHz olarak ayarlanmıştır.
1.2.3 Çıkış Dinamik Tepki
|
Voltaj
Aşırı Yüklenme
|
Sıçrama Eğim |
Not Kurtarma Süresi |
+53.5V±5% |
|
0.1A/uS
|
%0-%100
|
%50-%75
≤200us (±%0.6)
|
+58V |
| 0.1A/uS |
%0-%100 |
/( Tetiklemez |
Aşırı Voltaj
Koruma )
Not: Yük sıçrama döngüsü 4ms.
|
1.2.4 Çıkış Aşırı Yüklenmesi
Çıkış Voltajı
| 220Vac@25 |
Başlatma |
| Kapatmak |
için +53.5V +53.5V |
| Aşırı voltaj koruması dahili ve harici aşırı voltaj koruması olarak ikiye ayrılabilir. Dahili aşırı voltaj arıza aralığı 58.5VDC~60.5VDC'dir ve izleme ile ayarlanabilir. Arıza durumunda modül kilitlenir. Harici voltaj 63VDC'den büyük ve 500ms'den uzun sürerse, modül kilitlenir. Kilit makine koruma durumuna girdikten sonra, güç kaynağının tekrar çalışabilmesi için önce AC gücünün kesilmesi ve ardından tekrar açılması gerekir. |
Not: Test sırasındaki yük aralığı: minimumdan maksimuma. |
Not: Test sırasındaki yük aralığı: minimumdan maksimuma. |
1.2.5 Başlangıç Çıkış Gecikme Süresi
Çıkış Voltajı
| Aşırı voltaj koruması dahili ve harici aşırı voltaj koruması olarak ikiye ayrılabilir. Dahili aşırı voltaj arıza aralığı 58.5VDC~60.5VDC'dir ve izleme ile ayarlanabilir. Arıza durumunda modül kilitlenir. Harici voltaj 63VDC'den büyük ve 500ms'den uzun sürerse, modül kilitlenir. Kilit makine koruma durumuna girdikten sonra, güç kaynağının tekrar çalışabilmesi için önce AC gücünün kesilmesi ve ardından tekrar açılması gerekir. |
Not: Başlangıç gecikme süresi, AC gücünün açılmasından çıkış voltajının 42'ye ulaşmasına kadar geçen süredir |
1.2.6 Güç Dönüşümü
Giriş Voltajı
| Çıkış |
Güç 200Vac～290Vac |
| 4350W |
176Vac～200Vac |
| Doğrusal Düşürme |
Kapatma, sıcaklık geri kazanımından sonra kapatma > |
| 4000W |
85 Vac～176Vac |
| Doğrusal Düşürme |
Kapatma, sıcaklık geri kazanımından sonra kapatma > |
| 1600W |
Çıkış 53.5~58V üst limit güce dayanır ve çıkış 42~53.5V harici özelliklere ve orantılı güç limitine dayanır |
Yukarıdakiler, giriş voltajına göre maksimum çıkış gücünü sınırlayan bir eğridir; hepsi
teorik limit değerleridir ve gerçek limit, giriş voltajı doğruluğu (±2V), çıkış voltajı doğruluğu (±%0.6) ve çıkış akımı doğruluğu (0.8A) nedeniyle belirli bir sapmaya sahip olacaktır; Güç dönüşüm noktasının voltaj hatası
<±2V.1.2.7 Çıkış Karakteristiği
Notlar: Yukarıdakiler teorik limit değerleridir, gerçek limit akım doğruluğu nedeniyle belirli bir sapmaya sahip olacaktır (akım hatası
<±0.8A).1.2.7 Başlangıç Çıkış Gecikme Süresi
Çıkış Voltajı
| 220Vac@25 |
℃+53.5V |
| Aşırı voltaj koruması dahili ve harici aşırı voltaj koruması olarak ikiye ayrılabilir. Dahili aşırı voltaj arıza aralığı 58.5VDC~60.5VDC'dir ve izleme ile ayarlanabilir. Arıza durumunda modül kilitlenir. Harici voltaj 63VDC'den büyük ve 500ms'den uzun sürerse, modül kilitlenir. Kilit makine koruma durumuna girdikten sonra, güç kaynağının tekrar çalışabilmesi için önce AC gücünün kesilmesi ve ardından tekrar açılması gerekir. |
Not: Başlangıç gecikme süresi, AC gücünün açılmasından çıkış voltajının 42'ye ulaşmasına kadar geçen süredir |
1.2.8 Aşırı Sıcaklık Düşürme Eğrisi
Sıcaklık
|
Not
≤45℃
|
Düşük Voltaj |
| Redresör |
Doğrusal Düşürme |
| İzleme |
Kapatma, sıcaklık geri kazanımından sonra kapatma > |
| Redresör modülü ile izleme modülü arasında CAN veri yolu iletişim modu kullanılır, uzaktan yazılım sürüm yükseltmesini destekler ve modülün adresi adres kartı aracılığıyla ayarlanabilir. |
Giriş 200Vac'den büyükse, çıkış 53.5~58V üst limit güce dayanır ve çıkış 42~53.5V harici özelliklere ve güç limitinin oranına dayanır; |
Giriş 200Vac'den küçükse ve çıkış 53.5~58V giriş gücü limitine göre orantılı olarak sınırlanır; çıkış 42~53.5V harici özelliklere ve giriş gücü limitine göre orantılı olarak sınırlanır.
Yukarıdakiler teorik limit değerleridir ve gerçek limit ortam sıcaklığı doğruluğu (±2°), giriş voltajı doğruluğu (±2V), çıkış voltajı doğruluğu (±%0.6) ve çıkış akımı doğruluğu (0.8A) nedeniyle belirli bir sapmaya sahip olacaktır; Nominal noktanın ortam sıcaklığı hatası ±2&u2103'ten azdır.
1.2.9
Gürültü Voltajı
Gürültü Voltajı Not
| Not |
Telefon ağırlığı gürültü voltajı |
Düşük Voltaj |
| Geniş Bant Gürültü Voltajı |
≤1mV |
|
| 3.4～150KHz |
≤20mV |
150～200KHz |
| Ayrık Gürültü Voltajı |
≤5mV |
| 3.4～150KHz |
≤3mV |
150～200KHz |
| ≤2mV |
200～500KHz |
| ≤1mV |
500～30000KHz |
| 1.3 Koruma Fonksiyonu |
1.3.1 Çıkış Kısa Devre |
Koruma Çıkış Voltajı
Not+53.5V >75℃
| 1.3.2 Çıkış Aşırı Voltaj |
1.4 İletişim Fonksiyonu |
| Aşırı voltaj koruması dahili ve harici aşırı voltaj koruması olarak ikiye ayrılabilir. Dahili aşırı voltaj arıza aralığı 58.5VDC~60.5VDC'dir ve izleme ile ayarlanabilir. Arıza durumunda modül kilitlenir. Harici voltaj 63VDC'den büyük ve 500ms'den uzun sürerse, modül kilitlenir. Kilit makine koruma durumuna girdikten sonra, güç kaynağının tekrar çalışabilmesi için önce AC gücünün kesilmesi ve ardından tekrar açılması gerekir. |
1.3.3 Çıkış |
Düşük Voltaj Uyarısı >75℃
1.3.4 Giriş Aşırı Voltaj
Koruma Giriş Voltajı
Not
310±10Vac Çıkış kapalı, voltaj normale döndükten sonra kurtarılabilir Kurtarma Noktası Geri Dönüşü >10VNot: Giriş aşırı voltaj koruması 75A nominal yükte test edilmelidir.
| Koruma |
Düşük Voltaj |
| Koruma |
≤45℃ |
| |
Not |
80±5Vac
Çıkış kapalı, voltaj normale döndükten sonra kurtarılabilir 80Vac－95Vac Çıkış kurtarma, çıkış kurtarma noktası geri dönüşü >;5V >75℃
| Koruma |
1.4 İletişim Fonksiyonu |
| Not |
≤45℃ |
| Modül, aşırı sıcaklık koruması olmadan maksimum çıkış gücünü verebilir, modül normal çalışır |
45℃~75℃ |
Modül gücü doğrusal olarak 2000W'a düşürülür>75℃
| Kapatma, kapatma sonrası kendi kendine kurtarma sıcaklık farkı >10&u2103 |
1.4 İletişim Fonksiyonu |
| Redresör |
Modülü ve |
| İzleme |
Modülü Arasında |
| Redresör modülü ile izleme modülü arasında CAN veri yolu iletişim modu kullanılır, uzaktan yazılım sürüm yükseltmesini destekler ve modülün adresi adres kartı aracılığıyla ayarlanabilir. |
Redresör modülü ile izleme arasındaki iletişim 1 dakika kesildikten sonra, redresör modülü başlatılır ve çıkış voltajı ve akım limit değerleri varsayılan değerlere döner. |
Redresör modülündeki CAN arayüzü izole edilmiş olarak tasarlanmalıdır. CAN'ın güç kaynağı, redresör modülü içinde sağlanan +5VDC'dir. Redresör modülünün ana izleme bilgileri aşağıdaki gibidir: 1) Voltaj regülasyonu ve akım regülasyonu fonksiyonu: pilin yüzer şarj gereksinimlerini karşılamak ve voltaj regülasyon gereksinimlerini karşılamak; 2) Tek modül anahtar makine kontrolü; 3) Koruma ve alarm bilgileri geri bildirimi: Şebeke arızası: Şebeke arızası (AC giriş aşırı voltajı);
Modül koruması: sıcaklık uyarısı;
Modül arızası: aşırı voltaj kapatma, fan arızası, aşırı sıcaklık kapatma veya modülün diğer dahili nedenlerinden kaynaklanan çıkış yok;
(Modül uyku ve kapatma durumundadır ve şebeke gücü arızası modül hatası olarak bildirilmez).
1.5 LED
Güç kaynağı LED göstergesi, güç paneli tarafına monte edilmiştir. Çıkış durumu aşağıdaki tabloda gösterilmiştir.
Zorunlu İşaret
Gösterge Işığı
Normal
Anormal
Anormal Neden
Güç Çalışma Göstergesi
Renk
Durum Durum
Güç arızası (AC girişi yok, AC girişi aşırı voltajı), modül çıkışı yok.
| Uyarı Işığı |
Yeşil |
Parlak |
Yanıp Söner |
Sıcaklık uyarısı (ortam sıcaklığı 65°C'yi aşıyor ~ aşırı sıcaklık kapatma). Uyku kapatma (modül sadece alarm gösterge ışığını yakar, modül alarm bildirmez). İletişim kesintisi (uyarı ışığı yanıp söner). Giriş aşırı voltaj uyarısı, (giriş voltajı 290VAC'yi aşıyor ~ aşırı voltaj koruması). |
| Arıza Işığı |
Sarı |
Parlak |
Parlak |
Giriş aşırı voltajı, giriş düşük voltajı, çıkış aşırı voltajı, bus aşırı voltajı, bus düşük voltajı, fan arızası, ortam aşırı sıcaklığı, giriş voltajı tipi hatası, ortam sıcaklığı örnekleme NTC anormalliği, giriş ultra yüksek voltajı. |
| 2. İzolasyon |
Performans |
Korunan Alana Giriş |
< %90, yoğuşma yok) |
Girişten Çıkışa |
| Test Voltajı 500VDC, yalıtım direnci ≥2M |
(Normal atmosfer basıncı, oda sıcaklığı, bağıl nem |
< %90, yoğuşma yok) |
Korunan Alana Giriş |
Korunan Alandan Çıkış |
2.2 Yüksek Voltaj Dayanımı Girişten ÇıkışaDC Voltaj 4240VDC 1 Dakika ≤1mA
Korunan Alana Giriş DC Voltaj 2120VDC 1 Dakika ≤1mA Korunan Alandan Çıkış
|
Not: Devrede yıldırımdan korunma cihazı varsa, voltaj testi elektrik boşluk tüpünün açılmasından sonra yapılmalı, giriş hatları birbirine kısa devre edilmeli (L&N) ve tüm çıkış hatları birbirine kısa devre edilmelidir.
3. Güvenlik StandartlarıGüç kaynağı güvenliği aşağıdaki standartlara uygundur:
|
| GB4943 |
| IEC/EN60950 IEC/EN62368-1 |
Güç Kaynağı Güvenlik Sertifikası: CE Sertifikası (LVD ve EMC direktifi gereksinimleri)
