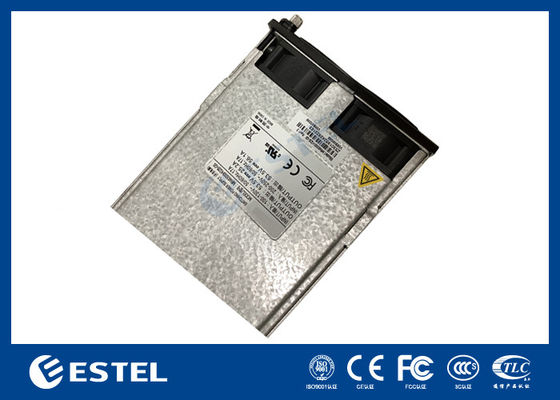

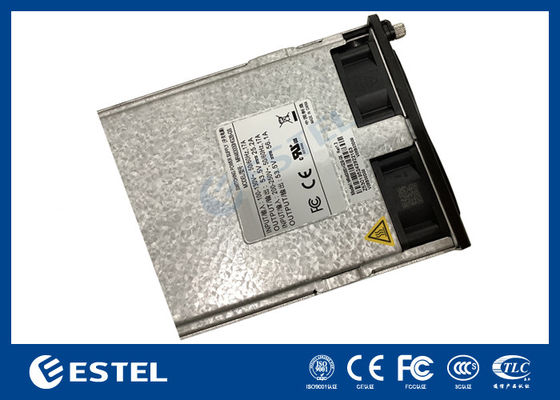

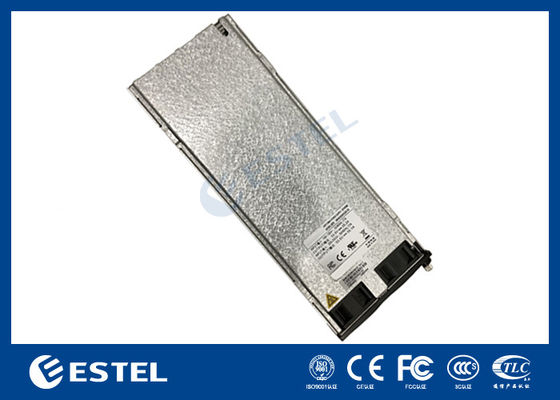

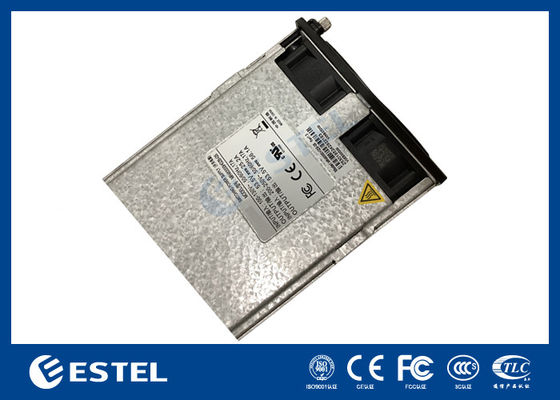

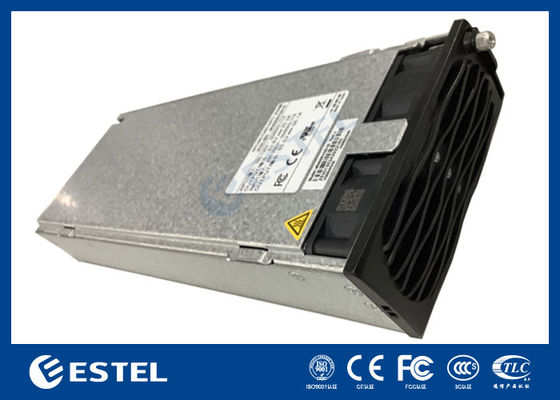

MR483000HG2B-GS 48V 3000W Yüksek Verimli Redresör Modülü, Çalışırken Değiştirilebilir, Geniş Giriş Aralığı 85-290VAC
Ürün Detayları
48V 3000W Düzleyici Modülü
,sıcak değişimli telekom gücü
,geniş giriş aralığı doğrultucu
MR483000HG2B-GS 48V 3000W Yüksek Verimli Doğrultucu Modülü Çalışırken Değiştirilebilir Geniş Giriş Aralığı 85 290VAC
MR483000HG2B-GS, standart AC voltajını sabit 48Vdc'ye dönüştüren bir güç kaynağı cihazıdır.
iletişim güç kaynağı sistemi.
Daha büyük bir yük kapasitesi için redresör modülleri paralel olarak bağlanabilir veya akıllı kontrol için ek bir bağımsız izleme modülü kullanılabilir.
Doğrultucu modülü, raflar ve dolaplarla uyumlu olacak şekilde tasarlanmış takılabilir modüler bir ünitedir.
Telekom Güç Sisteminin Görünümü
Telekom Güç Sisteminin modül tanıtımı
|
Güvenilirlik |
|
|
MTBF |
>500.000 saat (25°C) |
|
sesli Gürültü |
|
|
Şartname |
≤55dB(A) (40°C) |
Telekom Güç Sisteminin arayüz açıklaması
Modül altın parmak tanımıTelekom Güç Sistemi
|
Sabitle sayı |
Pin işlevi açıklaması |
|
1,2 |
Çıkış 48V- |
|
3,4 |
Ön şarj |
|
5,6 |
Çıkış 48V+ |
|
7 |
Doğrultucunun grup adres kablosu |
|
8 |
Doğrultucunun grup iç adres kablosu |
|
13 |
CANL |
|
14 |
CANH |
|
31,32 |
modül koruma topraklaması |
|
33,34 |
AC girişi nötr (N) |
Telekom Güç Sisteminin modül paneli tanıtımı
Doğrultucu modülün gösterge ışıklarının açıklamasıTelekom Güç Sistemi
|
Gösterge |
Gösterge renk |
Durum |
Durum açıklaması |
Önerilen çözüm |
|
Güç gösterge |
Yeşil |
Açık |
Modül AC girişi normal |
Normal durum, herhangi bir işlem yapılmasına gerek yok |
|
Kapalı |
Modülün AC girişi anormal (giriş gücü yok besleme, giriş güç kaynağı aşırı voltajı ve düşük voltaj vb.) |
Girişin normal olup olmadığını kontrol edin; Giriş normalse değiştirin doğrultucu modülü |
||
|
4Hz yanıp sönüyor (4 kez/sn) |
Manuel sorgu durumu |
Normal durum, herhangi bir işlem yapılmasına gerek yok |
||
|
Alarm gösterge |
Sarı |
Kapalı |
Anormal alarm yok |
Normal durum, herhangi bir işlem yapılmasına gerek yok |
|
Açık |
Sıcaklık ön alarmı (ortam sıcaklığı 65°C'yi aşıyor ~ aşırı sıcaklık kapatması) |
Havalandırmanın olup olmadığını kontrol edin modül engellendi ve ortam sıcaklığının normal olup olmadığı |
||
|
Dinlenme durumunun kapatılması (modül uyku halindeyken kapatma durumunda yalnızca koruma göstergesi açıktır ve modül bir alarm bildirmez) |
Normal durum, herhangi bir işlem yapılmasına gerek yok |
|||
|
290Vac<Giriş voltaj<300Vac |
Giriş voltajının normal olup olmadığını kontrol edin |
|||
|
Modül akım sınırlaması |
Normal durum, herhangi bir işlem yapılmasına gerek yok |
|||
|
4Hz yanıp sönüyor (4 kez/sn) |
Modül donanım adresi hatası |
Modülün yerine takılı ve kilitli olup olmadığını kontrol edin |
||
|
0,5 Hz yanıp sönüyor (1 kere/2sn) |
Modül ile dışarısı arasındaki iletişim kesildi |
Doğrultucu modülünü değiştirin veya izleme modülü; Güç sisteminin CAN veri yolu kablolarını hatalara karşı kontrol edin |
||
|
Arıza göstergesi |
Kırmızı |
Kapalı |
Anormal alarm yok |
Normal durum, herhangi bir işlem yapılmasına gerek yok |
|
Açık |
Çıkış şu nedenle kilitlendi: aşırı voltaj veya modül yerine takılmamış |
Doğrultucu modülünün fişini çekin, 1 dakikadan fazla bekleyin ve ardından takın. |
||
|
Doğrultucu modülünün dahili arızasından dolayı çıkış yok |
Doğrultucu modülünü değiştirin |
-
