Telekom Güç Sistemine Giriş

MC2600, yeni nesil DC güç kontrol cihazıdır. Kontrol cihazı, birincil işlemci olarak AR 32-bit cortex-M4CPU kullanır. MC2600 birçok özellik ve işlev sunar ve daha sağlam, kullanıcı dostu ve kullanımı kolay bir arayüz sunar. Dizel yönetimi, VRLA ve lityum iyon piller ve güneş panelleri dahil olmak üzere güçlü hibrit güç yönetimi işlevi.

Temel ÖzelliklerTelekom Güç SistemininGelişmiş zamanlanmış test, sabit test ve kısa test dahil olmak üzere otomatik pil testi

• Yapılandırma dosyası yükleme özelliği kullanılarak kurulum süresini en aza indirin
• Doğrultucu için enerji tasarrufu bekleme işlevi sayesinde daha düşük işletme maliyeti
• 1'den 40'a kadar doğrultucu yönetir
• Ölçüm

Telekom Güç SistemininSistem voltajı, yük akımı, akü akımı, akü sıcaklığı, 8*DI, 8*DO vb. dahil olmak üzere 24 x Analog ve 9 x dijital giriş okumasıİletişim

Kontrol cihazı, ana bilgisayarla 2 modda iletişim kurar: Rs485 ve ethernet (WEB veya SNMP). WEB tarayıcısı aracılığıyla operasyonel parametreleri ayarlama ve düzenleme, veri günlüklerini ve geçmiş alarmları indirme mümkündür. Kontrol cihazı ile doğrultucular ve güneş panelleri arasındaki iletişim CAN iletişimi kullanır.

SNMP protokolü, pil BMS, DG veya uzatma işlevi cihazı için GET, SET ve TRAP 4xRs485 portlarını destekler

Alarm Geçmişi Günlüğü

Sistem analizi için 1000 olay alarm geçmişi günlüğü, FlFO

Sistem Durumu Günlüğü

Çıkış voltajı ve yük akımı okumalarının 1000 kaydı ve geçmiş pil testi okumalarının 50 kaydı

LCD ve LED

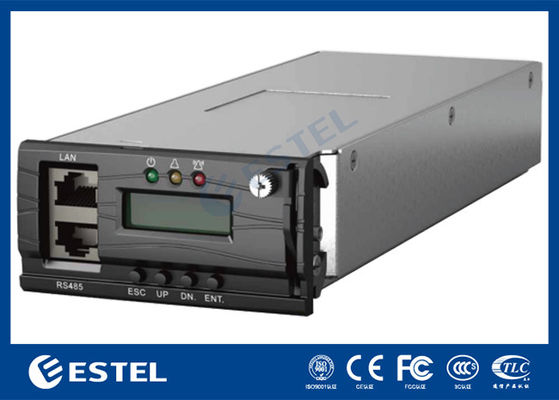

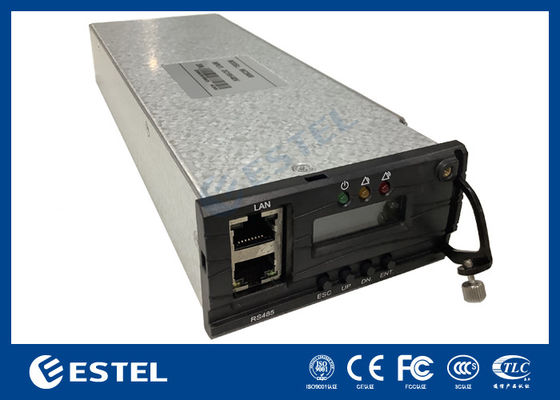

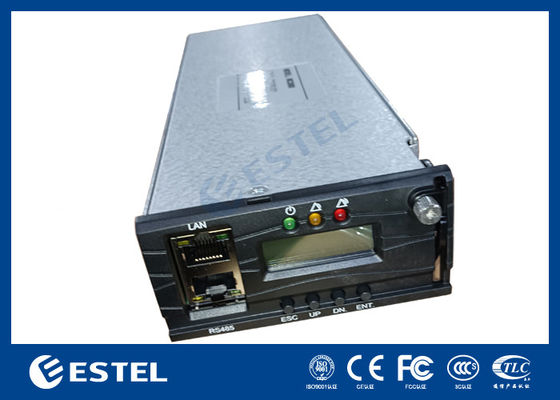

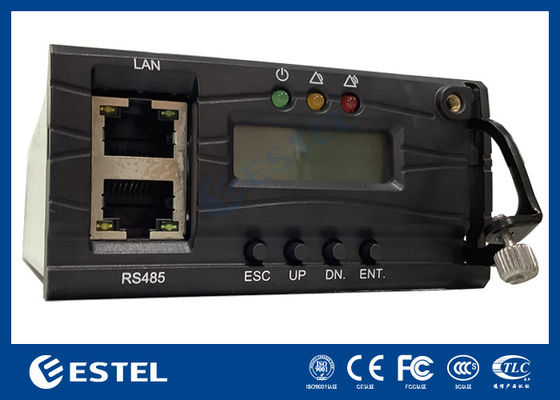

Duruma, alarmlara, kullanıcı ayarlarına erişmek için 128 x 32 LCD ekran; yeşil/sarı/kırmızı LED'ler çalışma durumunu ve alarmları gösterir

Pil Yönetimi

Telekom Güç Sisteminin

Ömür optimizasyonu için doğrultucu çalışma süresini eşitleyinPil testiSıcaklık telafisi

• Pil kapasitesi tahmini
• Düşük voltaj/kap bağlantısı kesilmesi
• Düşük/yüksek sıcaklık
• bağlantı kesilmesi
• Pil Yönetimi
• Telekom Güç Sisteminin
• Tek bir sistem içinde birden fazla doğrultucu ve/veya güneş paneli yönetir

Ömür optimizasyonu için doğrultucu çalışma süresini eşitleyinEn yüksek verimlilik için aktif doğrultucu sayısını optimize edinAlarmlar/Olaylar

• Telekom Güç Sisteminin
• SPD alarmı
• Dijital giriş alarmı
• Yük sigortası alarmı
• Manuel mod alarmı

Akım dengesizliğiOrtam sıcaklığı alarmı

• Yük bağlantısı kesildi
• AC güç arızası
• Akü sigortası alarmı
• Akü deşarjı
• Akü testi başarısız
• Akü dengesizliği
• Akü bağlantısı kesildi
• Akü sıcaklık sensörü arızası
• Akü sıcaklık alarmı
• BMS iletişim hatası
• Doğrultucu AC giriş arızası
• Doğrultucu arızası
• Doğrultucu fan arızası
• Doğrultucu koruması etkinleştirildi
• Doğrultucu açık/kapalı durumu
• Doğrultucu iletişim hatası
• Sistem enerji tasarrufu modu
• Enerji tasarrufu modu kesintisi
• Güneş paneli iletişim hatası
• Güneş paneli arızası
• Güneş paneli fan arızası
• Güneş paneli koruması etkinleştirildi
• Güneş paneli açık/kapalı durumu
• Güneş paneli giriş arızası
• AC aşırı voltaj ve düşük voltaj
• DC aşırı voltaj ve düşük voltaj
