| Paket: | Kartonlar | Pil Girişi: | 2 × 125A/1p Breakers, LVD 200A |
|---|---|---|---|
| Doğrultucu: | MR48 Serisi (MR484000SG1-GS: 4000W,% 96.5 verimlilik) | AC çıkışı: | 220VAC ±%10, 50/60Hz, 63A maks (tek fazlı) |
| Pil dağılımı: | 43 ~ -58vdc, derecelendirilmiş -53.5vdc | Giriş Voltajı DC: | 85-300VAC (doğrultucu girişi) |
| Nominal kapasite: | 9kW Standart, Maksimum 12kW (3 × 4kW doğrultucularla) | Üretici: | ESTEL |
| Vurgulamak: | Kompakt Telekom Güç Sistemi,2U Telekom Güç Sistemi,Raka Montaj Telekom Güç Kaynağı |
||

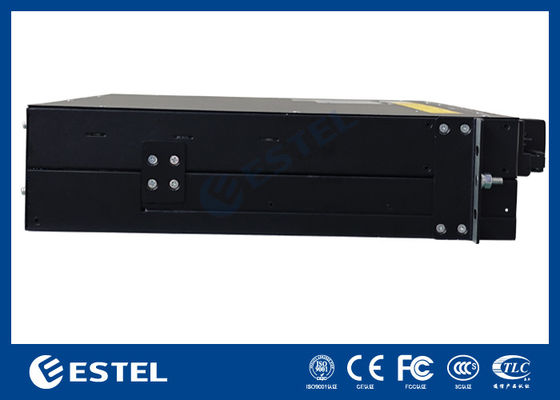

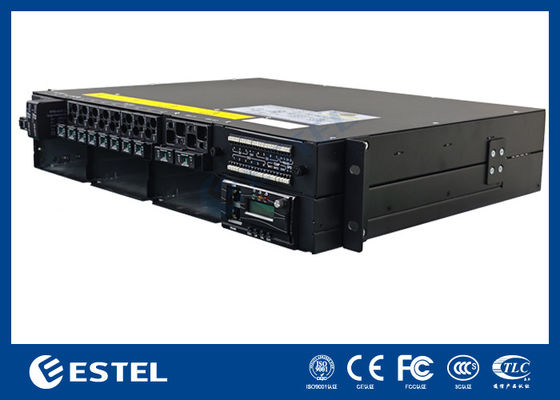

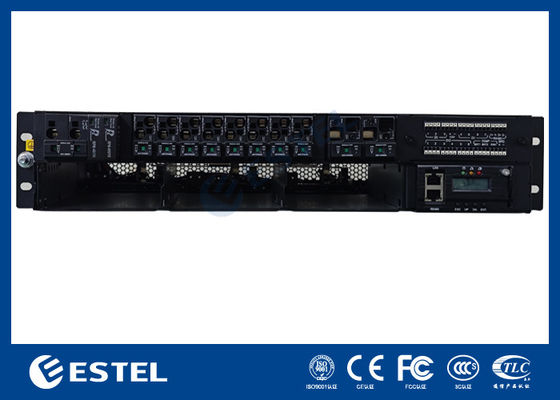

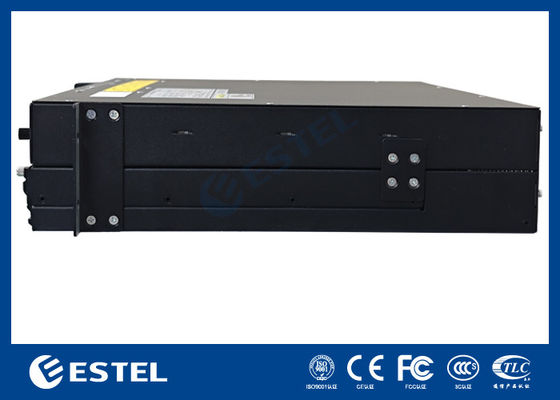

ET48200 M5E32A 2U Kompakt Güç Sistemi - Telekom için Yüksek Yoğunluklu 12KW Raf Tipi
Temel Özellikler
ESTEL ET48200 M5E32A, küçük boyut ve yüksek güç yoğunluğu (2U'da 12KW'a kadar) sağlayan yeni bir mimari tasarıma sahip, yeni bir gömülü kompakt güç kaynağıdır. Bu sistem, müşteri esnekliğine öncelik verir.
Yüksek yoğunluklu takılabilir devre kesicileri ve doğrultucuları, çeşitli uygulama gereksinimlerini karşılamak için zahmetsiz saha yapılandırmasına olanak tanır. MR48 serisi doğrultucular, MC2600 kontrol cihazıyla eşleştirilerek güvenli, güvenilir ve esnek çalışma sağlar. Çoğu kabin için yeterince kompakt olup, ideal bir yedek ünitedir. ESTEL'in kanıtlanmış teknolojisi üzerine inşa edilen MR48 serisi, gelecekteki talepleri karşılamaya hazırdır.
Çok dilli LCD ve web ekranı
Uygulama Senaryoları
Özellikler
| Ürün Modeli | ET48200 M5E32A | ||
| Sistem | Boyut(mm) | 482.0(G)*350.0(D)*2U(Y) | |
| Ağırlık | < 10kg (doğrultucu modülü ve ambalaj hariç) | ||
| Soğutma yöntemi | Doğal soğutma | ||
| Kurulum | 19 inç raf montajı | ||
| Yönlendirme yöntemi | Ön giriş ve ön çıkış | ||
| Bakım yöntemi | Ön bakım, çalışırken değiştirme desteği | ||
| Koruma seviyesi | IP20 | ||
| AC Dağıtımı | Giriş modu | Tek fazlı 220V | |
| Giriş kapasitesi | 1 * 63A/2P | ||
| Frekans | 45~65Hz, nominal değer: 50Hz/60Hz | ||
| AC SPD | 10kA/20kA, 8/20μs | ||
| DC Dağıtımı | Çıkış voltajı | -43~-58VDC, nominal çıkış: -53.5VDC | |
| Maksimum kapasite | 9KW (3kW*3) | 12KW (4kW*3) | |
| Akü kesicileri | 2 * 125A/1P | ||
| Yük kesicileri | 2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P(Maksimum 8 yük MCB) | ||
| 1 x LVD 200A | |||
| Doğrultucu Modülü | Giriş voltajı | 85VAC～300VAC, Nominal değer: 220VAC | |
| verimlilik | ≥96.6% | ||
| Nominal çıkış gücü | 4000W (176Vac～300Vac) | ||
| Çalışma sıcaklığı | -40℃~+75℃(50℃'nin altında tam çıkış) | ||
| Boyut | 106.5mm(G)×286mm(D)×41.5mm(1U/Y) | ||
| Ağırlık | ≤2.1kg | ||
| Soğutma yöntemi | Zorunlu soğutma | ||
| Güç Faktörü | ≥0.99 @220Vac %20-100 Yük | ||
| Kontrol Cihazı | Sinyal girişi | 4 AI(3 Akü sıcaklığı, 1 ortam sıcaklığı),7 DI(SPD, 6 ortak DI) | |
| Alarm çıkışı | 6 kuru kontak | ||
| İletişim portları | RS485, SNMP | ||
| Ekran modu | LCD | ||
| Çevre | Çalışma sıcaklığı | -40℃~+65℃ | |
| Depolama sıcaklığı | -40℃~+70℃ | ||
| Çalışma nemi | %5~%95 (yoğuşmasız) | ||
| Rakım | 0~3000m (Rakım 2000m ile 3000m arasındayken, maksimum çalışma sıcaklığı rakım artışında her 200m'de 1°C azalır) | ||
Şema
MR483000HG2B-CS
| AC Girişi | DC Çıkışı | ||
| Giriş Voltajı (Nominal) | 110VAC/220VAC | Çıkış Voltajı | -42 ila -58VDC, nominal: -53.5VDC |
| Giriş Voltaj Aralığı | 85 ila 290VAC | Tepe Verimliliği | >%96 |
| Maksimum Giriş Akımı | 18A | Maksimum Kapasite | 3000W |
| Giriş Frekansı | 45 ila 65Hz | Maksimum Çıkış Akımı | 56.1A |
| Güç Faktörü | ≥0.99 (220VAC @ %20 ila %100 yük) | THD | ≤%5 @ %50 ila %100 yük |
| Kontrol ve İzleme | Çevre | ||
| İletişim Protokolü | CAN | EMC | EN55032 sınıf B；EN55035;IEC61000-3-2；IEC61000-3-3 |
| LED | Yeşil-normal; sarı-alarm; kırmızı-arıza | Güvenlik | UL62368-1;EN62368-1；IEC62368-1 |
MR484000SG1-GS
l Maksimum verimlilik >%96.5
l 45℃'den 75℃'ye güç düşüşü
l Çıkış gücü düşüşü<176VAC
l Yüksek güç yoğunluğu
| AC Girişi | DC Çıkışı | ||
| Giriş Voltajı (Nominal) | 110VAC/220VAC | Çıkış Voltajı | -42 ila -58VDC, nominal: -53.5VDC |
| Giriş Voltaj Aralığı | 85 ila 290VAC | Tepe Verimliliği | >%96.5 |
| Maksimum Giriş Akımı | 26A | Maksimum Kapasite | 4350W |
| Giriş Frekansı | 45 ila 65Hz | Maksimum Çıkış Akımı | 81.3A |
| Güç Faktörü | ≥0.99 (220VAC @ %20 ila %100 yük) | THD | <3% @ ≥%50 yük |
| Kontrol ve İzleme | Çevre | ||
| İletişim Protokolü | CAN | EMC | EN55032 sınıf B；EN55035;IEC61000-3-11；IEC61000-3-12 |
| LED | Yeşil-normal; sarı-alarm; kırmızı-arıza | Güvenlik | UL62368-1;EN62368-1；IEC62368-1 |
MC2600 Kontrol Cihazı
Temel Özellikler
MC2600, Megmeet tarafından geliştirilen yeni nesil DC güç kontrol cihazıdır. Kontrol cihazı, birincil işlemci olarak AR 32-bit cortex-M4CPU'yu benimser. Mc2600, dizel yönetimi, VRLA ve lityum iyon piller ve güneş modülleri dahil olmak üzere birçok özellik ve işlev ve daha sağlam, kullanıcı dostu ve kullanımı kolay bir arayüz sunar.
Çok dilli LCD ve web ekranı
İletişim
Sistem voltajı, yük akımı, akü akımı, akü sıcaklığı, 8*DI, 8*DO vb. dahil olmak üzere 24 x Analog ve 9 x dijital giriş okuması
SNMP protokolü, pil BMS, DG veya uzatma işlev kartları için GET, SET ve TRAP 4xRS485 portlarını destekler
Kontrol cihazı, ana bilgisayarla 2 modda iletişim kurar: Rs485 ve ethernet (WEB veya SNMP). WEB tarayıcısı aracılığıyla operasyonel parametreleri ayarlama ve düzenleme, veri günlüklerini ve geçmiş alarmları indirme mevcuttur. Kontrol cihazı ile doğrultucular ve güneş modülleri arasındaki iletişim CAN iletişimini kullanır.
SNMP protokolü, pil BMS, DG veya uzatma işlev cihazı için GET, SET ve TRAP 4xRs485 portlarını destekler
Sistem Durumu Günlüğü
Sistem analizi için 1000 olay alarm geçmişi günlüğü, FlFO
LCD&LED
Çıkış voltajı ve yük akımı okumalarının 1000 kaydı ve geçmiş pil testi okumalarının 50 kaydı
Toplama ve Yönetim
Duruma, alarmlara, kullanıcı ayarlarına erişmek için 128 x 32 LCD ekran; yeşil/sarı/kırmızı LED'ler çalışma durumunu ve alarmları gösterir
Şarj akımı sınırı yönetimi
Şarj akımı sınırı yönetimi
Dijital giriş alarmı
Mc2900, Megmeet tarafından geliştirilen en yeni nesil DC güç kontrol cihazıdır. ARM Cortex-A8 CPU, 256Nflash, 512M SRAM ve linux işletim sistemine dayanmaktadır. Mc2900, daha sağlam, kullanıcı dostu ve kullanımı kolay bir arayüz sunar. Kontrol cihazı, doğrultucu, güneş modülü, rüzgar modülü, Dc/Dc modülü, HVDC modülü dizel, VRLA akü ve lityum iyon akünün yönetim işlevini sağlar.
Temel Özellikler
lpv4 statik/DHCP, lpv6 statik/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
Çok dilli LCD ve web ekranı
İletişim
Kontrol cihazı, ana bilgisayarla 2 modda iletişim kurar: Rs485 ve ethernet (TcP/p, UDp, https ve SNMp). WEB tarayıcısı aracılığıyla operasyonel parametreleri ayarlama ve düzenleme, operasyonel geçmişi ve alarm geçmişini indirme mevcuttur. Kontrol cihazı ile doğrultucular ve güneş modülleri arasındaki iletişim CAN iletişimini kullanır.
SNMP protokolü, pil BMS, DG veya uzatma işlev kartları için GET, SET ve TRAP 4xRS485 portlarını destekler
Alarm Geçmişi Günlüğü
200000 geçmiş alarm ve 100000 geçmiş olay
Sistem Durumu Günlüğü
5000 akü testi günlüğü, 5000 akü şarj günlüğü, 5000 akü deşarj günlüğü, 5000 DG çalışma günlüğü
LCD&LED
Geçerli çalışma koşullarına, alarmlara, kullanıcı ayarlarına erişmek için 128 x 160 LCD ekran; yeşil/sarı/kırmızı LED'ler çalışma durumunu ve alarmları gösterir
Toplama ve Yönetim
Doğrultucu, güneş modülü, rüzgar modülü, DC/DC modülü, DC/AC modülü, HVDC modülü verileri
Narada ve shoto lityum pil paketi veri toplama
Şarj akımı sınırı yönetimi
Dijital giriş alarmı
