| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
| Weight: | ≤20kg (without rectifiers) | Input capacity: | 1×125A/2P |
| Vurgulamak: | Dış Telekom Kabineti için Güç Sistemi,Telekomünikasyon için düzleyici,Telekom için düzleyici sistemi |
||

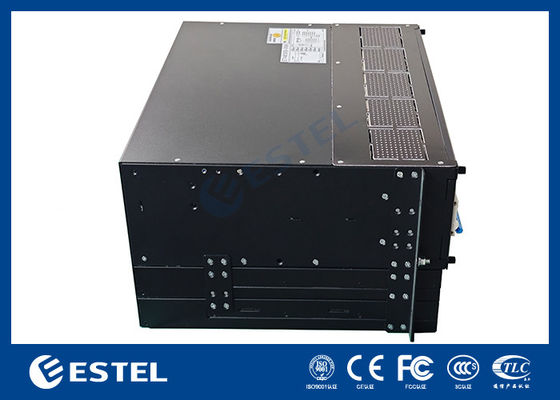

5U Gömülü Güç Sistemi
1.Giriş
ESTEL ET48300 M5E65A, küçük boyut ve yüksek güç yoğunluğu (5U'da 24KW'a kadar) sağlayan yeni bir mimari tasarıma sahip, yeni bir gömülü kompakt güç kaynağıdır. Bu sistem, müşteri esnekliğine öncelik verir.
Fiber ve mikrodalga iletimi, erişim cihazı, anahtar gibi kritik uygulamaların ihtiyaçlarını karşılamak için 5U yükseklikte kompakt tasarım. Sistem maksimum gücü 300A'dır, AC/pil/yük MCB'leri ile. Kablolar, MCB ve bara ile önden erişimlidir. MR48 serisi doğrultucular, MC2600 kontrol cihazı ile eşleştirilerek güvenli, güvenilir ve esnek çalışma sağlar. Çoğu kabin için yeterince kompakttır, ideal bir yedek ünitedir. ESTEL'in kanıtlanmış teknolojisi üzerine inşa edilen MR48 serisi, gelecekteki talepleri karşılamaya hazırdır.
Çok dilli LCD ve web ekranı
2.Uygulama Senaryoları
3.Özellikler
| Ürün Modeli | ET48300 M5E65A | ||
| Sistem | Boyut(mm) | 482,0(G)*350(D)*5U(Y) | |
| Ağırlık | ≤20kg (doğrultucular hariç) | ||
| Soğutma modu | Doğal soğutma | ||
| Kurulum modu | 19 inç rafa veya kabin içine monte edilmiştir | ||
| Kablolama modu | Üst giriş ve üst çıkış | ||
| Bakım modu | Ön bakım, modül sınıfı değişikliğini destekler | ||
| Koruma seviyesi | IP20 | ||
| AC Dağıtımı | Giriş modu | 220Vac(L-L) | |
| Giriş kapasitesi | 1×125A/2P | ||
| Giriş voltaj aralığı | 90 ~ 300Vac | ||
| AC SPD | 20kA/40kA, 8/20μs | ||
| DC Dağıtımı | Çıkış voltajı | -43~-58VDC, nominal değer: -53,5VDC | |
| Maksimum kapasite | 18kW(6×3KW) | 24kW(6×4KW) | |
| Pil kesicileri | 2×125A/1P | ||
| Yük kesicileri |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Doğrultucu Modülü | Giriş voltajı | 85VAC～300VAC, nominal 220VAC | |
| Verimlilik | ≥%96@tepe değeri | ||
| Nominal güç | 3000W(176~300VAC) | ||
| Çalışma sıcaklığı | -40℃~+75℃(50℃'nin altında tamamen çıkış) | ||
| Boyut | 106,5mm(G)×286mm(D)×41,5mm(1U/Y) | ||
| Ağırlık | ≤2kg | ||
| Soğutma modu | Fanlı zorlamalı soğutma | ||
|
Kontrol Cihazı
|
Sinyal girişi | 4 AI (3 Pil sıcaklığı, 1 ortam sıcaklığı), 6 DI (SPD, 6 ortak DI) | |
| Alarm çıkışı | 6 kuru kontak | ||
| İletişim portu | LAN/RS232/RS485 arayüzü, LAN-SNMP, TCP/IP | ||
| Ekran modu | LCD | ||
| Çevre | Çalışma sıcaklığı | -40℃~+75℃ (Tam yükte çalışırken, sıcaklık 50℃'den yüksek değildir) | |
| Depolama sıcaklığı | -40℃~+75℃ | ||
| Çalışma nemi | %0~95(yoğuşmasız) | ||
| Rakım | 0~3000m (Rakım 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.) | ||
4.Gömülü Güç Sistemi Şema
5.MR483000HG2B-CS
| AC Girişi | DC Çıkışı | ||
| Giriş Voltajı (Nominal) | 110VAC/220VAC | Çıkış Voltajı | -42 ila -58VDC, nominal: -53,5VDC |
| Giriş Voltaj Aralığı | 85 ila 290VAC | Tepe Verimliliği | >%96 |
| Maksimum Giriş Akımı | 18A | Maksimum Kapasite | 3000W |
| Giriş Frekansı | 45 ila 65Hz | Maksimum Çıkış Akımı | 56.1A |
| Güç Faktörü | ≥0.99 (220VAC @ %20 ila %100 yük) | THD | ≤%5 @ %50 ila %100 yük |
| Kontrol ve İzleme | Çevre | ||
| İletişim Protokolü | CAN | EMC | EN55032 sınıf B；EN55035;IEC61000-3-2；IEC61000-3-3 |
| LED | Yeşil-normal; sarı-alarm; kırmızı-arıza | Güvenlik | UL62368-1;EN62368-1；IEC62368-1 |
6.MR484000SG1-GS
l Maksimum verimlilik >%96,5
l 45℃'den 75℃'ye güç düşüşü
l Çıkış gücü düşüşü <176VAC
l Yüksek güç yoğunluğu
| AC Girişi | DC Çıkışı | ||
| Giriş Voltajı (Nominal) | 110VAC/220VAC | Çıkış Voltajı | -42 ila -58VDC, nominal: -53,5VDC |
| Giriş Voltaj Aralığı | 85 ila 290VAC | Tepe Verimliliği | >%96,5 |
| Maksimum Giriş Akımı | 26A | Maksimum Kapasite | 4350W |
| Giriş Frekansı | 45 ila 65Hz | Maksimum Çıkış Akımı | 81.3A |
| Güç Faktörü | ≥0.99 (220VAC @ %20 ila %100 yük) | THD | <3% @ ≥%50 yük |
| Kontrol ve İzleme | Çevre | ||
| İletişim Protokolü | CAN | EMC | EN55032 sınıf B；EN55035;IEC61000-3-11；IEC61000-3-12 |
| LED | Yeşil-normal; sarı-alarm; kırmızı-arıza | Güvenlik | UL62368-1;EN62368-1；IEC62368-1 |
7.MC2600 Kontrol Cihazı
Temel Özellikler
MC2600, Megmeet tarafından geliştirilen yeni nesil DC güç kontrol cihazıdır. Kontrol cihazı, birincil işlemci olarak AR 32-bit cortex-M4CPU'yu benimser. Mc2600, dizel yönetimi, VRLA ve lityum iyon piller ve güneş modülleri dahil olmak üzere birçok özellik ve işlev ve daha sağlam, kullanıcı dostu ve kullanımı kolay bir arayüz sunar.
Çok dilli LCD ve web ekranı
İletişim
Sistem voltajı, yük akımı, pil akımı, pil sıcaklığı, 8*Dl, 8*D0, vb. dahil olmak üzere 24 x Analog ve 9 x dijital giriş okuması
SNMP protokolü, pil BMS, DG veya uzatma işlevi kartları için GET, SET ve TRAP 4xRS485 portlarını destekler
Kontrol cihazı, ana bilgisayarla 2 modda iletişim kurar: Rs485 ve ethernet (WEB veya SNMP). WEB tarayıcısı aracılığıyla operasyonel parametrelerin ayarlanması ve düzenlenmesi, veri günlüklerinin ve geçmiş alarmların indirilmesi mümkündür. Kontrol cihazı ile doğrultucular ve güneş modülleri arasındaki iletişim CAN iletişimini kullanır.
SNMP protokolü, pil BMS, DG veya uzatma işlevi cihazı için GET, SET ve TRAP 4xRs485 portlarını destekler
Sistem Durumu Günlüğü
Sistem analizi için 1000 olay alarm geçmişi günlüğü, FlFO
LCD&LED
Çıkış voltajı ve yük akımı okumalarının 1000 kaydı ve geçmiş pil testi okumalarının 50 kaydı
Toplama ve Yönetim
Duruma, alarmlara, kullanıcı ayarlarına erişmek için 128 x 32 LCD ekran; yeşil/sarı/kırmızı LED'ler çalışma durumunu ve alarmları gösterir
l Şarj akımı sınırı yönetimi
l Şarj akımı sınırı yönetimi
Dijital giriş alarmı
Mc2900, Megmeet tarafından geliştirilen en yeni nesil DC güç kontrol cihazıdır. ARM Cortex-A8 CPU, 256Nflash, 512M SRAM ve linux işletim sistemine dayanmaktadır. Mc2900, daha sağlam, kullanıcı dostu ve kullanımı kolay bir arayüz sunar. Kontrol cihazı, doğrultucu, güneş modülü, rüzgar modülü, Dc/Dc modülü, HVDC modülü dizel, VRLA pil ve lityum iyon pilin yönetim işlevini sağlar.
Temel Özellikler
lpv4 statik/DHCP, lpv6 statik/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
Çok dilli LCD ve web ekranı
İletişim
Kontrol cihazı, ana bilgisayarla 2 modda iletişim kurar: Rs485 ve ethernet (TcP/p, UDp, https ve SNMp). WEB tarayıcısı aracılığıyla operasyonel parametrelerin ayarlanması ve düzenlenmesi, operasyonel geçmişin ve alarm geçmişinin indirilmesi mümkündür. Kontrol cihazı ile doğrultucular ve güneş modülleri arasındaki iletişim CAN iletişimini kullanır.
SNMP protokolü, pil BMS, DG veya uzatma işlevi kartları için GET, SET ve TRAP 4xRS485 portlarını destekler
Alarm Geçmişi Günlüğü
200000 geçmiş alarm ve 100000 geçmiş olay
Sistem Durumu Günlüğü
5000 pil testi günlüğü, 5000 pil şarj günlüğü, 5000 pil deşarj günlüğü, 5000 DG çalışma günlüğü
LCD&LED
Geçerli çalışma koşullarına, alarmlara, kullanıcı ayarlarına erişmek için 128 x 160 LCD ekran; yeşil/sarı/kırmızı LED'ler çalışma durumunu ve alarmları gösterir
Toplama ve Yönetim
Doğrultucu, güneş modülü, rüzgar modülü, DC/DC modülü, DC/AC modülü, HVDC modülü verileri
Narada ve shoto lityum pil paketi veri toplama
l Şarj akımı sınırı yönetimi
l Sıcaklık telafisi
l LVD
l Pil testi
l Orta nokta voltajı Kapasite hesaplaması
l Tepe kesimi
l Lityum pil yönetimi
l Pil kapasitesine göre geçiş
l Pil voltajına göre geçiş
l DG testi
l Kalan yakıt hesaplaması
l Enerji girişi öncelik yönetimi
l Doğrultucu enerji tasarrufu yönetimi
l Doğrultucu rotasyonu
Alarmlar/Olaylar
SPD alarmı
Dijital giriş alarmı
