Düşük maliyetli özelleştirilebilir bütünleşik çözüm Güneş enerjisi şebekesi ile hibrit enerji telekom güç sistemi Dış telekom sitesi güç kaynağı için dizel jeneratör bataryası
Ürün Detayları
Özelleştirilebilir hibrit enerji telekom güç sistemi
,güneş enerjisi şebekesi telekom güç kaynağı
,açık telekom sitesi dizel jeneratör pili
Düşük Maliyetli Özelleştirilebilir Entegre Çözüm Güneş Enerjisi Şebekesi Dizel Jeneratör Aküsü Hibrit TelekomDış Mekan Telekom Sahası Güç Kaynağı için Güç Sistemi
1.Avantajları
1) Özelleştirilebilir Tasarım
Müşterinin proje ihtiyaçlarına göre özelleştirilmiş tasarım hizmeti sunmak;
Müşterinin ihale projelerini kazanmasını desteklemek için çıktı proje çözümü;
2) Kanıtlanmış Yüksek Kaliteli Güç Sistemi
Dünya çapında istikrarlı bir şekilde çalışan binlerce ESTEL güç sistemi seti;
Fabrika dayanıklılık testi, ünlü marka ekipmanlara göre daha yüksek dayanıklılığı kanıtladı;
3) Düşük Maliyet, Ucuz Fiyat
Ücretsiz tasarım, müşterilere hızlı yanıt;
Doğrudan fabrikadan temin edilen ekipman ve bileşenler, daha ucuz fiyat;
4) Minimum Olmayan Miktar Gereksinimleri
Minimum sipariş miktarı 1 settir.
| İstemci Girişi | ESTEL Çıkışı |
|
|
2. Giriş

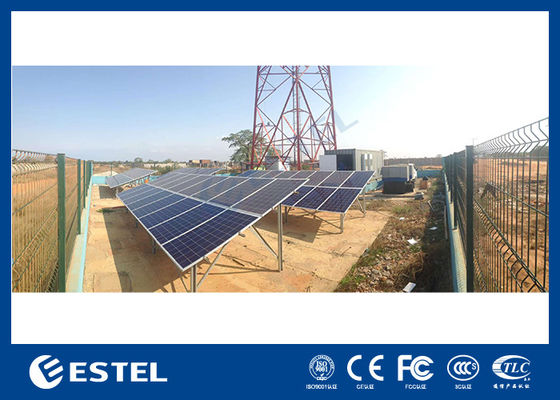

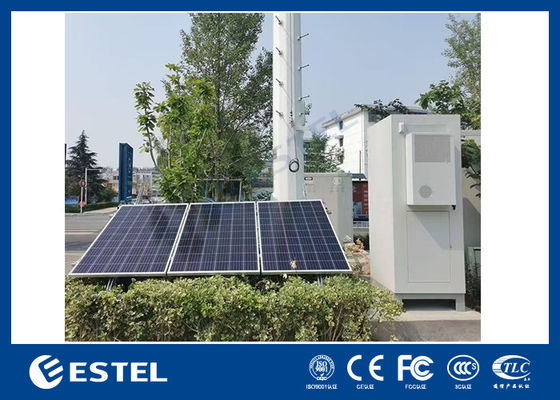

ESTEL Hibrit Enerji Telekomünikasyon Güç Sistemi, telekomünikasyon ekipmanı için ana güç kaynakları olarak güneş enerjisi, dizel jeneratör (DG) ve şebeke gücünü kullanan hibrit bir güç kaynağı çözümüdür.
Güvenilir bir güç sistemi oluşturmak için temiz ve düşük maliyetli temiz enerji gücü kullanır, modern telekomünikasyon hizmetleri için yüksek kaliteli güç sağlar ve telekom hizmet sağlayıcılarının, şebeke gücünün olmadığı veya dengesiz şebeke güç kaynağının olduğu alanlarda işlerini genişletmelerine yardımcı olur.
3. Başvurular
- 4G ve kablosuz telekom baz istasyonu
- Dış ağ uygulaması
- İletim anahtarlama istasyonu
- Acil durum iletişimi

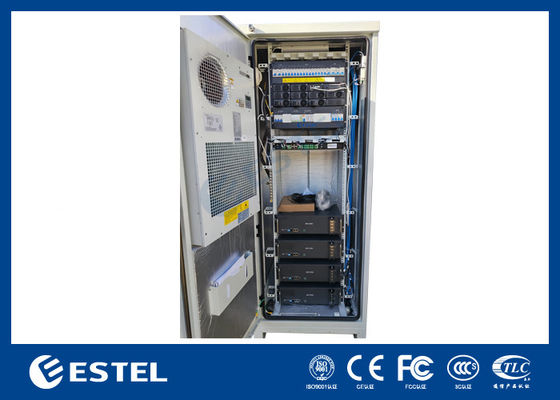

4. Telekom Güç SistemiYapı
Dış mekan telekom kabini, telekom güç sistemi, soğutma sistemi, bataryalar, ortam izleme ünitesi ve sensörlerden oluşur.

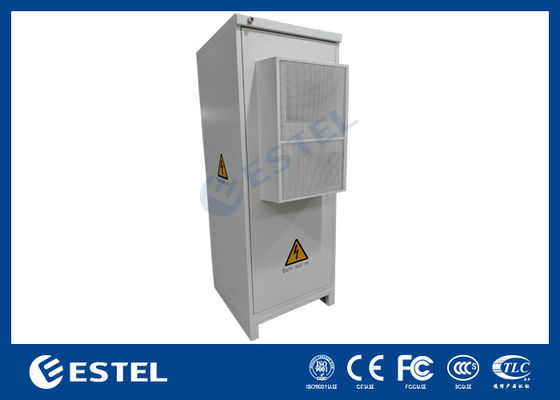

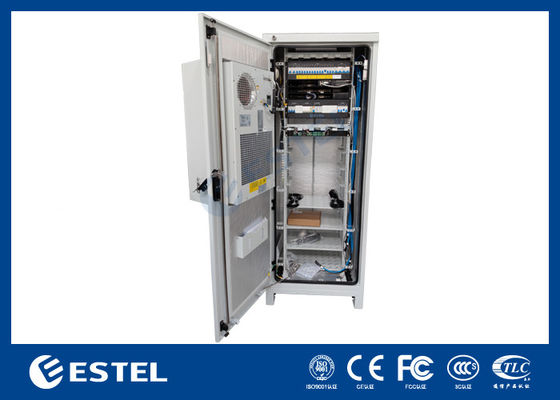

1) Kabin Muhafazası - Özellikler
- ESTEL kabini esnek konfigürasyonu, kolay kurulumu ve gelecekte kolay genişletmeyi destekleyecek şekilde tasarlanmıştır. Dolap boyutu ve yapısı müşterinin ihtiyaçlarına göre özelleştirilebilir.
- Kabin, güçlü toz geçirmez ve su geçirmez performansla tasarlanmıştır ve dış ortamlar için uygun ve güvenilirdir. Kabin tabanı müşterinin saha ortamına uyum sağlayacak şekilde özelleştirilebilir.
- Kabin, makul kablo yönlendirmesi ile tasarlanmıştır ve kablo kanalları, topraklama sistemi, hırsızlığa karşı üç noktalı kapı, erişim ve bakım kolaylığı sağlayan gizli kapı menteşeleri ve güvenli koruma ile donatılmıştır.
- Esnek soğutma çözümleri kullanıcı tarafından seçilebilir, fanlı soğutma, ısı eşanjörü ve iyi kalitede klima, müşterinin ihtiyaçlarına göre kabine monte edilebilir.
| Öğe | Tanım |
| Dış Boyut | Y2200mm×G750mm×D750mm |
| İç Mekan | 19 inç standart raf, 38U alan |
| Malzeme | Galvanizli çelik |
| Yalıtım | Isı yalıtımı için PEF'li |
| Kapı | Gömme yerleşik menteşeli bir ön kapı |
| Kilit | Üç noktalı kilit |
| Kablo Yönlendirme | Kabinin alt kısmından kablo girişi |
| Kaplama | Polyester toz kaplama |
| Renk | RAL7035 |
| IP Sınıfı | IP55 |

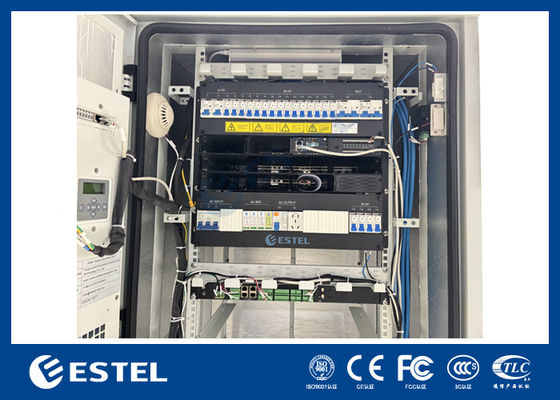

2) Telekom Güç Sistemi
| Öğe | Tanım |
| Tip | 19'' standart rafa monte edilebilir |
| Yükseklik | 9U |
| AC Girişi |
Üç Fazlı: 200-240 VAC/346-415 VAC Tek fazlı: 200-240 VAC |
| Giriş MCB'si | 1×63A/3P |
| Giriş SPD'si | C Sınıfı (20KA/40KA) |
| Doğrultucu alt sistemi | 24kW, 6 adet 4kW redresör modülü |
| PV alt sistemi | 9kW, 3 adet 3kW alçak gerilim fotovoltaik modüller |
| DC Çıkışı | -53,5VDC, Çıkış voltaj aralığı: -42 ila -58VDC |
| Denetleyici | MC2600 |
| MCB'yi yükle |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (Açıklama: Müşterinin gereksinimlerine göre yapılandırılabilir) |
3) Soğutma Sistemi
| Öğe | Tanım |
| Modeli | DC30HDNC1D |
| Marka | Envicool |
| Soğutma Kapasitesi | 2800W |
| Isıtma Kapasitesi | 500W (İsteğe bağlı) |
| Güç Tüketimi | 870W |
| Dış Boyut | Y746mm×G446mm×D300mm (Flanşsız) |
| Güç Kaynağı | -48VDC |
| İletişim | RS485 |
| Kurulum | Kapıya monte |
| RoHS Uyumlu | Evet |
| IP Sınıfı | IP55 |

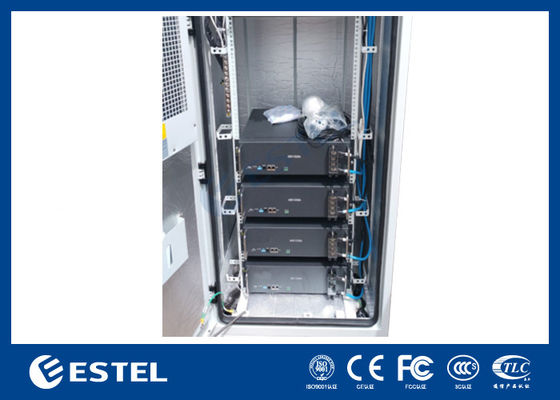

4) Piller
48V100Ah LiFePO4 Pilin Özellikleri:
- Güvenli Lityum Demir Fosfat Teknolojisi
- Kullanımı güvenli Düşük kendi kendine deşarj oranı
- Mükemmel yüksek sıcaklık performansı
- Yüksek çevrim süreleri ve uzun ömür
- Yüksek enerji yoğunluğu ve dönüşüm verimliliği
- Ağır metal içermeyen çevre dostu
- Yüksek performanslı BMS akü yönetim sistemi
- Kurulumu kolay, 19 inç kabine veya duvara monte kurulum
| BENtem | Parametreler |
| Modeli | LFELI-48100 |
| Nominal Kapasite (5HR) | 100 Ah |
| Nominal Gerilim | 48V |
| Deşarj Bitiş Gerilimi | 40,5V |
| Sınırlı Gerilimin Şarj Edilmesi | 54V |
| Maks. Şarj/Deşarj Akımı | 100A |
| Ağırlık | Yaklaşık. 40kg |
| Enerji | 4800Wh |
| Görüntülemek | LCD ekranlı |
| Maks. Paralel Bağlantı Sayısı | 15 |
| Boyutlar (G*D*Y) mm | 442*450*132 |
| Tasarım Hayatı | 20 yıl |
| Döngü Ömrü | 6000 döngü |
| IP Sınıfı | IP30 |
| Kutu Malzemesi | SPCC |
| Çalışma Sıcaklığı |
Şarj: 0 ila +45°C Boşaltma: -10 ila +55°C Depolama: -20 ila +60°C |
| terminal | M6 |
| İnşaat25°C'de Akım Deşarj Tablosu (Amper) | |||||
|
Gerilim / Zaman |
1 saat | 2 saat | 3 saat | 5 saat | 10 saat |
| Deşarj sonu voltajı 40,5V | 100A | 50A | 33.3A | 20A | 10A |
| 25°C'de Sabit Güç Deşarj Tablosu (Watt) | |||||
|
Gerilim / Zaman |
1 saat | 2 saat | 3 saat | 5 saat | 10 saat |
| Deşarj sonu voltajı 40,5V | 4800W | 2400W | 1600W | 960W | 480W |
5) Ortam İzleme Birimi
Ortam izleme ünitesi (FSU), Veri Toplama, Akıllı Protokol İşleme ve İletişim Modülünü entegre eden yüksek performanslı, düşük maliyetli bir FSU (Saha Denetim Birimi) cihazıdır.
Güç Kaynağı ve Çevre Gözetleme Sistemindeki her telekomünikasyon istasyonuna veya baz istasyonuna kurulan akıllı bir DAC (Veri Toplama Kontrol Cihazı) olarak FSU, çeşitli ortam verilerini ve akıllı olmayan cihazların durumunu almak için farklı sensörlere erişir ve RS232/485, Modbus veya diğer iletişim arayüzü aracılığıyla akıllı cihazlarla (telekom güç kaynağı, lityum pil BMS, klima vb. dahil) iletişim kurar. FSU, aşağıdaki verileri gerçek zamanlı olarak yakalar ve B-Interface, SNMP protokolü aracılığıyla uzaktan izleme merkezine iletir.
Ortam İzleme topolojik grafik:
6) Sensörler
Güç sisteminin çalışma ortamı koşulları için çevrimiçi izleme ve alarm sağlamak amacıyla ESTEL Hibrit Enerji Telekom Güç Sistemine çok çeşitli sensörler entegre edilebilir.
| Sensör | İşlev |
| Kapı manyetik sensörü | Kapı açık durum izleme ve alarm |
| Su sensörü | Kabine suya batırma izleme ve alarm |
| Duman sensörü | Yanan duman izleme ve alarm |
| Sıcaklık ve nem sensörü | Sıcaklık ve nem izleme ve alarm |
| Yağ seviye sensörü | Yakıt seviyesi izleme ve alarm |
-
