Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Doğrultucu modülü çıkış gücü: | 3000W | Uygulama: | Endüstriyel ekipman |
|---|---|---|---|
| Güç faktörü: | >0,99 | Giriş frekansı: | 47Hz ～ 63Hz |
| Max. Maks. Rectifier Module Output Current Doğrultucu Modülü Çıkış Akımı: | 30A | ||
| Vurgulamak: | 15U Yükseklik Endüstriyel Güç Tedarik Sistemi,3000KW güç kaynağı sistemi,Kompakt tasarım güç kaynağı sistemi |
||

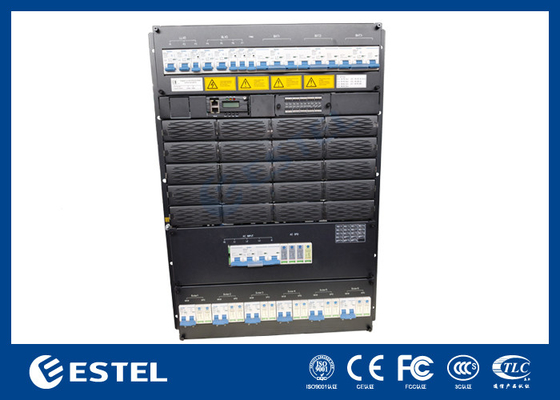

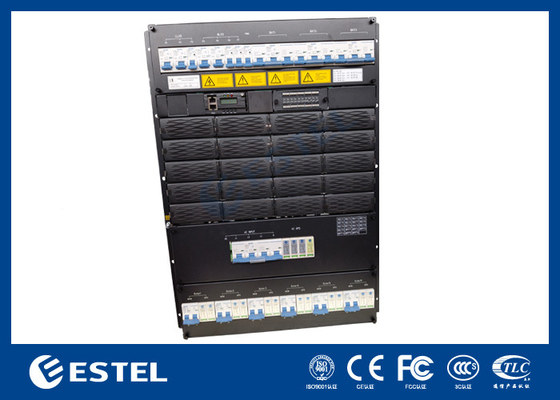

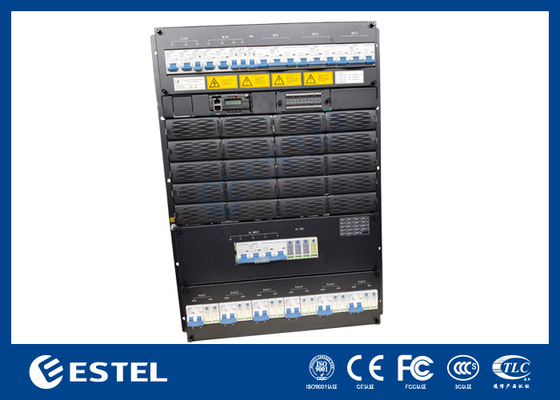

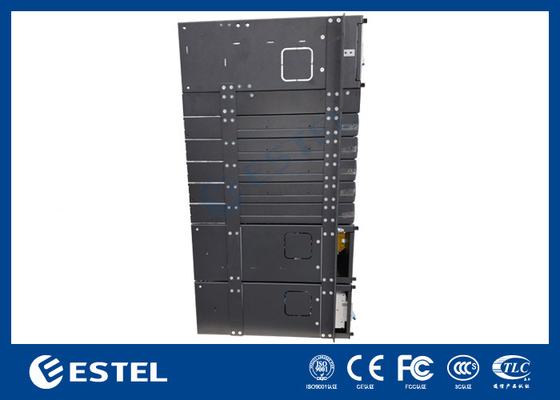

Çok amaçlı Endüstriyel Güç Tedarikçileri Sistem Güç Faktörü >0.99 IPUM39K-B5D1315
IPUM39K-B5D1315Alt raf güç kaynağı, karşılamak için 15U yükseklikte kompakt tasarım
Fiber ve mikrodalga iletiminin kritik uygulama ihtiyaçları, erişim
Sistemin maksimum gücü 3000KW, AC/batarya/yük
Kablolar MCB ile ön bağlantıya sahip.
IPUM39K-B5D1315Dağıtım ünitesi, düzleyici modülü, dönüşüm modülü, izleme modülü bulunur.
| Yapılandırma | Düzeltme modülü | Not: |
| Standart | GB 4943 | Ayrıntılar için, lütfen modüllerin özelliklerine bakın. |
| Standart | IEC/EN 62368-1 | |
| Standart | EN 55032 Sınıf A,GR1089 Çıkış 4,R3-10, R3-11, R3-12 Kuzey Amerika tarafından sertifikalandırılmış B Sınıfı | |
| Standart | EN300386, CLASSA |
2. IPUM39K-B5D1315inşaat
IPUM39K-B5D1315İki modülden oluşur:
Düzeltme modülü (MR483000HG2B)
Fotovoltaik modül
Akü kesicileri: 3*125A/3P+4*M8 cıvata ((BAT-),
Yük kırıcıları
Hızlı ayrıntılar:
| Doğum yeri: Shenzhen, Çin (Ankarada) | Giriş Voltajı: AC220V veya DC48V |
| Marka adı: ESTEL | Çıkış Voltajı: AC220V veya DC48V |
| Model Numarası:IPUM39K-B5D1315 | Düzleştirme modülü çıkış gücü: 3000KW |
| Ürün Adı: Endüstriyel Güç Tedarikçileri | Giriş Frekansı 47Hz 63Hz |
| Sertifika: ISO9001, CE, 3C, FCC, TLC | Maks. Düzleştirme modülü çıkış akımı: 50A |
| Uygulama: Endüstriyel ekipman | Güç faktörü:≥ 0.99 |
Ödeme ve Nakliye Şartları:
| En az sipariş miktarı: | 1 set |
| Fiyat: | müzakere |
| Ödeme şartları: | L/C, D/A, D/P, T/T, Western Union |
| Tedarik yeteneği: | 20Ayda 1000 set |
| Teslimat süresi: | 7-10 iş günü |
| Paketleme Ayrıntıları: | Karton/ahşap kasa |
İki çalışma yöntemi:
(1) AC giriş: AC çalıştırıldıktan sonra başlatılan düzleyici modülü, çıkışları -48Vdc, aynı zamanda pil şarj ve dönüşüm modülünü güçlendirin, dönüşüm modülü çıkışları 220Vac.
Normal koşullarda, düzleyici modülünün ve dağıtım ünitesinin parametreleri, önceden ayarlanmış parametrelere veya kullanıcı komutlarına göre çalışan izleme modülünün kontrolü altındadır.Eğer AC şebekesi hatalıysa, batarya sisteme güç verecek ve çıkış yapmaya devam edecektir - 48 VDC ve 220 vac, batarya boşaltılırken, batarya voltajı düşmeye başlar, voltaj 43 altında olduğunda.2 V + / - 0.5 V, izleme modülü pil alt voltaj sinyalini gönderir ve yük çıkışını doğrudan kapatır, sonra güç sistemi çalışmayı durdurur.Sistem tekrar normal şekilde çalışacak.. (Yukarıdaki tüm izleme verileri sistem varsayılan değerler ve kullanıcı tarafından sıfırlanabilir)
(2) -48V giriş: AC akımı veya AC bağlantısı yok, dış güç erişimi -48V -48V yük bağlantısı, başlangıç izleme ve dönüşüm modülü, 220Vac çıkış.
Temperatür telafi fonksiyonu varsayılan olarak açıktır ve gerekirse kullanıcı komutu ile etkinleştirilebilir veya kapatılabilir.Güç kaynağının çıkış gücü doğrusal olarak azalır (@65°C)Çıktı gücü 1300W olacaktır.
Özellikler
Düzleyici modülünün boyutu aşağıdaki gibi:
| İzolasyon derecesi | ||
| Parametreler | Standart | Not: |
| İzolasyon gücü ((AC giriş) | Giriş-çıkış:3500Vdc/10mA//1 dakikalık |
Flaşover ya da bozukluk yok. Testten önce boşaltma borusunu/sürüntü koruma cihazını çıkarın, düzleyici modülü veya izleme modülü bulunmamalıdır. 2 rota ile çıkış düşük voltajlı terminal, AC bypass fonksiyonu ile yüksek voltajlı, test edilmemelidir. |
| Giriş-kabın:3500Vdc/10mA//1min | ||
| Çıkış-kapalı: 750Vdc/10mA//1 dakikalık | ||
| İzolasyon gücü ((DC giriş) | Giriş-çıkış: 750Vdc/10mA//1 dakikalık | |
| Giriş-kapalı: 750Vdc/10mA//1 dakikalık | ||
| Çıkış-kapalı: 750Vdc/10mA//1 dakikalık | ||
| Sızıntı akımı | ≤3.5mA | 280Vac giriş, çıkış tam yük |
| İzolasyon direnci | @ Normal atmosferde, nispi nem %90'dır, DC 500V test voltajı, giriş-çıkış, giriş-yer, çıkış-yer yalıtım direnci 10MΩ'dan az olmamalıdır.2 rota ile çıkış düşük voltajlı terminal, AC bypass fonksiyonu ile yüksek voltajlı, test edilmemelidir. | |
| Çevre | |||||
| Parametreler | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: |
| Çalışma sıcaklık aralığı | - 5 | 25 | +55 | °C | |
| Depolama sıcaklığı | -40 | +70 | °C | ||
| Nitelikli nem | 5 | 95 | % | Uzun süreli çalışma, yoğunlaşma yok | |
| Atmosfer basıncı | 70 | 106 | KPa | ||
| Yükseklik | 0 | 3000 | m | ||
| Soğutma | Zorla soğutma, ön içe ve arka dışa; fan ön panelde, sıcaklık kontrolü ile hızlandırılır. | ||||
| Su ve toz geçirmezlik seviyesi |
Güç kaynağı aşağıdaki koşullarda düzgün çalışmalıdır: 55μm≤3*104 granül/m3'den büyük toz yoğunluğu. Toz granülü iletken, elektromanyetik, koroziv olmayan ve su geçirmez bir işlevi yoktur. |
||||
7Uygulama
(1) Entegrasyon erişimi
(2) Dahili dağıtım ve uzatma sistemi
(3) Mobil istasyon ve uzatma kapsama sistemi
(4) WLAN
(5) Uydu iletişim yer istasyonu ve mikrodalga iletişim istasyonu
(6) Zayıf akım dağıtım odası
(7) Diğer AC/DC kesintisiz güç sistemi
(1) İki çıkış:-48Vdc, 220Vac
(2) İki giriş:-48Vdc, 220Vac
(3) Aktif güç faktörü telafi teknolojisinin benimsenmesi, güç faktörü > 0.99
(4) AC giriş voltajının geniş çalışma aralığı: 90 ~ 280Vac
(5) Geniş çalışma sıcaklık aralığı:-5°C~+55°C
(6) Aktarma teknolojisi,
(7) Kusursuz pil yönetimi, pil ömrünü uzatır: şarj / boşaltma yönetimi, pil sıcaklığı telafi, düşük voltaj koruması.
(8) Sıcak değişim
(9) Giriş aşırı/alt gerilim koruması
(10) Çıkış aşırı voltaj koruması, çıkış aşırı akım koruması, çıkış kısa devre koruması
(11) Dahili / duvara monte edilmiş
(12) RS485, RS232 iletişim arayüzü
