48V Plug-In Frame Güç kaynağı 5U Yüksekliği 19 inç Rack Kurulum 6 Düzleştirme Modülü ile
Ürün Detayları
19 inç rak kurulum çerçevesi güç kaynağı
,6 Düzleştirme modülü çerçevesinin güç kaynağı
,5U yükseklik çerçeve güç kaynağı
48V Plug-In Frame Güç kaynağı 5U Yüksekliği 19 inç Rack Kurulum 6 Düzleştirme Modülü ile
C0510145inşaat
C0510145Altı modülden oluşur:
Düzleyici modülüx 6
Batarya kırıcıları: 1×125A/1P
Yük kırıcıları
LLVD:63A/1P×3,40A/1P×2,32A/1P×2
BLVD:16A/1P×2,10A×2,6A/1P×2
Düzeltme sistemi, alternatif akımı (AC) sürekli akıma (DC) dönüştürür ve pilleri şarj etmek için gerekli gücü sağlar.
Toplam mülkiyet maliyetini sürekli iyileştirmeye odaklanan ESTEL'in düzlendirici sistemleri, gelişmiş kontrol ve izleme özellikleriyle birlikte hem sermaye hem de operasyon masraflarını azaltmaya yardımcı olur..
Düzleyici sistemlerimiz, yer ve ağırlık gereksinimlerini karşılarken mükemmel güç yoğunluğuna sahiptir.Diğer ekipmanlar için bolca yer bırakıyor ve paketleme ve nakliye maliyetlerinde tasarruf sağlıyor.
Ek olarak, yüksek verimlilikleri toplam enerji tüketimini düşürür ve karbon ayak izini azaltır.
Dahili iletişim güç kaynağı sistemi (Düzeltme Sistemi), küçük program kontrollü anahtarlar, erişim ağları, iletim ekipmanları, mobil iletişim,
Uydu iletişim yer istasyonları, mikrodalga iletişim güç kaynağı ve diğer iletişim ekipmanlarının güç kaynağı olarak da kullanılabilir.
Normal koşullarda, düzleyici modülünün ve güç dağıtım ünitesinin çeşitli parametreleri izleme modülü tarafından kontrol edilir.ve önceden belirlenmiş parametrelerine veya kullanıcı komutlarına göre çalışırlar.
Eğer şebeke arızalanırsa, sistem şu anda pil tarafından güçlendirilir. Pil boşaldıkça, pil terminal voltajı düşmeye başlar.
Pil voltajı 46V dc'den (Alarm Değeri ayarlanabilir) daha düşük olduğunda, izleme modülü bir alarm rapor eder.
Doğrudan yük çıkışını kapatırsanız, tüm makine çalışmaz. Dış ağ gücü geri getirildiğinde, sistem normal çalışmaya başlar.
C0510145Dağıtım ünitesi, düzleyici modülü, dönüşüm modülü, izleme modülü ile oluşur. Standart aşağıdaki tabloda:
| Yapılandırma | Düzeltme modülü | Not: |
| Standart | GB 4943 | Ayrıntılar için, lütfen modüllerin özelliklerine bakın. |
| Standart | IEC/EN 62368-1 | |
| Standart | EN 55032 Sınıf A,GR1089 Çıkış 4,R3-10, R3-11, R3-12 Kuzey Amerika tarafından sertifikalandırılmış B Sınıfı | |
| Standart | EN300386, CLASSA |
18KW 48VDC düzleyici sistemi Hızlı ayrıntılar:
| Model | C0510145 | ||
| Sistem | Boyut ((mm) | 482.0(W) *350.0(D) *5U(H) | |
| Ağırlık | ≤ 15 kg(düzleyici modülü olmadan) | ||
| Soğutma modu | Doğal soğutma | ||
| Kurulum modu | 19 inç rakta veya dolaba yerleştirilir | ||
| IP derecesi | IP20 | ||
| AC dağılımı | Giriş voltajı | 380VAC üç fazlı veya 220VAC tek fazlı | |
| Girdi kapasitesi | 1×63A/4P | ||
| DC Dağıtım | Çıktı voltajı | -42~-58VDC, nominal değer: -53.5VDC | |
| En yüksek kapasite | 18kW ((6x3000W düzleyici modülü) | ||
| Batarya kesiciler | 2x125A/1P | ||
| Yük kırıcıları |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| DC SPD | 10kA/, 8/20μs | ||
| Düzeltme Modülü | Giriş voltajı | 85VAC-300VAC, nominal değer: 220VAC | |
| Verimlilik | ≥96% | ||
| İsimlendirilmiş güç | 3000W ((176~300VAC) | ||
| Boyut | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| Soğutma modu | Zorla soğutma | ||
| Kontrolör | Sinyal girişi | 4 AI(3 Pil sıcaklığı, 1 ortam sıcaklığı) | |
| Alarm çıkışı | 6 kuru temas | ||
| İletişim limanı | RS232/485, SNMP v2 | ||
| Görüntüleme modu | LCD | ||
| Çevre | Çalışma sıcaklığı | -40°C~+65°C | |
| Depolama sıcaklığı | -40°C~+70°C | ||
| Çalışma nemliği | 5% ~ 95% ((kondensasyonsuz) | ||
| Yükseklik | 0 ~ 3000m ((Eğer yükseklik 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı, 200m yüksekliğin artmasıyla 1°C azalır.) | ||
Ürün Özelliği
1) Düzleyici modülü aktif güç faktörü telafi teknolojisini benimser ve güç faktörü değeri 0'a ulaşır.99.
2) AC giriş voltajının normal çalışma aralığı 90 ~ 290V, Tek Fazlı, (323V ~ 480V ac, 3 Fazlı) kadar geniştir.
3) Düzleyici modülü, tam köprü yumuşak anahtarlama teknolojisini benimser ve verimlilik% 96'ya kadar yüksektir.
4) Akıllı pil yönetimi. Yük güç kapama ve pil düşük voltaj koruma (LVLD + LVBD) ve ikincil güç kapama (ikincil güç anahtarı) fonksiyonları vardır,
sıcaklık telafi, otomatik eşitleme ve kayma yük kontrolü, otomatik voltaj düzenleme, pil kapasitesinin hesaplanması gibi işlevleri gerçekleştirebilir,ve çevrimiçi pil testi.
5) Düzleyici modülü, hasarsız sıcak değiştirilebilir teknoloji, plug and play'i benimser ve değiştirme süresi 1 dakikadan azdır.
6) Ağ tasarımı, birden fazla iletişim arayüzü (RS485 gibi), esnek ağ, sınırlı yerel ve uzaktan izleme, gözetimsiz.
7) AC ve DC tarafları için yıldırım koruma tasarımı, fırtına alanları için uygundur.
8) Hata koruma ve hata alarm fonksiyonlarını destekler.
9) Dost canlısı işletim ve bakım duvara monte edilebilir, etkin bir şekilde alan tasarrufu sağlayabilir.
10) Ultra düşük radyasyon. Gelişmiş elektromanyetik uyumluluk tasarımını benimseyin.
Hybird Sistemimiz Mantıksal Yapısı

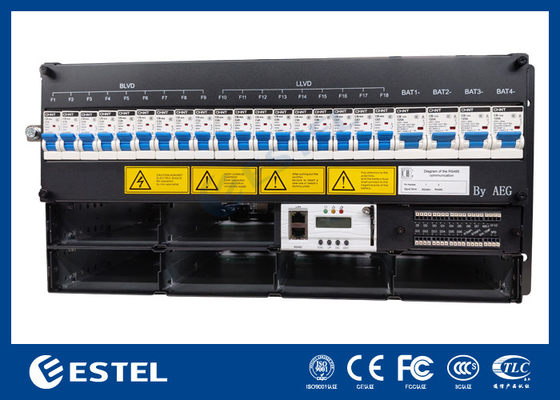

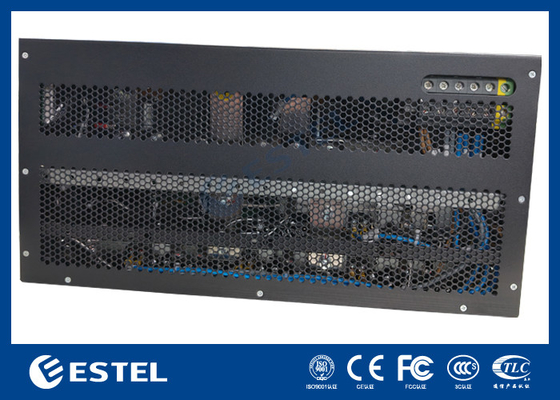

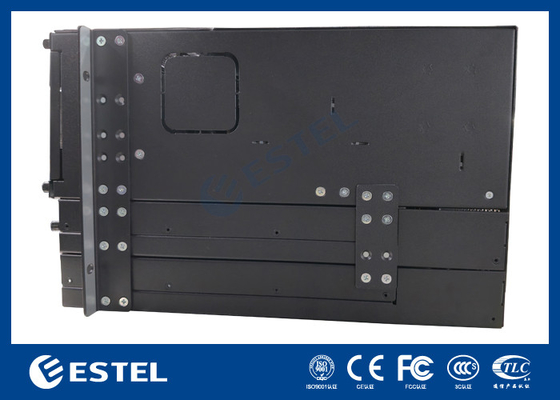

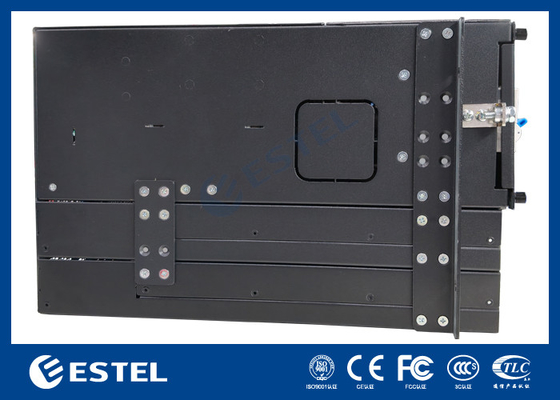

Ürün Resimleri:
Düzleyici modülünün boyutu aşağıdaki gibi:
| İzolasyon derecesi | ||
| Parametreler | Standart | Not: |
| İzolasyon gücü ((AC giriş) | Giriş-çıkış:3500Vdc/10mA//1 dakikalık |
Flaşover ya da bozukluk yok. Testten önce boşaltma borusunu/sürüntü koruma cihazını çıkarın, düzleyici modülü veya izleme modülü bulunmamalıdır. 2 rota ile çıkış düşük voltajlı terminal, AC bypass fonksiyonu ile yüksek voltajlı, test edilmemelidir. |
| Giriş-kabın:3500Vdc/10mA//1min | ||
| Çıkış-kapalı: 750Vdc/10mA//1 dakikalık | ||
| İzolasyon gücü ((DC giriş) | Giriş-çıkış: 750Vdc/10mA//1 dakikalık | |
| Giriş-kapalı: 750Vdc/10mA//1 dakikalık | ||
| Çıkış-kapalı: 750Vdc/10mA//1 dakikalık | ||
| Sızıntı akımı | ≤3.5mA | 280Vac giriş, çıkış tam yük |
| İzolasyon direnci | @ Normal atmosferde, nispi nem %90'dır, DC 500V test voltajı, giriş-çıkış, giriş-yer, çıkış-yer yalıtım direnci 10MΩ'dan az olmamalıdır.2 rota ile çıkış düşük voltajlı terminal, AC bypass fonksiyonu ile yüksek voltajlı, test edilmemelidir. | |
Uygulama
(1) Entegrasyon erişimi
(2) Dahili dağıtım ve uzatma sistemi
(3) Mobil istasyon ve uzatma kapsama sistemi
(4) WLAN
(5) Uydu iletişim yer istasyonu ve mikrodalga iletişim istasyonu
(6) Zayıf akım dağıtım odası
(7) Diğer AC/DC kesintisiz güç sistemi
