Geniş giriş voltaj aralığı 85-300Vac ile kapalı dolap için 8U Sıcak Pluggable Telekom Düzeltme Sistemi
Ürün Detayları
Güç kaynağı sistemi birimi
,Telekom için düzleyici sistemi
,6U Yükseklik Telekom Düzeltme Sistemi
Geniş giriş voltaj aralığı 85-300Vac ile kapalı dolap için 8U Sıcak Pluggable Telekom Düzeltme Sistemi
1Özet
ET48300-001 alt raf güç kaynağı 8U yükseklik tasarımı ile fiber ve mikrodalga iletim, erişim cihazı ve anahtarının kritik uygulama ihtiyaçlarını karşılayabilir.AC/batarya/yük MCB'leri ile.
2. Ana Özellikler
2.1 Geniş kullanım avantajına sahip standart 19 inç genişliği;
2.2 Kusursuz pil yönetimi, pil ömrünü uzatır. Çeşitli iletişim bağlantıları, RS485, internet bağlantısı, kuru bağlantılar vb.Esnek ağ oluşturmayı ve uzaktan izlemeyi sağlayan;
2.3 Düzleyici ve kontrol cihazı sıcak bağlanabilir, online bakım kolay ve hızlıdır;
2.4 Geniş giriş voltaj aralığı ((85-300Vac) elektrik şebekesi uyarlanabilir.
3Telekom Düzeltme Kabineti Yapılandırma Listesi
| Hayır | Açıklama | SPECS | MADDE |

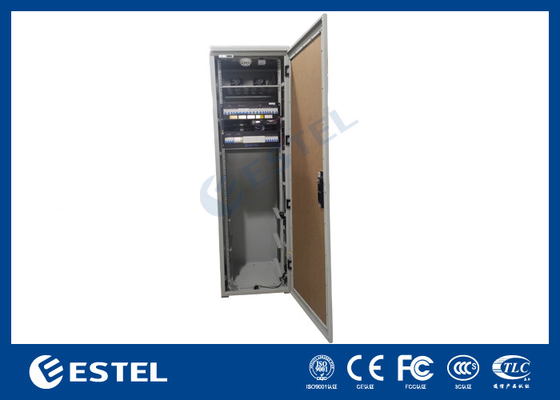

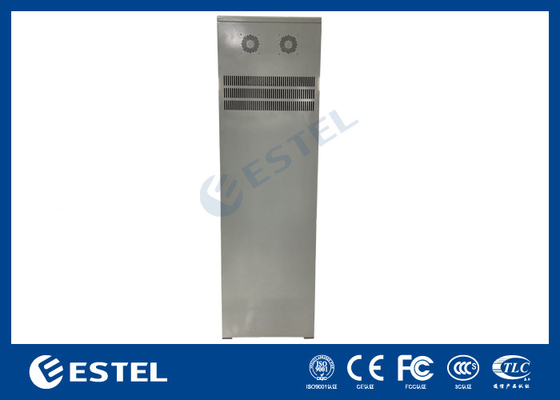

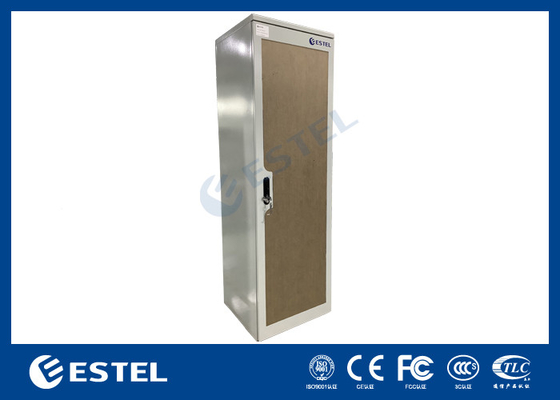

| 1 | İç kabine | (1) Dış Boyut: W×D×H 600×600×2000mm (2) Bir bölme: 42U 19 "rak içerir (3) Bir ön kapı ((akrilik levha) ve dolap kilidi ile (4) Malzeme: soğukta yuvarlanmış çelik,tek duvarlı (5) İki 48VDC fanı dahil (6) İki tepsi dahil |
1 |
| 2 | Düzeltme sistemi |
Sistem: ET48300-001 ((19" 8U yüksekliği) |
1 |
| 3 | Duman sensörü | Düzleyici sisteminin izleme modülüne bağlı | 1 |
| 4 | Su sensörü | Düzleyici sisteminin izleme modülüne bağlı | 1 |
| 5 | Sıcaklık sensörü | Düzleyici sisteminin izleme modülüne bağlı | 1 |
| 6 | Kapı sensörü | Düzleyici sisteminin izleme modülüne bağlı | 1 |
| 7 | Paket | Ahşap kasa | 1 |
4Düzleyici Teknik Spesifikasyonu
| Kategoriler | ET48300-001 | |
| Sistem | Boyut ((mm) | 482.0(W) *350.0(D) *8U(H) |
| Ağırlık | ≤40kg ((düzleyici modülü olmadan) | |
| Soğutma modu | Doğal soğutma | |
| Kablolama modu | Üst giriş ve üst çıkış | |
| Bakım modu | Ön bakım, destek modülü sınıfı değişikliği | |
| Kurulum modu | 19 inç rakta veya dolaba yerleştirilir | |
| IP derecesi | IP20 | |
| AC dağılımı | Girdi modu | 220VAC ((L1-L2-L3 paralel olarak bağlı) |
| Girdi kapasitesi | 63A/4P×1 | |
| Girdi sıklığı | 45~65Hz, nominal değer: 50Hz/60Hz | |
| Çıktı kapasitesi | 32A/1P×6 (her düzleyici modülü için ayrı) | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC Dağıtım
|
Çıktı voltajı | -43~-58VDC, nominal değer: -53.5VDC |
| En yüksek kapasite | 18kW (düzeltme modülü MR483000HG2B-GS 3KW×6) | |
| Pil kesici | 125A/1P×2 | |
| Atlama anahtarı | 125A/4P×1 | |
| Yük kırıcıları |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| DC SPD | 40kA, 8/20μs | |
| Düzeltme | Giriş voltajı | 85VAC~300VAC, 220VAC değerli |
| Verimlilik | ≥96% | |
| İsimlendirilmiş güç | 3000W ((176~300VAC) | |
| Çalışma sıcaklığı | -40°C~+75°C (tam çıkış 50°C altında) | |
| Boyut | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Ağırlık | ≤2kg | |
| Soğutma modu | Fanla zorla soğutma | |
| Güç faktörü | ≥ 0.99 | |
| THD | % ≤ 5 | |
| Kontrolör | Sinyal girişi | 4 AI ((3 pil sıcaklığı, 1 ortam sıcaklığı), 7 DI ((SPD, 6 ortak DI) |
| Alarm çıkışı | 4 kuru temas | |
| İletişim limanı | RS485, SNMP | |
| Görüntüleme modu | LCD | |
|
Çevre
|
Çalışma sıcaklığı | -40°C~+75°C (tam çıkış 50°C altında) |
| Depolama sıcaklığı | -40°C~+70°C | |
| Çalışma nemliği | 5% ~ 95% ((kondensasyonsuz) | |
| Yükseklik | 0 ~ 3000m ((Eğer yükseklik 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı, 200m yüksekliğin artmasıyla 1°C azalır.) | |

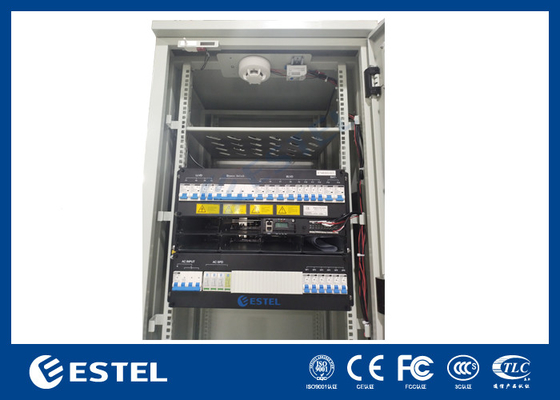

5. Düzeltme Fotoğrafları
