ET48300005 Kesintisiz güç kaynağı ve dış kabin için gömülü güç sistemi
Ürün Detayları
UPS için Gömülü Güç Sistemi
,Telekom Güç Sistemi dış kabini
,Kesintisiz Güç Kaynağı gömülü sistemi
ET48300005 Kesintisiz güç kaynağı ve dış kabin için gömülü güç sistemi
ET48300-005 Dahili DC Güç Sistemi Giriş
ET48300-005 alt raf güç kaynağı, lif ve mikrodalga iletiminin, erişim cihazlarının ve anahtarların kritik uygulama ihtiyaçlarını karşılamak için kompakt bir 5U yüksekliği tasarlamasına sahiptir.Sistem 300A maksimum güç kapasitesine sahiptir.Kablolar MCB'ler ve otobüs çubuğu ile ön taraftan erişilebilir.
Temel Özellikler
-
Standart 19 inçlik genişlik: Geniş kullanım için uyumluluk sağlar.
-
Kompakt 5U Yükseklik: Yer tasarrufu ve kurulum maliyetlerini azaltır.
-
Ön çalışma ve kablo erişimi: Estetik çekiciliği ve güvenli bakım sağlar.
-
Gelişmiş Pil Yönetimi: Batarya ömrünü uzatır ve esnek ağ ve uzaktan izleme için çeşitli iletişim portları (RS485, internet portu, kuru bağlantılar) sunar.
-
Hot-Swappable Düzleyici ve Denetleyicisi: Kolay ve hızlı çevrimiçi bakım için izin verir.
-
Geniş Giriş Voltaj Arası (85-300Vac): Çeşitli güç ağı koşullarına uyarlanır.
Uygulama Senaryoları
-
Kablosuz baz istasyonları
-
İletişim ağları
-
Şirketler için iletişim ağları
Özellikler
|
Türü |
Sistem |
|---|---|
| Boyut | 482.0(W) × 350.0(D) × 5U(H) |
| Ağırlık | ≤25kg (düzleştiriciler olmadan) |
| Soğutma Modu | Doğal soğutma |
| Kurulum Kipi | 19 inçlik bir raf üzerine veya dolaba yerleştirilmiştir. |
| Kablolama Modu | Üst giriş ve üst çıkış |
| Bakım Modu | Ön bakım, modül sınıfı değişimini destekler |
| Koruma seviyesi | IP20 |
AC dağılımı
-
Giriş Modu: 220VAC tek fazlı
-
Giriş kapasitesi: 1 × 100A/2P
-
Giriş Frekansı: 45 ~ 65Hz (düşünür değer: 50Hz/60Hz)
-
AC SPD: 20kA/40kA, 8/20μs
DC Dağıtım
- Çıktı Voltajı: -43 ila -58VDC (Nominal Değeri: -53.5VDC)
- Maksimum Güç: 18kW
- Pil kesici: 2 × 125A (1 kutuplu)
- Yük kırıcıları:
- LVD: 32A (1 kutup) × 2 + 40A (1 kutup) × 2 + 63A (1 kutup) × 3
- BLVD: 6A (1 kutup) × 2 + 10A (1 kutup) × 2 + 16A (1 kutup) × 2
- Düzleştiricinin Giriş Voltajı: 85VAC ila 300VAC (220VAC nominal)
- Verimlilik: >96%
- İsimlendirilmiş Güç: 3000W (176~300VAC)
- Çalışma sıcaklığı: -40°C'den +75°C'ye kadar (tam çıkış 50°C'nin altında)
- Boyut: 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H)
- Ağırlık: ≤2kg
- Soğutma Modu: Zorla Soğutma
- Güç faktörü: ≥0.99
- THD: ≤5%
Kontrolör
- Sinyal Girişi: 4 AI (3 pil temp., 1 ortam temp), 7 DI (SPD, 6 ortak DI)
- Alarm çıkışı: 6 kuru temas
- İletişim portu: RS485, SNMP
- Ekran Modu: LCD
Çevre
- Çalışma sıcaklığı: -40°C'den +75°C'ye kadar (tam çıkış 50°C'nin altında)
- Depolama sıcaklığı: -40°C - +70°C
- Çalışma Nemliği: %5 ila %95 (kondensasyonsuz)
- Yükseklik: 0 ila 3000 m (2000 m ile 3000 m arasındaki yüksekliklerde, maksimum çalışma sıcaklığı her 200 m yükseklik artışı için 1 °C azalır.)
Bu genel bakış, çeşitli telekom uygulamalarında güvenilirlik ve verimlilik için tasarlanmış ET48300-005 gömülü DC güç sisteminin kapsamlı bir anlayışını sağlar.

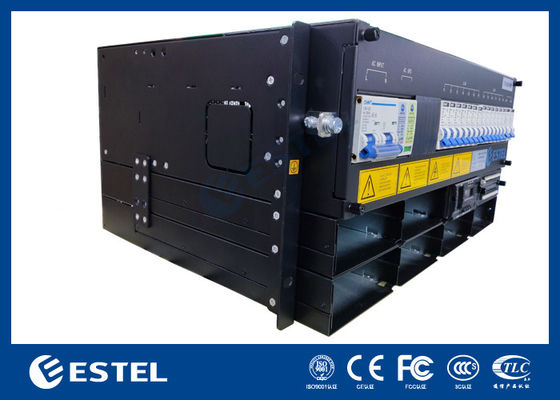

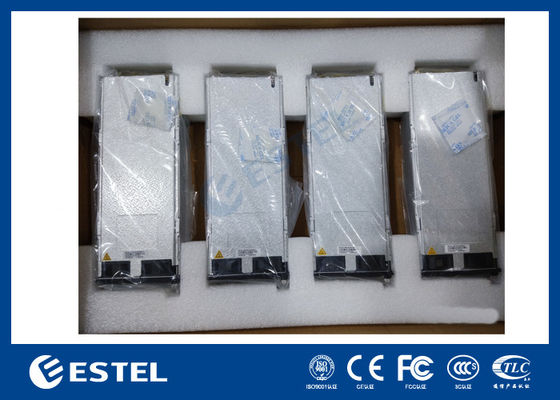

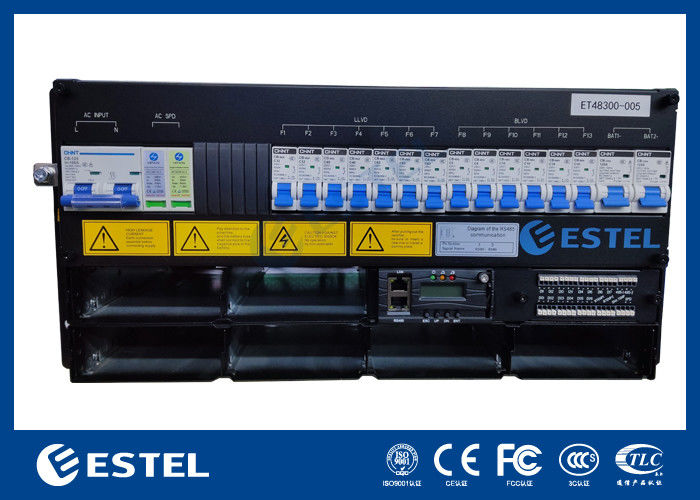

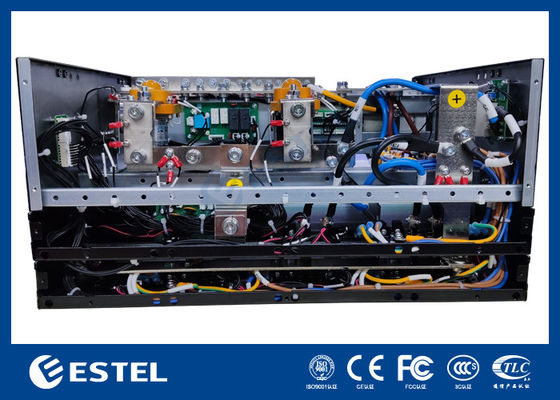

ET48300-005 Gömülü Güç Sistemi Resimleri:
-
