48V Plug-In Frame Güç kaynağı 5U Yüksekliği 19 inç Rack Kurulum 6 Düzleştirme Modülü ile

48V Plug-In Frame Güç kaynağı 5U Yüksekliği 19 inç Rack Kurulum 6 Düzleştirme Modülü ile

ET48300-005 inşaat

ET48300-005 altı modülden oluşur:

Düzleyici modülüx 6

Batarya kırıcıları: 1×125A/1P

Yük kırıcıları

LLVD:32A/1P×2+40A/1P×2+63A/1P×3
BLVD:6A/1P×2+10A/1P×2+16A/1P×2

Düzeltme sistemi, alternatif akımı (AC) sürekli akıma (DC) dönüştürür ve pilleri şarj etmek için gerekli gücü sağlar.

Toplam mülkiyet maliyetini sürekli iyileştirmeye odaklanan ESTEL'in düzlendirici cihazları, gelişmiş kontrol ve izleme özellikleriyle birlikte hem sermaye hem de işletme harcamalarını azaltmaya yardımcı olur..

Düzleyici sistemlerimiz, yer ve ağırlık gereksinimlerini karşılarken mükemmel güç yoğunluğuna sahiptir.Diğer ekipmanlar için bolca yer bırakıyor ve paketleme ve nakliye maliyetlerinde tasarruf sağlıyor.

Ek olarak, yüksek verimlilikleri toplam enerji tüketimini düşürür ve karbon ayak izini azaltır.

Gömülü iletişim güç kaynağı sistemi (Düzeltme Sistemi), küçük program kontrollü anahtarlar, erişim ağları, iletim ekipmanları, mobil iletişim,

Uydu iletişim yer istasyonları, mikrodalga iletişim güç kaynağı ve diğer iletişim ekipmanlarının güç kaynağı olarak da kullanılabilir.

Normal koşullarda, düzleyici modülünün ve güç dağıtım ünitesinin çeşitli parametreleri izleme modülü tarafından kontrol edilir.ve önceden belirlenmiş parametrelerine veya kullanıcı komutlarına göre çalışırlar.

Eğer şebeke arızalanırsa, sistem şu anda pil tarafından güçlendirilir. Pil boşaldıkça, pil terminal voltajı düşmeye başlar.

Pil voltajı 46V dc (Alarm Değeri ayarlanabilir) monitörden pil düşük voltajlı alarm noktasından daha düşük olduğunda, izleme modülü bir alarm rapor eder.

Doğrudan yük çıkışını kapatırsanız, tüm makine çalışmaz. Dış ağ gücü geri getirildiğinde, sistem normal çalışmaya başlar.

ET48300-005, dağıtım ünitesi, düzleyici modülü, dönüşüm modülü, izleme modülü içerir. Standart aşağıdaki tabloda:

18KW 48VDC düzleyici sistemi Hızlı ayrıntılar:

Ürün Özelliği

1) Düzleyici modülü aktif güç faktörü telafi teknolojisini benimser ve güç faktörü değeri 0'a ulaşır.99.

2) AC giriş voltajının normal çalışma aralığı 90 ~ 290V, Tek Fazlı (323V ~ 480V ac, 3 Fazlı) kadar geniştir.

3) Düzleyici modülü, tam köprü yumuşak anahtarlama teknolojisini benimser ve verimlilik% 96'ya kadar yüksektir.

4) Akıllı pil yönetimi. Yük güç kapama ve pil düşük voltaj koruma (LVLD + LVBD) ve ikincil güç kapama (ikincil güç anahtarı) fonksiyonları vardır,

sıcaklık telafi, otomatik eşitleme ve kayma yük kontrolü, otomatik voltaj düzenleme, pil kapasitesinin hesaplanması gibi işlevleri gerçekleştirebilir,ve çevrimiçi pil testi.

5) Düzleyici modülü, hasarlanmayan sıcak değiştirilebilir teknoloji, plug and play'i benimser ve değiştirme süresi 1 dakikadan azdır.

6) Ağ tasarımı, birden fazla iletişim arayüzü (RS485 gibi), esnek ağ, sınırlı yerel ve uzaktan izleme, gözetimsiz.

7) AC ve DC tarafları için yıldırım koruma tasarımı, fırtına alanları için uygundur.

8) Hata koruma ve hata alarm fonksiyonlarını destekler.

9) Dost canlısı işletim ve bakım duvara monte edilebilir, etkin bir şekilde alan tasarrufu sağlayabilir.

10) Ultra düşük radyasyon. Gelişmiş elektromanyetik uyumluluk tasarımını benimseyin.

Hybird Sistemimiz Mantıksal Yapısı

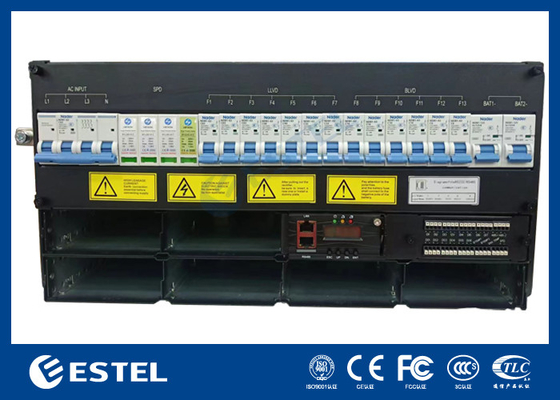

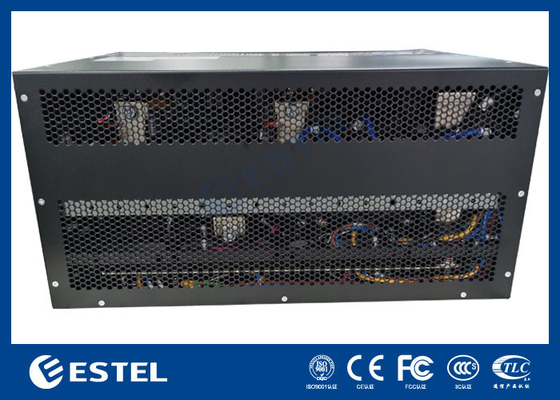

Ürün Resimleri:

Düzleyici modülünün boyutu aşağıdaki gibi:

Uygulama

(1) Entegrasyon erişimi

(2) Dahili dağıtım ve uzatma sistemi

(3) Mobil istasyon ve uzatma kapsama sistemi

(4) WLAN

(5) Uydu iletişim yer istasyonu ve mikrodalga iletişim istasyonu

(6) Zayıf akım dağıtım odası

(7) Diğer AC/DC kesintisiz güç sistemi
