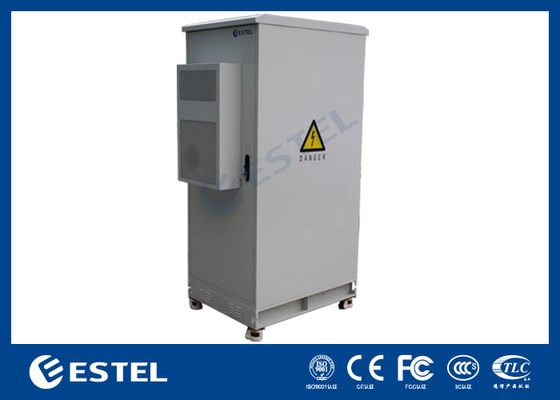

Standart 38U Dış Veri Kabinesi DC Klima ve Tekerleklerle Hareket Etmek için Kolay

38U Dış Veri Kabinesi DC Klima ve Tekerleklerle Hareket Etmek için Kolay

Bu dolap 2000 mm yüksek, 8000 mm geniş ve 1000 mm derin.

İşte kısa bir giriş

● Ağır işlevli dış mekan inşaatları

● 38 raf birimi (RU), standart 19 ′′ ray

● Ön erişim (arka erişim isteğe bağlı)

● Hırsızlığa karşı üç nokta kilitleme sistemi, desteklenmiş kilit

● Dışarıda toz kaplama, korozyona karşı

● Standart Renk: açık gri, RAL7035.

● Kablo girişi dolabın altında

● Yerleştirme çubuğu

● Kapı kapağını ekleyin

● Alt kısmına dört tekerlek yerleştirin

● İsteğe bağlı soğutma çözümleri: fan havalandırması, klima, ısı değiştiricisi

Aşağıda teknik parametreler

Standart uyum tabloları

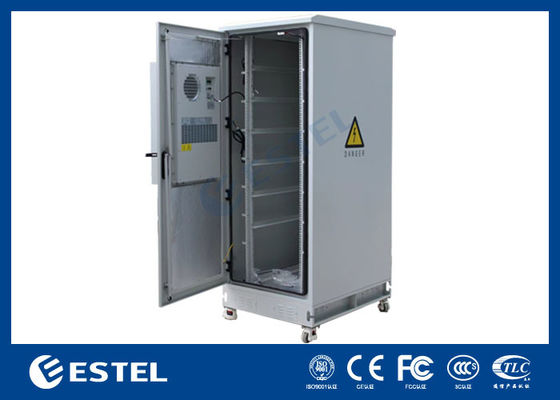

Kabine resimleri

İçinde güç kaynağı bulunan açık hava telekom kabininin tasarlanması, dayanıklı, işlevsel ve çeşitli çevresel koşullara dayanabilmesini sağlamak için birkaç kritik adım içerir.İşte böyle bir dolabı nasıl tasarlayacağınızla ilgili kapsamlı bir rehber.:

1- Özellikler ve Gereksinimleri tanımlamak

• Amaç ve Kullanım: Kabininin ev telekomünikasyon ekipmanları, güç kaynakları veya her ikisi gibi birincil kullanımını belirleyin.
• Çevre Koşulları: İklimi, sıcaklığı, nemini ve toz, su ya da koroziv maddelere maruz kalma olasılığını göz önünde bulundurun.
• Boyut ve Kapasite: Yerleştirilmek üzere olan ekipmanlara dayanarak gerekli boyutu ve kapasiteyi belirleyin.
• Yönetmelikler ve Standartlar: Su geçirmezlik ve toz geçirmezlik için IP derecelendirmeleri gibi ilgili endüstri standartlarına ve yönetmeliklerine uyun.

2Malzemeler ve İnşaat seçin.

• Kabine Beden: Kalıcılık ve korozyon direnci için galvanizli çelik veya paslanmaz çelik kullanın.
• Kapılar ve kilitler: Güvenli, hava koşullarına dayanıklı kilitler ve menteşeler kullanın.
• Soğutma Sistemi: Dolapta uygun bir çalışma sıcaklığını korumak için bir klima veya fan monte edin.Dış mekanlarda kullanılmak için uygun olduğundan ve beklenen çevresel koşulları karşılayabilmesinden emin olmak.
• Sıfırlama: Su, toz ve diğer kirletici maddelerin içeri girmesini önlemek için dikiş ve mühürler kullanın.

3Güç kaynağı tasarımı

• Güç Kaynağı: Güç kaynağının türüne (AC/DC), kapasitesine ve entegre veya ayrı olup olmayacağına karar verin.
• UPS Sistemi: Kesintiler sırasında yedek güç sağlamak için kesintisiz bir güç kaynağı (UPS) dahil etmeyi düşünün.
• Batarya bölmesi: Dolapta güvenli, havalandırılmış bir batarya bölmesi tasarlayın. Bakım ve değiştirme için kolay erişilebilir olmasını sağlayın.
• Güç dağıtımı: Kabinetteki çeşitli cihazlara güç yönetmek ve dağıtmak için bir güç dağıtım ünitesi (PDU) içerir.

4İç düzen ve organizasyon

• Montaj rayları: Telekomünikasyon ekipmanlarını yerleştirmek için standart 19 inç montaj rayları monte edin.
• Kablo Yönetimi: Kabloları kablo kablosunda düzenlemek ve yönlendirmek için kablo tepsileri, klipler ve kılavuzlar sağlayın.
• Yerleştirme: Elektriksel tehlikelere karşı korunmak için dolabın uygun şekilde yerleştirildiğinden emin olun.

5Çevre Koruması

• Su geçirmezlik: Su içeri girmesine karşı korunmak için en az IP55 veya daha yüksek bir IP derecesine sahip olmayı hedefleyin.
• Toz geçirmez: Toz ve enkazın dolaba girmesini önlemek için filtre ve mühürler kullanın.
• Sıcaklık Kontrolü: İç sıcaklığı izlemek ve kontrol etmek için sıcaklık sensörleri ve alarmları dahil edin.

6Güvenlik özellikleri

• Yıldırım Koruması: Yıldırım çarpmalarına karşı korunmak için şimşek durdurma cihazları veya diğer koruyucu cihazlar takın.
• Yangından korunma: Yangına dayanıklı malzemeler kullanmayı ve yangını tespit etme ve söndürme sistemlerini dahil etmeyi düşünün.
• Uyarı Etiketleri ve İşaretleri: Potansiyel tehlikeleri ve kullanım talimatlarını göstermek için net ve görünür uyarı etiketleri ve işaretleri sağlayın.

7Test ve Validasyon

• Çevre Testleri: Kabineyi beklendiği gibi çalışmasını sağlamak için çeşitli çevresel koşullara tabi tutun.
• İşlevsellik testi: İşlevselliklerini ve uyumluluklarını doğrulamak için kabin içindeki tüm bileşenleri ve sistemleri test edin.
• Uygunluk Testleri: Kabininin ilgili endüstri standartlarına ve düzenlemelerine uygun olduğundan emin olun.
