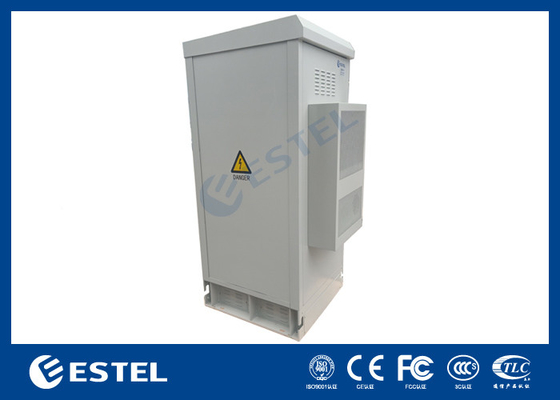

Güç dağıtım ve izleme sistemi ile 32U IP55 Dışarısı Entegre Güç Kabinesi
Ürün Detayları
Açık hava entegre güç dolabı
,Güç dağıtımıyla güç dolabı
,İzleme sistemi olan güç dolabı
Güç dağıtım ve izleme sistemi ile 32U IP55 Dışarısı Entegre Güç Kabinesi
Kabine Teknik parametreleri
| Yapılandırma | Ürün | Teknik parametreler | |
| Kabine | Model | ET7575175 | |
| Koruma seviyesi | IP55 | ||
| Dış Boyut | H1750mm × W750mm × D750mm (özelleştirilebilir) | ||
| İç boyut | 19 inç ray, 32U | ||
| Malzeme | Galvanizli çelik, 1.2mm kalınlığı, tek duvarlı. | ||
| İzolasyon | PEF (ihtimal) | ||
| Kaplama | Poliester toz kaplama | ||
| Renk | RAL7035 | ||
| Kilitle. | Hırsızlık karşıtı üç nokta kilitleme sistemi | ||
| Hinge | İç menteşe | ||
| Kurulum Seçenekleri | Yere sabitlenmiş | ||
| Kablo Yönlendirme | Kablo kablosunun altından içeriye ve dışarıya | ||
| Bakım | Bir ön kapı, ön bakım | ||
| Soğutma | Seçenekler | AC klima | Fan |
| Soğutma kapasitesi | 1500W | 180CFM | |
| Giriş Voltajı | 220VAC 50HZ | 48VDC | |
| İletişim | RS485 | / | |
| Sıcaklık kontrolörü | 48V fan sıcaklık kontrolörü | ||
| Güç Dağıtım Birimi | B sınıfı yıldırım geçirmez | ||
| AC Girdi | 63A/2P ×1 (ihtimal) | ||
| AC çıkışı | 16A/1P×4 (ihtiyaçlı) | ||
| DC çıkışı | 16A/1P×4. (ihtiyaç duyulmaz) | ||
| Sensörler |
1 x duman algılayıcı, 1 x su sensörü, 1 x sıcaklık ve nem sensörü, 1 x kapı göndericisi, 1 x titreşim sensörü. |
||
| Diğerleri | Işıklandırma için 48VDC LED lamba | ||
| Çevre | Çalışma sıcaklığı | -40°C ~+55°C (+Güneş Radyasyonu) | |
| Depolama sıcaklığı | -40°C~+70°C | ||
| Çalışma Nemliği | 5% ~ 95% ((Kondansiyon yok) | ||
| Çalışma Yüksekliği | 0 ~ 4000 metre |
||
1.32U Telekom Kabineti Giriş
Açık hava dolabı, telekom operatörlerinde, mobil telekomünikasyon sitelerinde, açık hava küçük barınaklarında, demiryolu elektrik kontrol dolaplarında, elektronik polis, iletişim taban istasyonlarında,Dış hava tespit istasyonları, güneş kontrol dolapları, vb.
2. Kabine Özellikleri
- Giriş koruması IP55, müşteri'nin gerçeklerine göre IP65 dolabı sağlayabiliriz.
- Ağır galvanizli malzemeden yapılmış.
- Ön kapı standart üç noktalı hırsızlık karşıtı kilidi kullanır. Kapı kilidi üst, orta ve alt üç noktalı kilit yapısı oluşturur.Kilitleme etkisi güvenli ve güvenilir.
- Standart 19 inçlik montaj direkleri.
- Çelik ölü kilitleme sistemi kilitli kapılar (destek PADLOCK)
- "Doğrudan gömme" yoluyla yeraltı kökü veya yerden yukarı sütun taban sistemine monte edilir
- Kablo girişleri standart olarak taban üzerinden verilir. İsteğe bağlı olarak yan veya çatı girişleri mevcuttur.
3Kabine talimatları.
Standart dolaptan daha fazlasına ihtiyaç duyanlar için, bu serinin çok sayıda seçeneği olan özel bir çözümün güvenliğini de sağlayabilir.Herhangi bir elektronik ekipman için iklim kontrollü bir ortam sağlamak, elektrik yük panelleri ve kablo giriş çözümleri.
Bu batarya dolabı 1750mm yüksek, 750mm geniş ve 750mm derin. Bu dolabı açık hava rafları için en iyi seçimdir.
- Tablo 1 Standart Uygunluk
| Standart | Açıklama |
| GB/T 17626.7-1998 | Elektromanyetik uyumluluk |
| GB4706.1 | Ev aletlerinin ve benzer kullanım için kullanılan elektrikli aletlerin güvenliği. |
| GB4798.1 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - depolama |
| GB4798.2 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - nakliye |
| GB4798.3 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - kullanım |
Kabine Resimleri
Klima teknolojisi parametreleri
| Ürün | Adı | Birim | Parametreler |
| Boyut ve kurulum | Vücut çizgisi boyutu (büyüklük*genişlik*derinlik) | mm | 750*450*200 |
|
Çizelge boyutu dahil Flanş ((yükseklik*genişlik*derinlik) |
mm | 784*484*200 | |
| Ağırlık | Kilogram | 24 | |
| Kurulum yöntemi | Kapı Montajlı | ||
| Kurulum yöntemi | Dışarıda | ||
| Çevre ve koruma | Çalışma ortamı sıcaklığı | °C | -40 ile +55 arasında |
| Gürültü | dB ((A) | 65 | |
| Yaşam beklentisi | Yıllar | >10 | |
| IP derecesi | IP55 | ||
| Soğutucu | R134a | ||
| ROHS sertifikası | - Evet. | ||
| Performans | Girdi voltaj aralığı | 220±15%VAC~50Hz | |
| Soğutma kapasitesi ((L35/L35) | W | 1500 | |
| Rütbeli Soğutma giriş gücü ((L35/L35) | W | 580 | |
| İsimli soğutma akımı (L35/L35) | A | 2.6 | |
| Maksimum soğutma akımı | A | 4.6 | |
| Sıcaklık kapasitesi (ihtimal) | W | 1000 | |
| İç dolaşım havanın hacmi | M3/h | 320 | |
Ambalaj ve Nakliye
Kabine paketi, ihracat için uygun, fumifikasyonu olmayan ahşap kabın kullanır.
-
